车型:新帕萨特(至尊版)。
故障现象:新帕萨特(至尊版)加装后座娱乐系统后(ZVM909030或ZVM909030 SCH),打开点火开关,屏幕不显示。
维修情况:

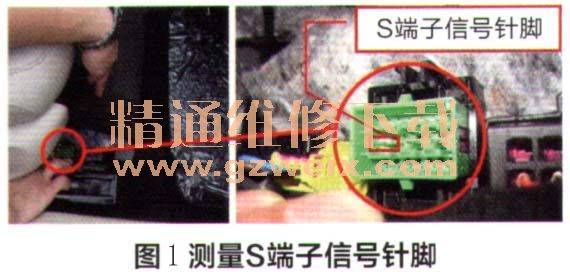

打开点火开关,测量副驾驶座椅右下方预留的绿色17针脚电源插座S端子信号针脚(图1),发现没有电压输出。
技术支持:
1.拆卸主气囊、方向盘及相关饰件后,拔出转向柱电子装置控制单元((J527)插头T16r与电子转向柱锁;

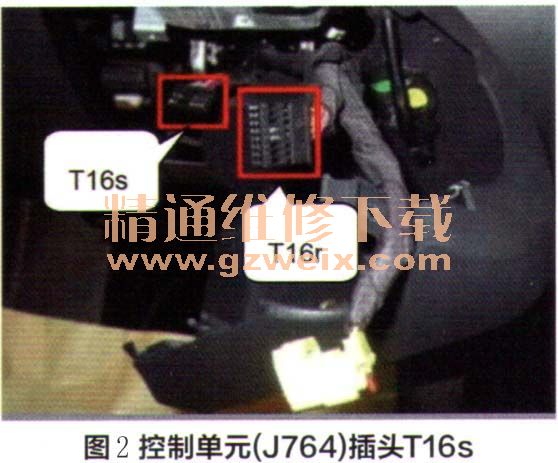

2.控制单元(J764)插头T16s,如图2所示。拆开线束胶布,将T16r/7针脚(紫色)挑出,剪去端子,将线束并入到T16s/7(黑色)中(图3)。包裹好线束胶布,装复车辆后,后座娱乐系统恢复正常。
维修建议:
在线束维修时,务必使用上海大众专用线束修理包并按照规范进行处理,在范围(LSVCD6A41 BN208655-LSVCE6A42BN229530)之外的车辆无需调整。
