二、倒车雷达的安装方法
    1．传感器的安装

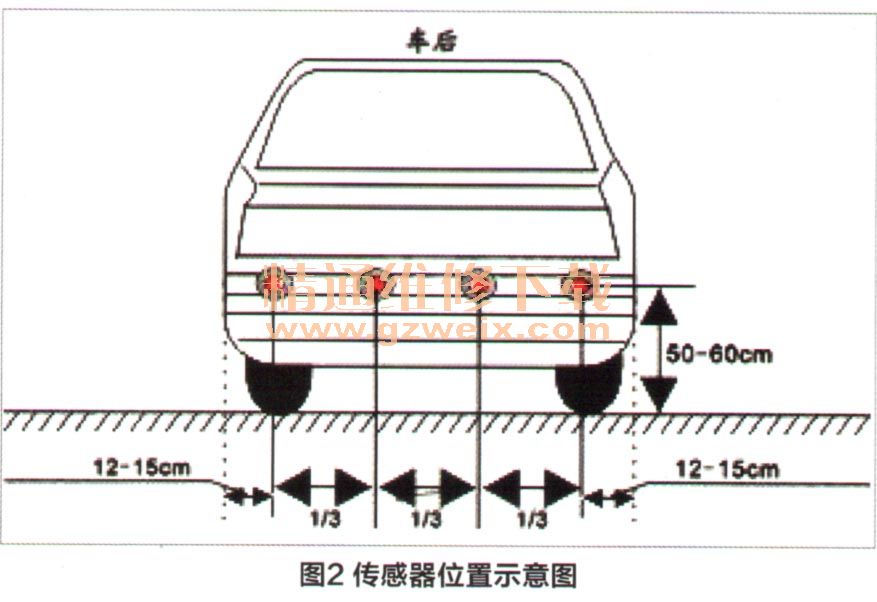

    传感器一般都安装在车辆后保险杠上。根据不同价格和品牌，探头有二、三、四、六、八只不等，分别管前后左右。探头以45°角辐射，上下左右搜寻目标。它最大的优点是能探索到那些低于保险杠而司机从后窗难以看见的障碍物并报警，如花坛、蹲在车后方玩耍的儿童等，图2所示为传感器的安装位置。

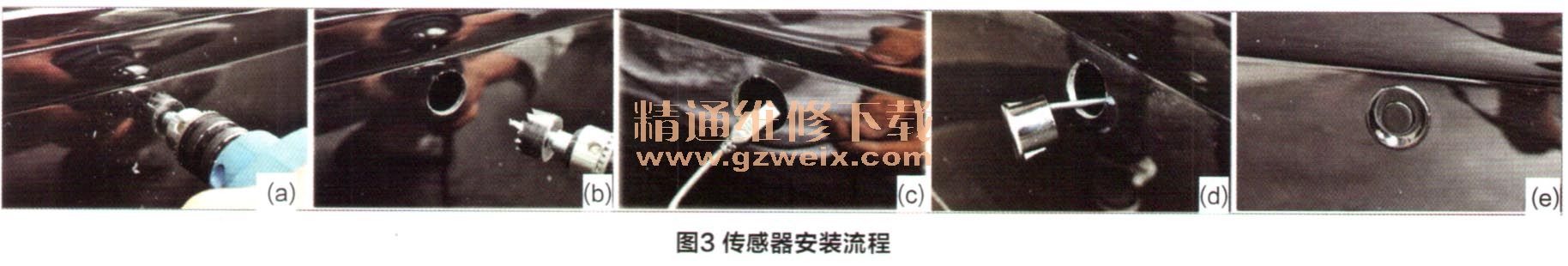

    传感器的类型主要有砧贴式传感器和钻孔式传感器两种。本文介绍的是钻孔式传感器。因此安装传感器前需要使用专用的钻孔钻头进行钻孔，然后把传感器插入孔内，如图3所示。

    2．控制器和显示器的安装

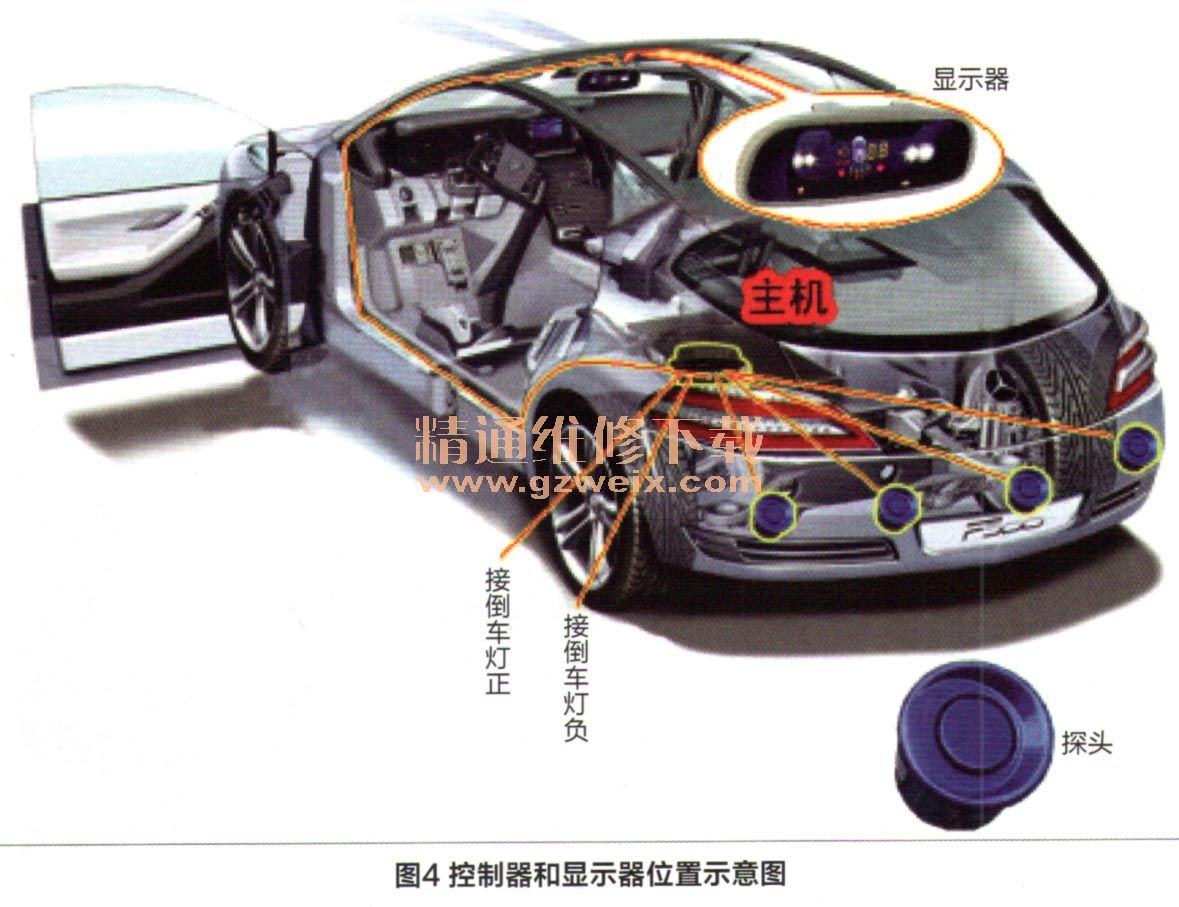

    由于控制器是一台微型电子计算机，所以应该避免安装在高温、潮湿的地方。常见的做法是用双面胶将控制器勃贴在后备箱的侧面。一般控制器上有6个接口。其中4个接口用于连接4个传感器，1个接口连接显示器或蜂鸣器，还有1个接口连接倒车灯的正负线，图4所示为控制器和显示器的安装位置。

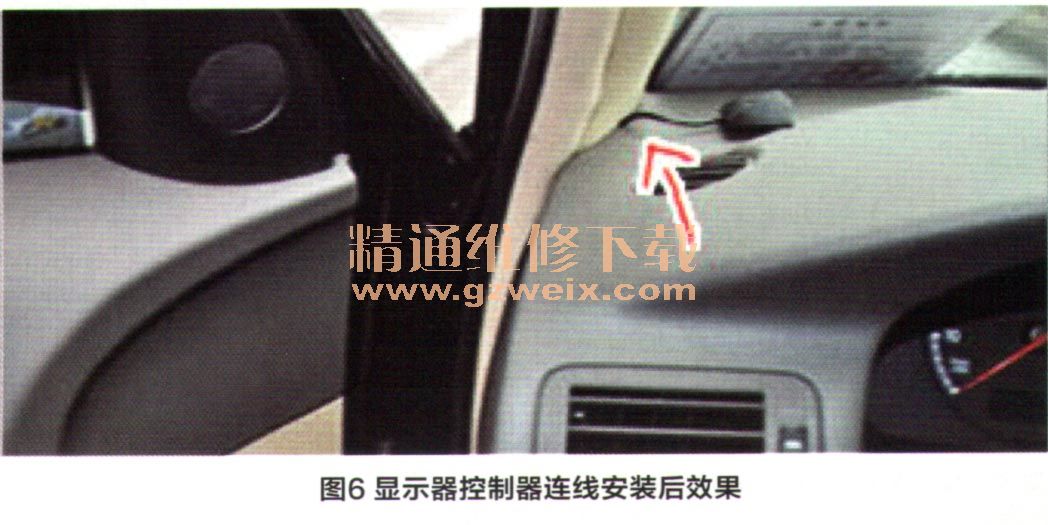

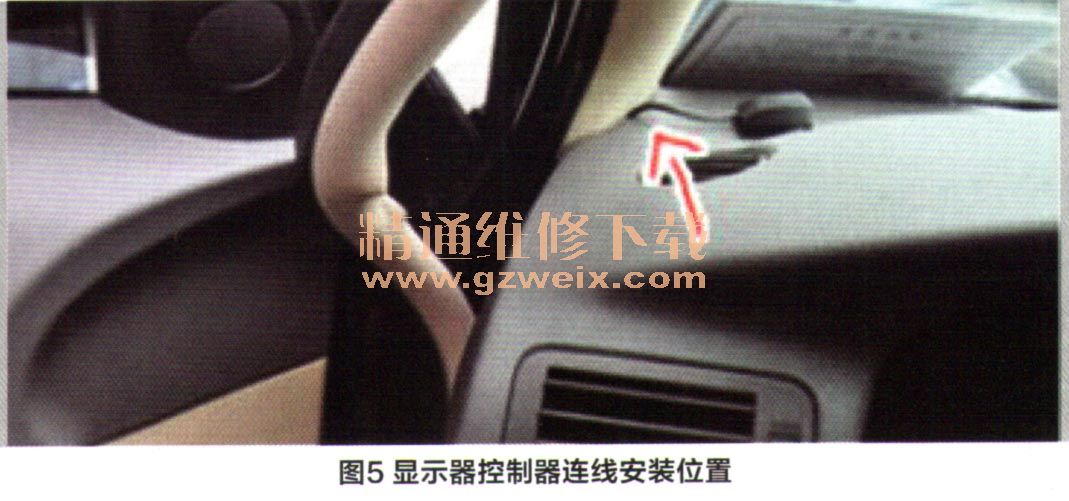

    显示器和控制器之间的连线一般都是嵌在原车的线速通道内的（图5），图6所示为显示器安装好后的外观。

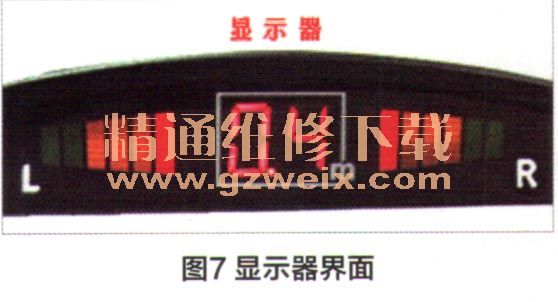

    当驾驶员挂倒车挡准备倒车时，倒车灯正极导线上就会出现驱动电流，该电流一方面点亮倒车灯，另一方面也会启动倒车雷达控制器。控制器通电启动后就开始检测计算车辆与障碍物的距离并适时报警，如图7所示。



    3．倒车雷达选择与安装的注意事项
（1）质量方面
    在选购倒车雷达时，最重要的是看其质量是否过硬，优质产品提供的服务较好，承诺的保修期较长，建议选择保修期2年以上的产品。
（2）性能方面
    倒车雷达的性能主要从探测范围、准确性、显示稳定性和捕捉目标速度来考证。探测范围至少在0.4～1.5m间；准确性主要看两个方面，首先看显示分辨率，一般为10cm，好的能达到1cm，其次看探测误差，即显示距离与实际距离间的误差，好产品的探测误差低于3cm；显示稳定性指在障碍物反射面不好的情况下，能否捕捉到并稳定显示出障碍物的距离；捕捉目标速度反映倒车雷达对移动物体的捕捉能力。倒车雷达性能方面的要求是：测得准、测得稳、范围宽和捕捉速度快。
（3）工艺方面
    倒车雷达作为汽车的内外装饰件，显示器和传感器安装后应美观大方，与汽车相协调，还有探头的颜色，一定要与汽车的颜色相协调，差异不可过大，以免影响
美观。
（4）安装方面
    要注意传感器安装位置的高低、角度以及探头分布的距离等，如不注意这些问题，会影响传感器的探测结果。
