汽车倒车雷达的工作原理与安装操作
来源:本站整理  作者:佚名  2013-02-23 07:54:52

    倒车雷达全称叫“倒车防撞雷达”,也叫“泊车辅助装置”,或称“倒车电脑警示系统”。该装置能够判断障碍物的距离,并提示车辆周围障碍物的情况,以提高倒车时的安全性。

一、工作原理

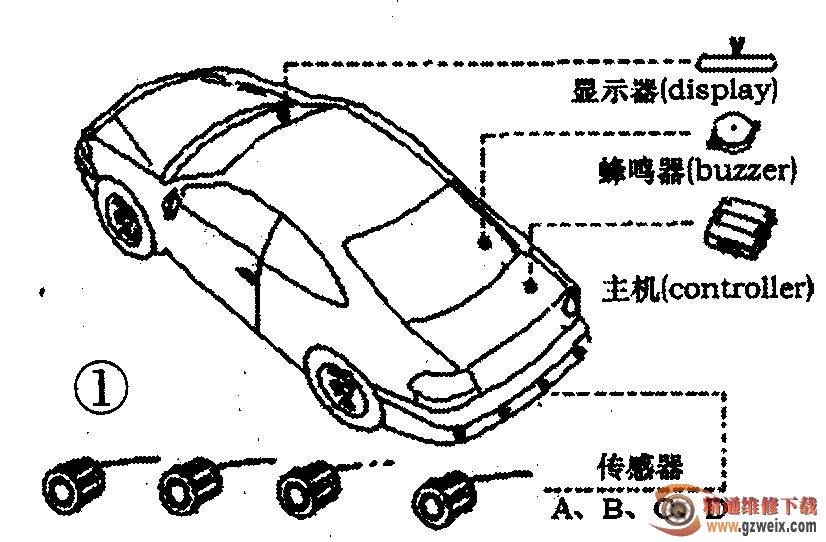

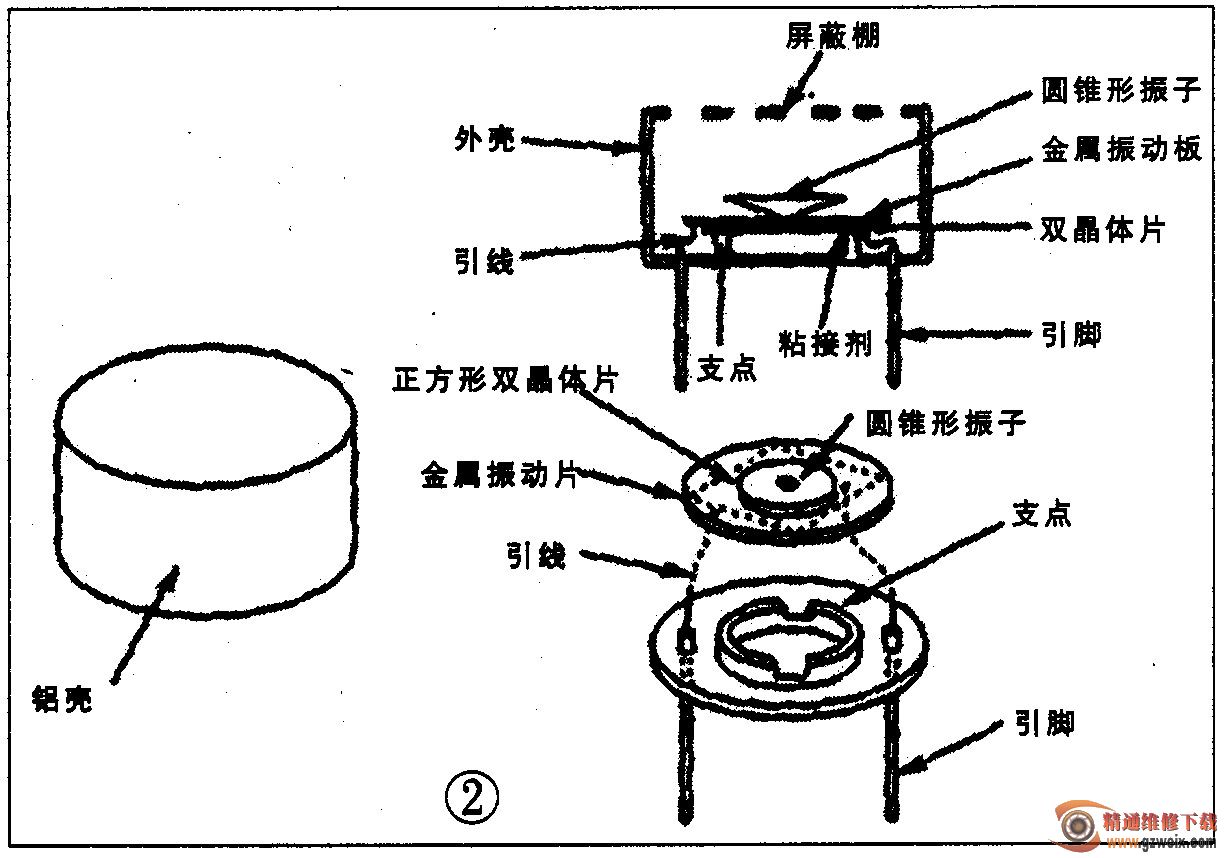

    倒车雷达是汽车泊车安全辅助装置,由超声波传感器(俗称探头)、控制器和显示器、报警器(喇叭或蜂鸣器)等部分组成,如图1所示。超声波传感器是整个倒车系统最核心的部件,其作用是发出与接收超声波,其结构如图2所示。目前,常用探头的工作频率有40kHz, 48kHz58kHz三种。一般来说,频率越高,灵敏度越高,但水平与垂直方向的探测角度就越小,故一般采用40kHz的探头。



    倒车雷达采用超声波测距原理。当车辆挂进倒车挡倒车时,倒车雷达自动进人工作状态,在控制器的控制下,由安装在车尾保险杠上的探头发送超声波,遇到障碍物产生回波信号,传感器接收到回波信号后,经控制器进行数据处理,从而计算出车体与障碍物之间的距离,判断出障碍物的位置。
