六、再生制动系统
1．概述

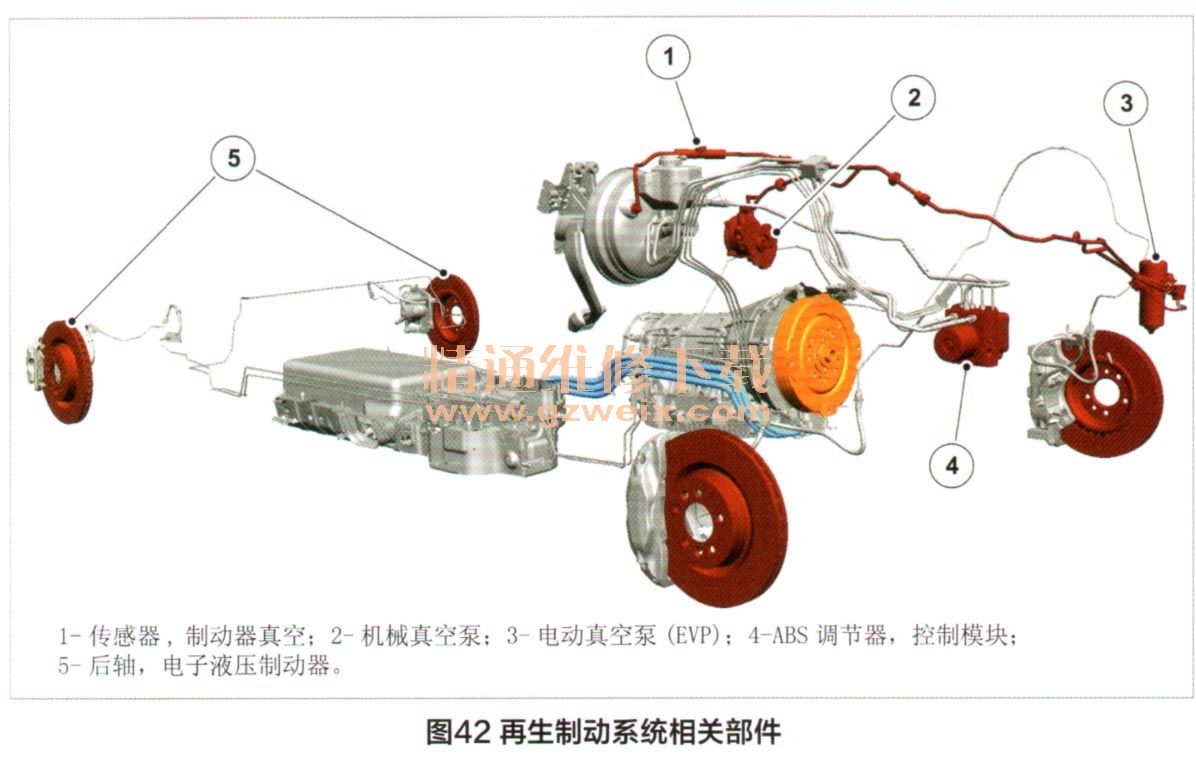

再生制动系统相关部件如图42所示。为补偿混合动力系统的各种驾驶模式，制动系统面临着新的挑战，因此已对其进行开发，实现以下目标：①能让MG在不降低整体制动效率的条件下，最大限度地回收能量。②在时间过长而内燃机没有运行的情况下，支持带有真空供应的制动伺服器。③在这些操作模式中，踏板感觉一致。
为达到这些目标，混合动力系统使用MG提供制动扭矩，改良了ABS调节器，增加了“线控制动”功能，该功能与普通液压制动功能一同使用。前轴制动液压压力与其他车型一样，来自制动踏板的运动（液压功能）。后轴液压压力来自ABS调节器泵，ABS调节器泵通过制动踏板的运动触发“线控制动”功能。这种配置能有效使用MG，同时又能确保驱动始终与前制动回路相连。如果不存在MG容量（即HVB已充满），那么后轴会产生补偿性摩擦扭矩。
制动系统有一个电动真空泵，当机械真空泵没有运行时，电动真空泵能提供必要的制动助力器真空（发动机进入ECO停止状态）。注意：ABS系统在非HEV车型中的所有高级功能仍然是本系统的一部分，以相似的方式操作。
2．制动策略

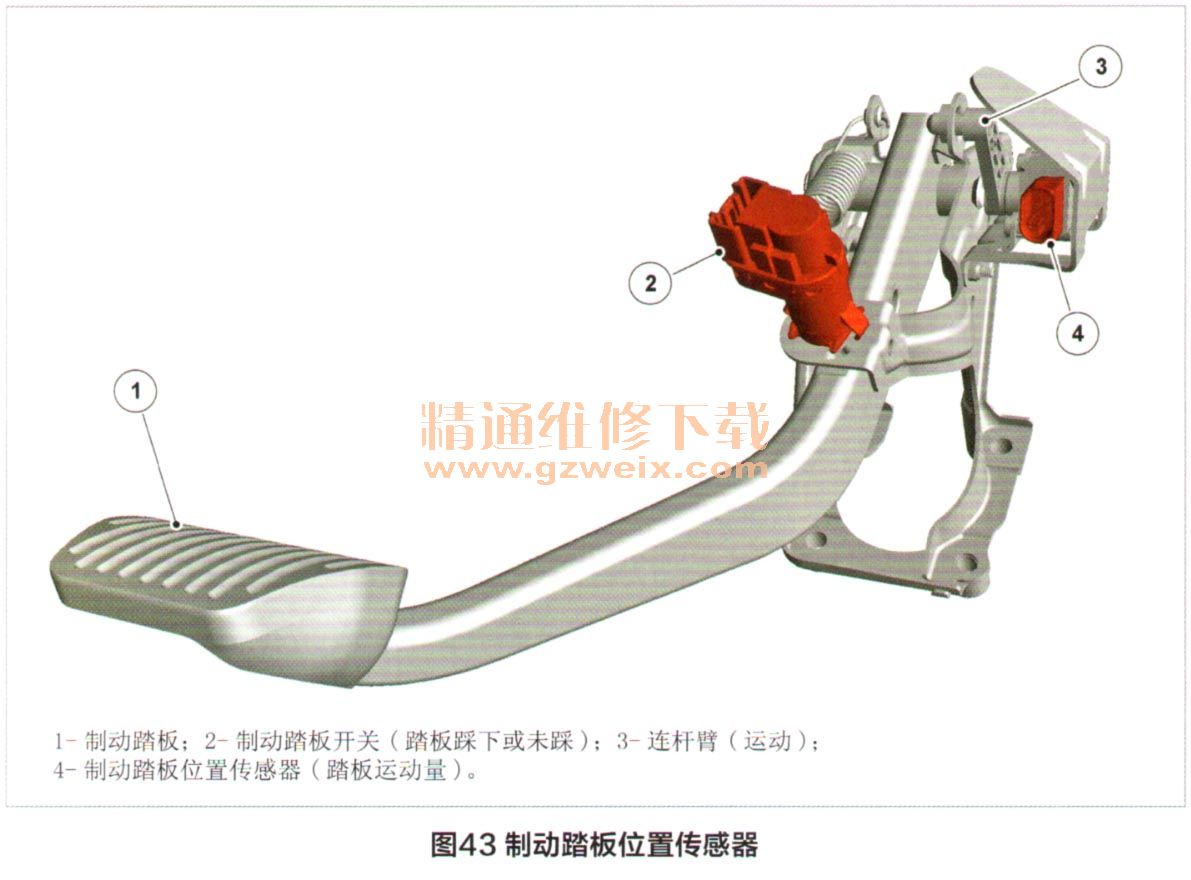

为确定合适的制动策略，ABS控制模块密切监测驾驶员踩下的制动踏板距离。然后，系统才能计算所需的整体制动扭矩，并在尽量回收动能的同时实施最适合驾驶员的制动策略。如图43所示，制动踏板增加了一个位置传感器，向ABS控制模块输出两个PWM信号，让控制器确定踏板运动的精确距离。原制动踏板开关仍保留，提供的“踏板是否踩下”功能与没有装备混合动力系统的车辆相同。

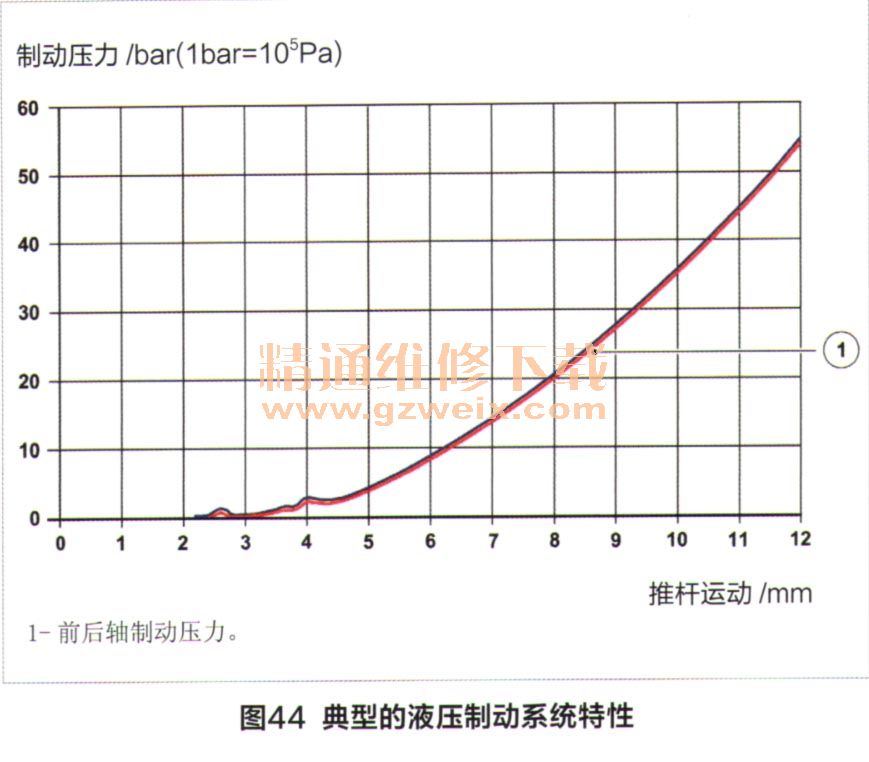

图44是典型的液压制动系统主缸推杆运动相关的应用。由于两条线路同时使用液压油，前后轴制动压力在整个推杆运动范围内保持相对平等。随着推杆超过2mm的自由间隙运动，压力开始增加。
再生制动是一个MG制动扭矩，当MG作为一个发电机进行操作时，其作用于四个车轮上，并由车轮通过传动系统、分动箱和变速器驱动。再生制动用于所有的驾驶模式。当车辆移动，释放加速器踏板时，ECM将MG切换到发电机模式，并将驱动MG（MG制动扭矩）所需的扭矩传输至高速CAN动力总成系统信号中的ABS控制模块。随后踩下制动踏板时，ABS控制模块会启动制动策略，该制动策略能充分利用任何可用的MG制动扭矩。为确定适当的制动策略，ABS控制模块密切地监测制动踏板运动。从制动踏板运动开始，ABS控制模块将计算所需的总制动扭矩。
第一个制动踏板运动约存在12mm（对应制动主缸推杆约3～4mm）的自由间隙，通常在此运动中不产生液压制动扭矩。制动扭矩由MG制动扭矩和／或使用HCU中泵所产生的压力所进行的后制动器液压操作产生。这也即所谓的串联制动，根据可用的MG制动扭矩以及制动踏板的运动量，以三种不同的模式工作：①仅MG制动扭矩工作。逗耳又后制动器的液压操作工作。③ MG制动扭矩与后制动器的液压操作同时工作。
