2017款新君越30H全混动新技术特性（三）

来源：汽车维修技师作者：佚名 2017-08-14 08:46:20

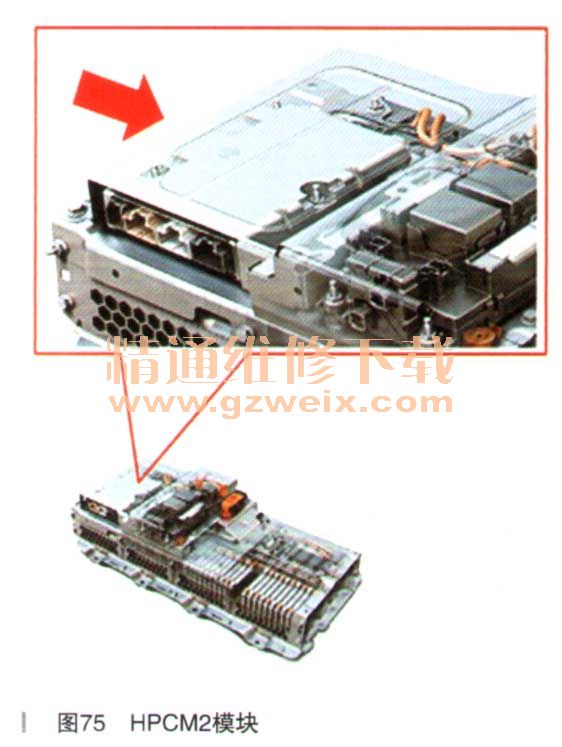

    接口模块用于采集单个电池的电压、温度信息，并且通过串行数据形式传递给HPCM2。每个电池接口模块会采集对应电池模组的每个电池单元电压及温度信息，采集完成后会通过串行数据传递给HPCM2模块。HPCM2模块位于总成一端上部（如图75所示），是整个混合动力系统的主控模块，主要具有如下功能：

    1．与高压电池接口模块通信，获取电池温度、电压等信息。
    2．估算电池充电状态（Soc），管理电池的充放电和电量平衡：
    3．通过接触器盒控制高电压对外输出电路的接通与关闭等。

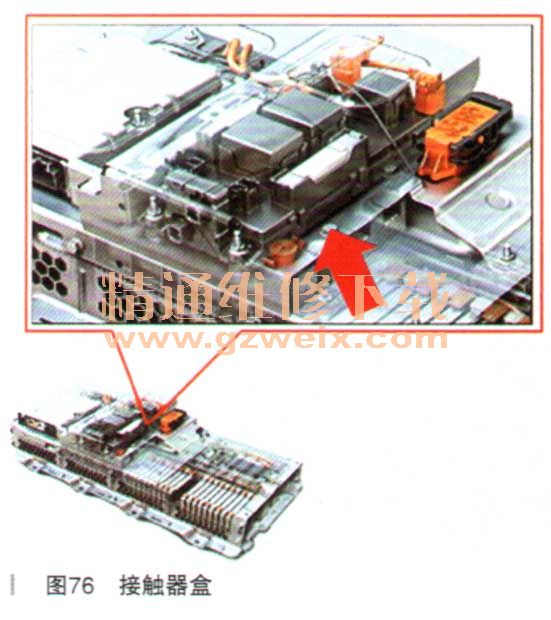

    接触器盒位于总成上部，靠近HPCM2（如图76所示）。HPCM2控制接触器部件，实现高压电池与外部用电设备的电路联系。其内部主要部件包括：

    1．止极接触器。
    2．负极接触器。
    3．预充电继电器。
    4．预充电电阻。
    5．含保险的手动分离开关。
    6．电流传感器。

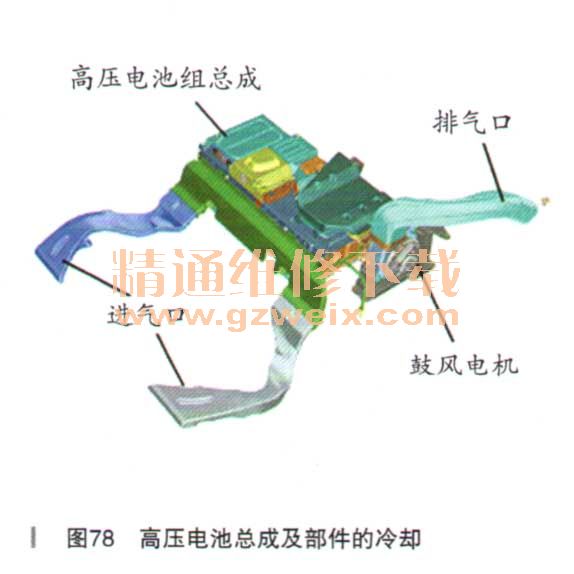

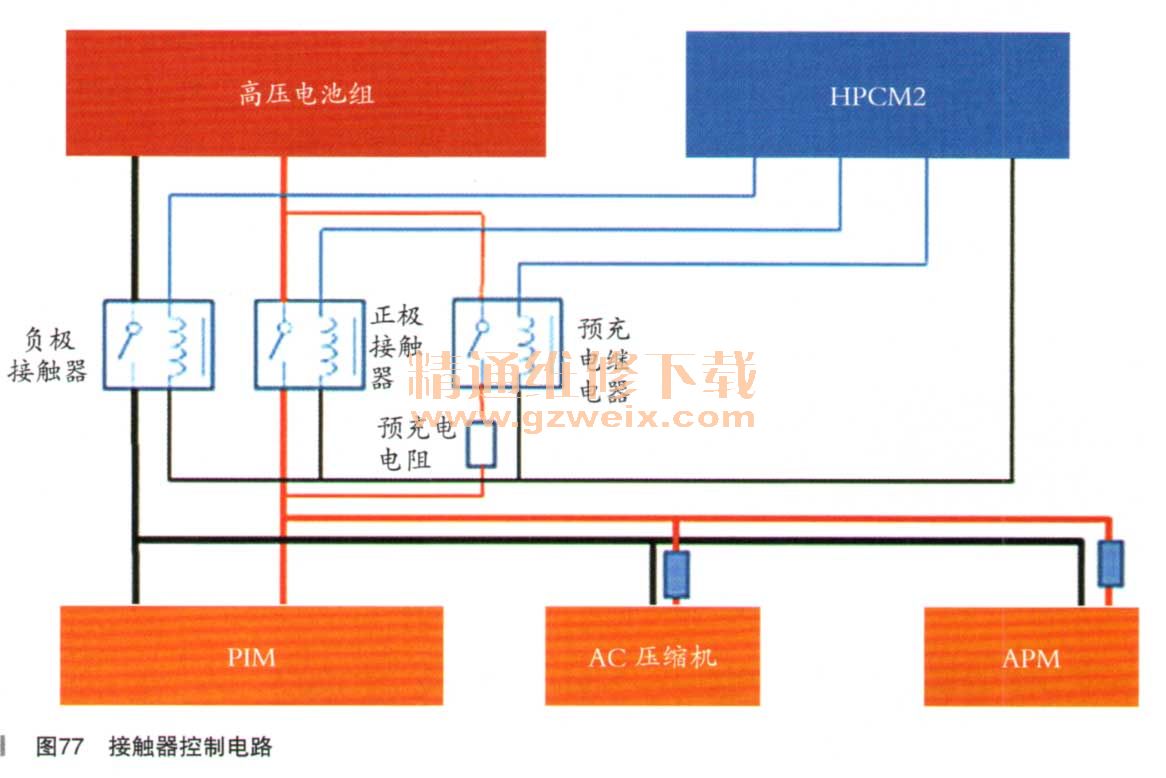

HPCM2通过控制线路直接控制正负接触器和预充电继电器。启动车辆时，HPCM2先控制负极接触器的接通，再接合预充电继电器。当正极接触器两端电压趋于相等时，模块控制正极接触器接通（如图77所示）。高压电池组采用风冷的方式对电池进行冷却，维持合适的温度将提高电池充放电能力和使用寿命。HPCM2采用电池组总成内温度传感器信号，并通过PWM信号控制鼓风电机的转速调节，实现对电池组总成的冷却控制（如图78所示）。
