2017款新君越30H全混动新技术特性（三）

来源：汽车维修技师作者：佚名 2017-08-14 08:46:20

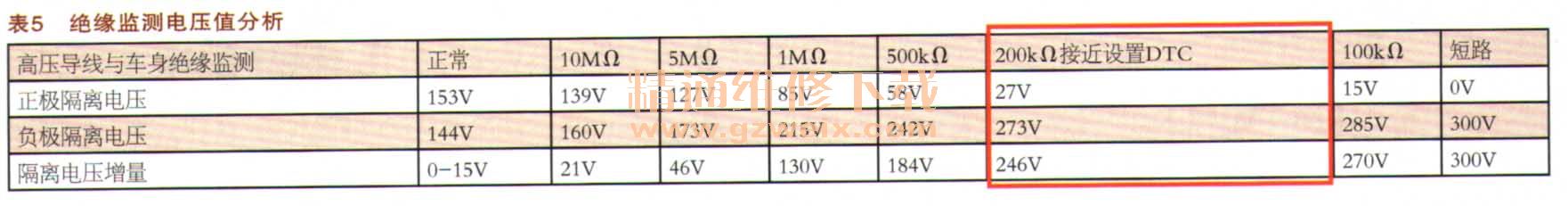

如表5所示，正极绝缘监测下显不的电压值与对应的电阻值。当高压导线与车身电阻低于200kΩ时，显示的电压将降低到27V左右。也同时会设置DTC。主动绝缘监测用于监测高压电池组内部高压回路，由HPCM2模块在高压接触器断开的情况下，监测接触器与高压电池之问的高压导线对车身电阻值。正常情况下，从GDS的HPCM2模块内可以读取一个很大的绝缘测试电阻值（如图91所示）。诊断主动或被动绝缘监测存在绝缘不良的高电压线路，需要使用FLUKE 1587高压绝缘测试仪，在不低于500V的测试电压下分段测量高压导线对车身的电阻，低于规定值的线路需要被更换（如图92所示）。更详细的绝缘电阻检测要求需要参考维修手册对应DTC下的诊断内容。针对高电压类DTC，每次必须使用位于“混合动力控制模块→控制功能→清除固定的高电压诊断故障码”来清除存储的高压DTC（如图93所示）。
