六、管内换热
    新款宝马新7系（G12）等车型的空调制冷系统使用特殊的管内换热系统，蒸发器中温度约为5℃的制冷剂把冷凝器中的制冷剂从55℃冷却到45℃。这增加了蒸发器的性能，降低了制冷剂的循环流量。使空调压缩机的功耗减少，降低了燃料消耗。
    由于管内换热，流入压缩机的制冷剂完全蒸发，这样可以防止液态制冷剂进入空调压缩机，如图3所示。

    七、R1234yf制冷剂的储存与系统维护
    由于R1234yf制冷剂的可燃性，必须按规定单独储存。它不应该与油液和润滑剂储存在同一个空间。R1234yf制冷剂的最高储存环境温度是50℃。禁止将R1234yf制冷剂在阳光下曝晒或靠近热源。制冷剂仅储存在制造商或经销商专用的压力瓶内。维护空调制冷系统时，使用R1234yf制冷剂专用加注机，而且只能使用R 1234yf原厂加注软管。奥迪／大众R 1234yf制冷剂专用加注机如图4所示。

    R1234yf制冷剂储存在压力瓶中，加注阀是左旋螺纹，压力瓶上配一个单向阀，防止制冷剂倒流。与R134a相比，R 1234yf制冷剂很昂贵，所以一定要防止泄漏。如果您需要测试泄漏或执行系统压力测试，总是使用干燥的氮气。如果使用空气，由于制冷剂可能残留在管路中，有爆炸的危险。
    1．维护接头

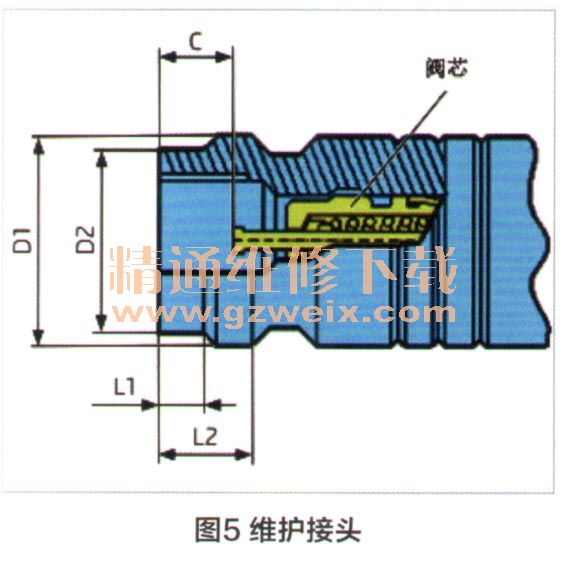

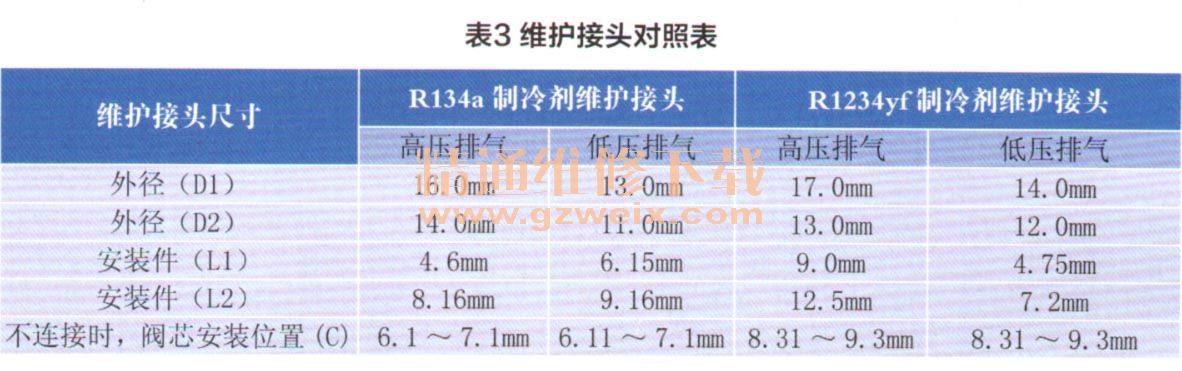

    车辆的空调制冷系统配备了两个维护接头。一个连接空调制冷管路的高压侧，另一个连接空调制冷管路的低压侧。这两个维护接头的直径不同，与R134a制冷剂空调的维护接头也各不相同，不能互换，如图5所示。维护接头尺寸对照表如下。维护接头对照表如表3所示。

    2．维护接头盖帽

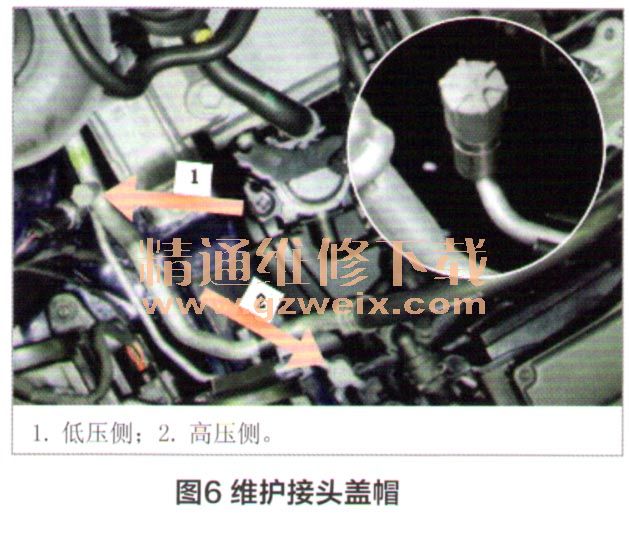

    维护接头都配备了塑料盖帽。这样可以把维护接头密封在里面。为了快速识别维护接头盖帽，R134a制冷剂空调使用黑色盖帽，而R1234yf制冷剂空调使用灰色盖帽。如图6所示。

    3.警告标签
    警告标签提供关于制冷剂的类型，工厂制冷剂的加注量和冷冻机油的类型。警告标签上的提示符号表示处理制冷剂时的危险性。警告标签一般位于发动机散热器支架附近。如图7所示。
