无钥匙进入车辆自动闭锁故障排除及分析
来源:汽车电器  作者:佚名  2017-09-04 09:17:44

    摘要:本文介绍利用示波器排除无钥匙进人车辆间歇性自动闭锁故障,分析故障产生的原因并提出解决措施。

    汽车门锁作为整车的一个重要安全部件,起着安全防盗、保护乘员的作用。随着电子技术的发展及客户的需求提升,门锁系统的控制也由传统的机械式转变为无线遥控式,甚至向智能化互联网方向发展,曾属于高端品牌的无钥匙智能化门锁系统,国产自主品牌也开始逐步配置。本文介绍利用示波器排除无钥匙进入车辆间歇性自动闭锁故障,供售后维修、设计开发参考。

    1 故障现象
    一辆上汽通用五菱汽车股份有限公司2016年3月生产的宝骏560,车辆型号为LZW6465UVY,配置了无钥匙进入与无钥匙启动(Passive Entry&Passive Start,以下简称PEPS)。驾驶员停车熄火后,智能钥匙放置在车内主驾座椅上,关闭所有车门,未锁车后离开,不久返回车辆旁,发现车辆车门都无法开启。

    2 门锁控制原理介绍

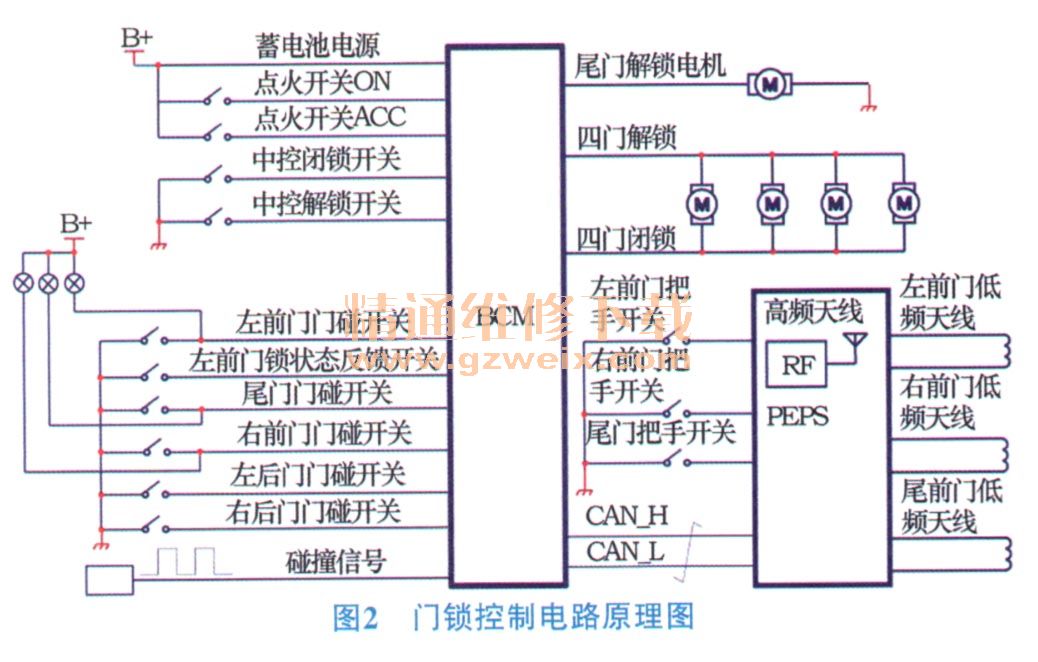

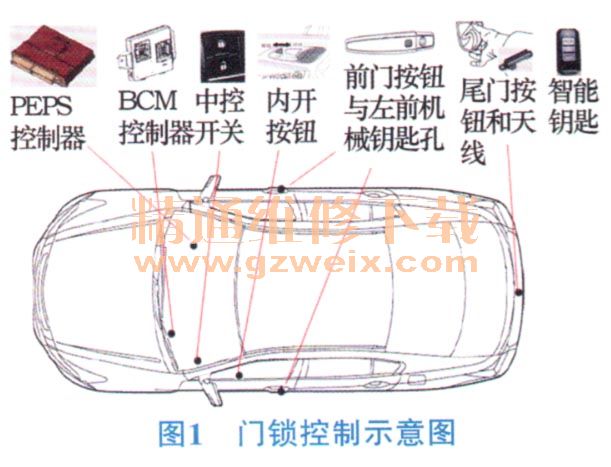

    该车型的门锁控制是由PEPSBCM相互配合实现,包含:寻车、遥控降窗、门锁防盗、锁功能报警、车门自动锁定、自动重闭锁、熄火解锁、无钥匙解闭锁、门锁热保护等功能。图1为门锁控制示意图,图2为门锁控制原理图。


    2.1闭锁及启动防盗模式
    一键启动点火开关处于LOCK挡(0 F F挡),所有车门关闭后,门碰开关处于闭合状态,门锁处于解锁状态,门锁闭锁条件共有以下5种情况。

    1)遥控闭锁按压合法智能钥匙遥控闭锁键,PEPS通过高频天线接受钥匙的遥控指令,解析后将闭锁信号发送到总线上,BCM(车身控制模块Body Control Module,以下简称BCM)接受闭锁信号,闭锁信号触发,此时BCM在完成四门门锁电机闭锁、危险报警灯闪烁2次、外后视镜折叠动作之后,立即进入防盗状态。
    2)前门把手按钮闭锁车内无合法智能钥匙,携带合法智能钥匙距离前车门把手一定区域(大概1.2m范围内),按动前门把手按钮,PEPS与钥匙通过低频和高频天线进行信息交互认证,认证成功后,PEPS将闭锁信号发至总线,BCM接受闭锁信号,闭锁信号触发,此时BCM闭锁控制与遥控闭锁一致。
    3)中控开关闭锁按动车内中控开关闭锁按键,触发BCM闭锁信号,此时BCM完成五门门锁电器闭锁动作,危险报警灯不闪,后视镜不折叠,车辆只进入上锁状态,未启动防盗模式。
    4)机械钥匙闭锁将正确的机械钥匙插入左前门锁孔,顺时针拧动机械钥匙,左前门锁状态反馈信号从低电平到高电平(大于2.7 V)的切换,触发BCM闭锁,此时BCM闭锁控制与中控开关闭锁一致。
    5)门锁按钮闭锁触发机理与机械钥匙闭锁一致。按入左前车门内把手上的门锁拨钮,左前门锁状态反馈信号从低电平到高电平(大于2.7 V)的切换,触发BCM闭锁。

    2.2解锁及解除防盗模式
    门锁解锁条件情况与闭锁类似,操作解锁相关按键即可,触发解锁信号后,BCM在完成四门门锁电机解锁、危险报警灯闪烁1次、外后视镜展开动作之后,解除防盗。

[1] [2] [3]  下一页
