一辆行驶里程约1600km、配置3L AJ20-P6H发动机的2022年路虎新发现。该车无钥匙进入不可用。
故障诊断:使用智能钥匙锁闭车辆后,手拿着智能钥匙操作解锁,车无反应,拉动门把手车辆依旧无法解锁。智能钥匙解锁后操作车辆锁车,无钥匙锁车功能依旧不可用。由于客户提车时只有一把智能钥匙且无法测试另一把车钥匙,检查确认故障存在。
驾驶员发现此故障,此故障与温度无关,永久性存在。
检查车辆无加装和改装电子物品,查看车辆配置无明显更改痕迹。
查询维修历史,无事故维修和相关故障维修记录。
检测智能钥匙,表面无损坏现象。检查智能钥匙内部,无进水腐蚀痕迹,拆下智能钥匙电池,电压3V、电压正常。替换故障智能钥匙电池测试,车辆故障依旧。根据测量排除智能钥匙电池问题。

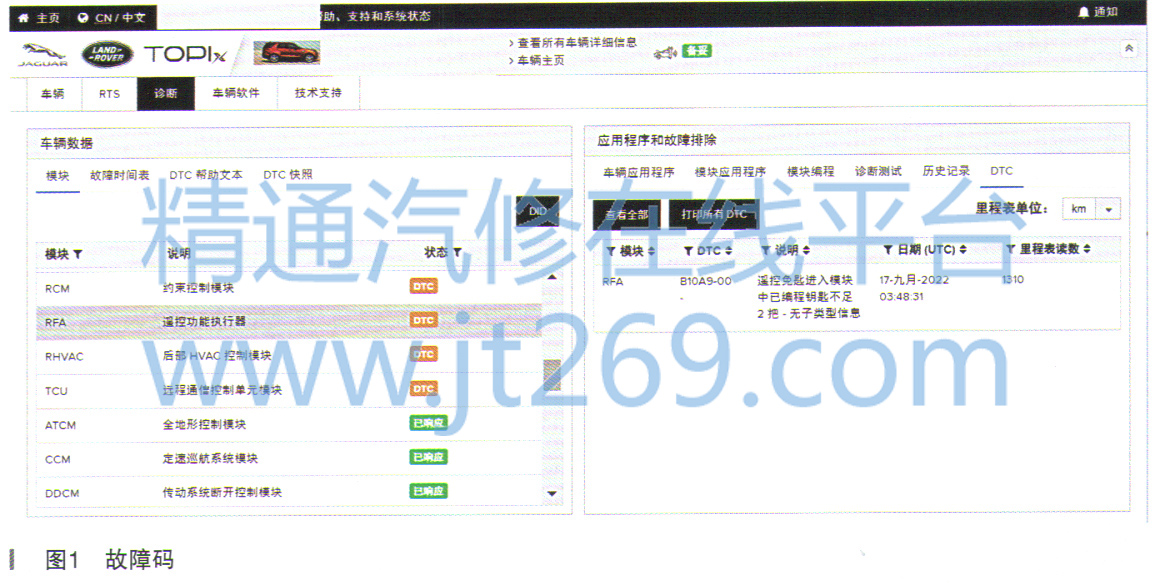

连接诊断仪读取相关故障码:遥控功能执行器[RFA]B10A9-00遥控免匙进入模块中已编程钥匙不足2把一无子类型信息,如图1所示。此故障码与车辆配置一把钥匙有关可以忽略。
诊断思路:
(1)车辆智能钥匙电池亏电;
(2)车辆加装非原厂产品干扰;
(3)车辆无钥匙卫星锚点收发器天线故障;
(4)LF天线故障;
(5)无钥匙进入模块RFA模块故障;
(6)智能钥匙故障。
诊断过程:
(1)读取RFA模块软件,不是最新,软件有更新,运行遥控器控制模块RFA天线检查,运行自检完成,未见异常。根据诊断仪检查车辆接收天线正常,排除接收天线故障。
(2)运行遥控器控制模块RFA模块随需自检功能,自检未见异常,天讲目关故障码。
(3)根据故障现象分析车辆操作智能钥匙,智能钥匙可以解锁和锁车。

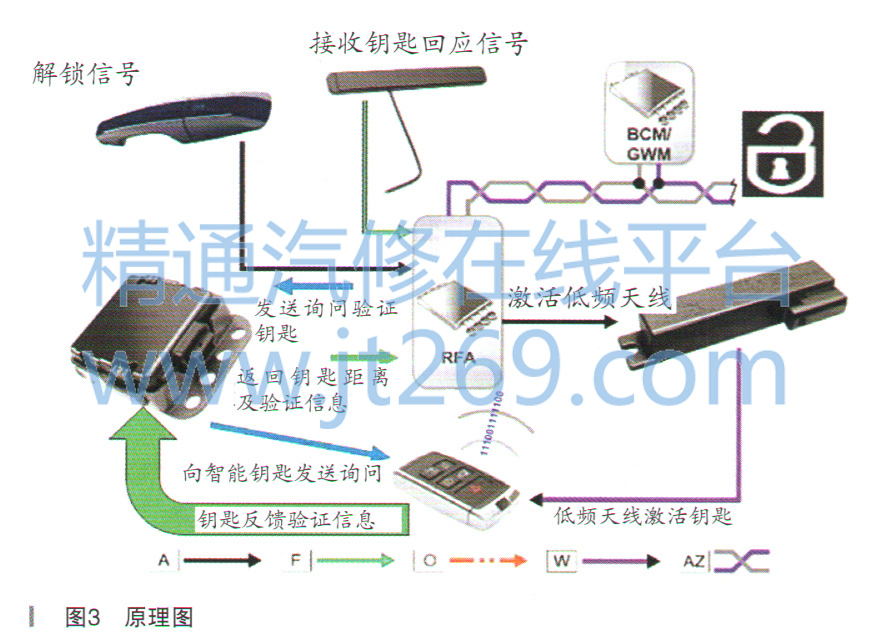

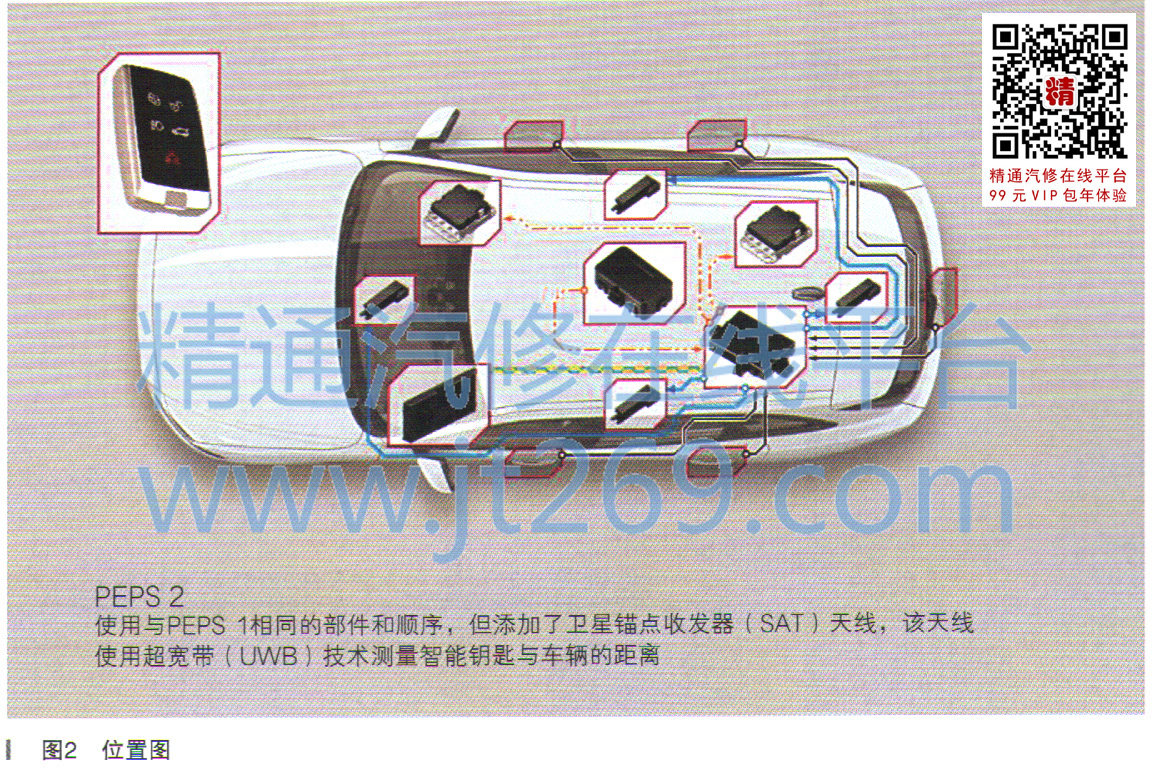

(4溃料原理图如图2和图3所示。
(5)根据以上故障现象和原理图,分析车辆无钥匙进入当触摸门把手时,门把手触发信号发送给无钥匙模块(RFA),车辆4门门把手同时不好用可能性不大,同时4门门把手没有共用电源与共用负极搭铁点,排除门把手故障。分析无钥匙模块RFA接收到门把手信号后激活低频天线LF发出信号激活智能钥匙,使用示波器测量LF天线波形。

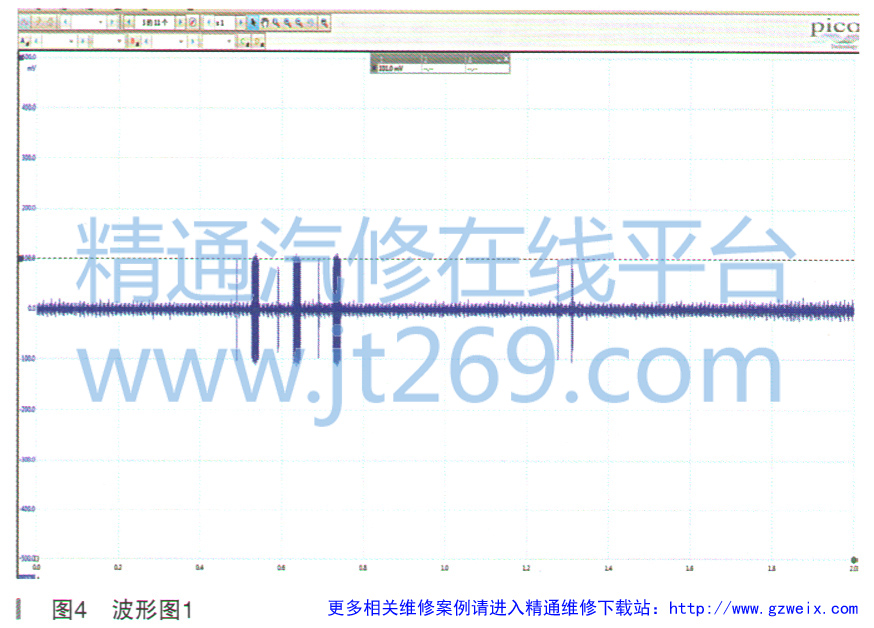

(6)使用示波器测量右后门低频天线,当拉动门把手时有波形输出,如图4所示。
(7)根据以上检测,在拉动触摸门把手时LF天线有波形输出检测智能钥匙,诊断排除LF天线故障。

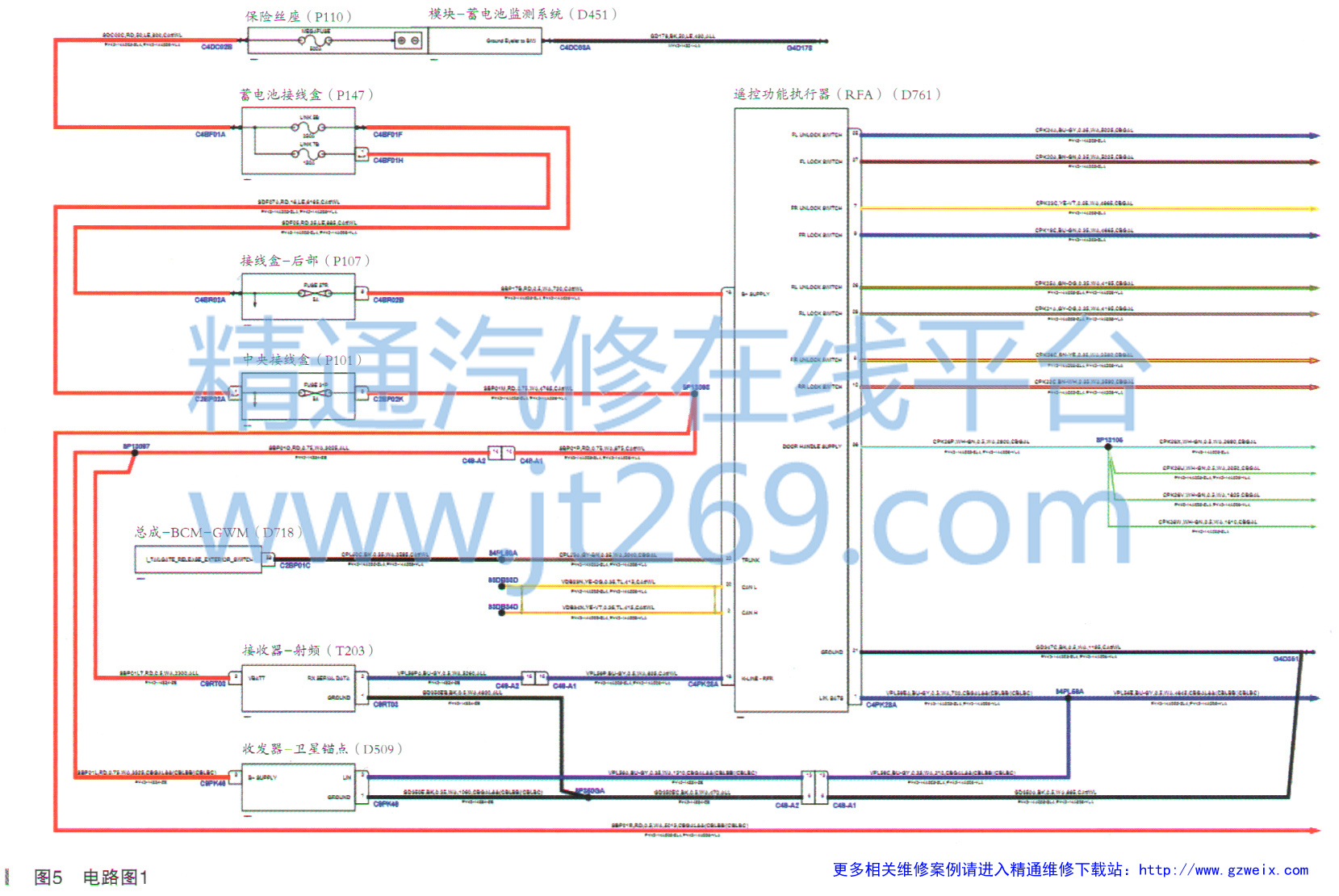

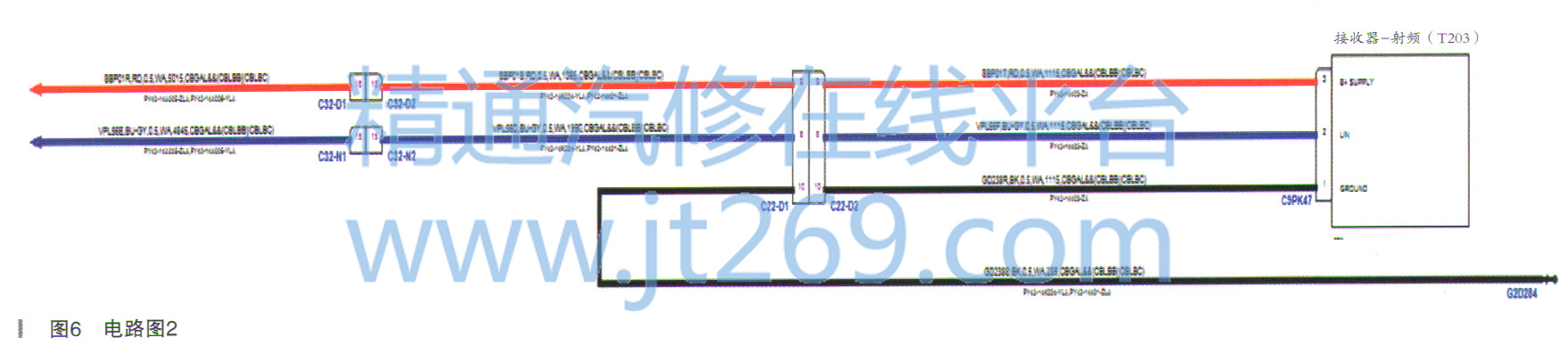

电路图如图5和图6所示。
