④ACC雷达传感器
    在Tiguan中使用了新一代雷达传感器。在此之前，只有雷达传感器和车前摄像头结合使用才能确保行人的识别。现在，雷达传感器可以独自识别到行人。这是通过优化对目标的识别、分析和判断功能实现的。此外，还明显提高了准确性。行人保护系统需要达到欧洲NCAP 5星标准。
    传感器安装在VW徽标后方的散热器格栅内。VW徽标上喷有一层雷达波可穿透的锢膜。锢（IN）是一种化学元素。它是一种银白色的重金属，经常被加工为透明的导体。
    ACC雷达传感器的校准反射板替换为VAS 6430/10，无需再通过调节螺栓对雷达传感器进行机械调节／校准（图38）。

    ⑤平视（Head-up）显示屏HUD
    平视（Head-up）显示屏是一个投影系统，它将与当前行驶有关的信息以虚拟图像的形式投影到驾驶员的扩展视野区上。显示车速、导航和驾驶员辅助信息以及警告（图39）。因此可以直接读取所显示的信息，而不用将目光从道路上移开。

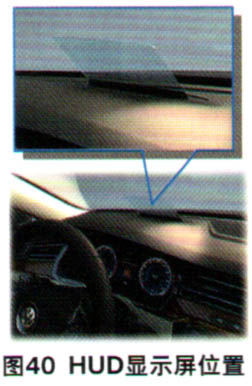

    HUD显示屏安装在挡风玻璃和组合仪表之间（图40），包括2个部件：仪表板盖罩和HUD显示屏模块（图41）。当激活系统后，伺服电机打开仪表板上的盖罩，HUD显示屏滑出。如不需要使用系统，则盖罩闭合并保持与仪表板齐平。

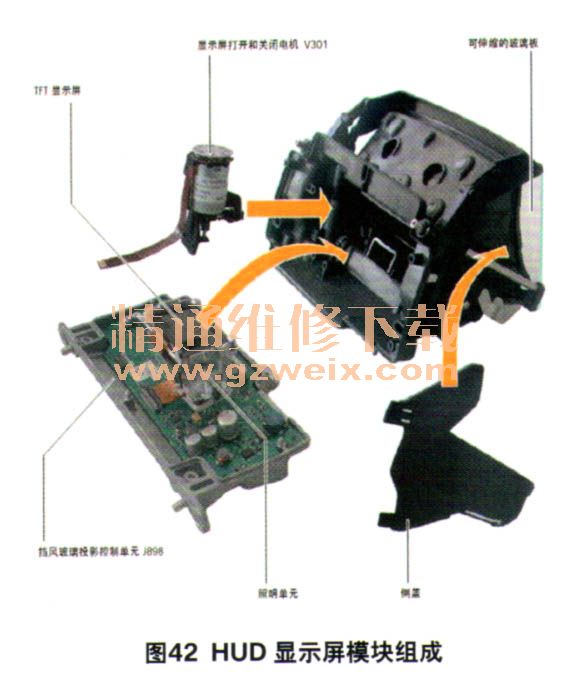

    HUD显示屏模块由以下部件组成（图42）。

    a．挡风玻璃投影控制单元J898。
    b．TFT显示屏。
    c．照明单元。
    d．显示屏打开和关闭电机V301。
    e．玻璃板。
    f.侧盖。
