剖析全新哈弗H6技术亮点（下）

来源：汽车与驾驶维修作者：佚名 2018-01-23 08:18:54

    二、变速器

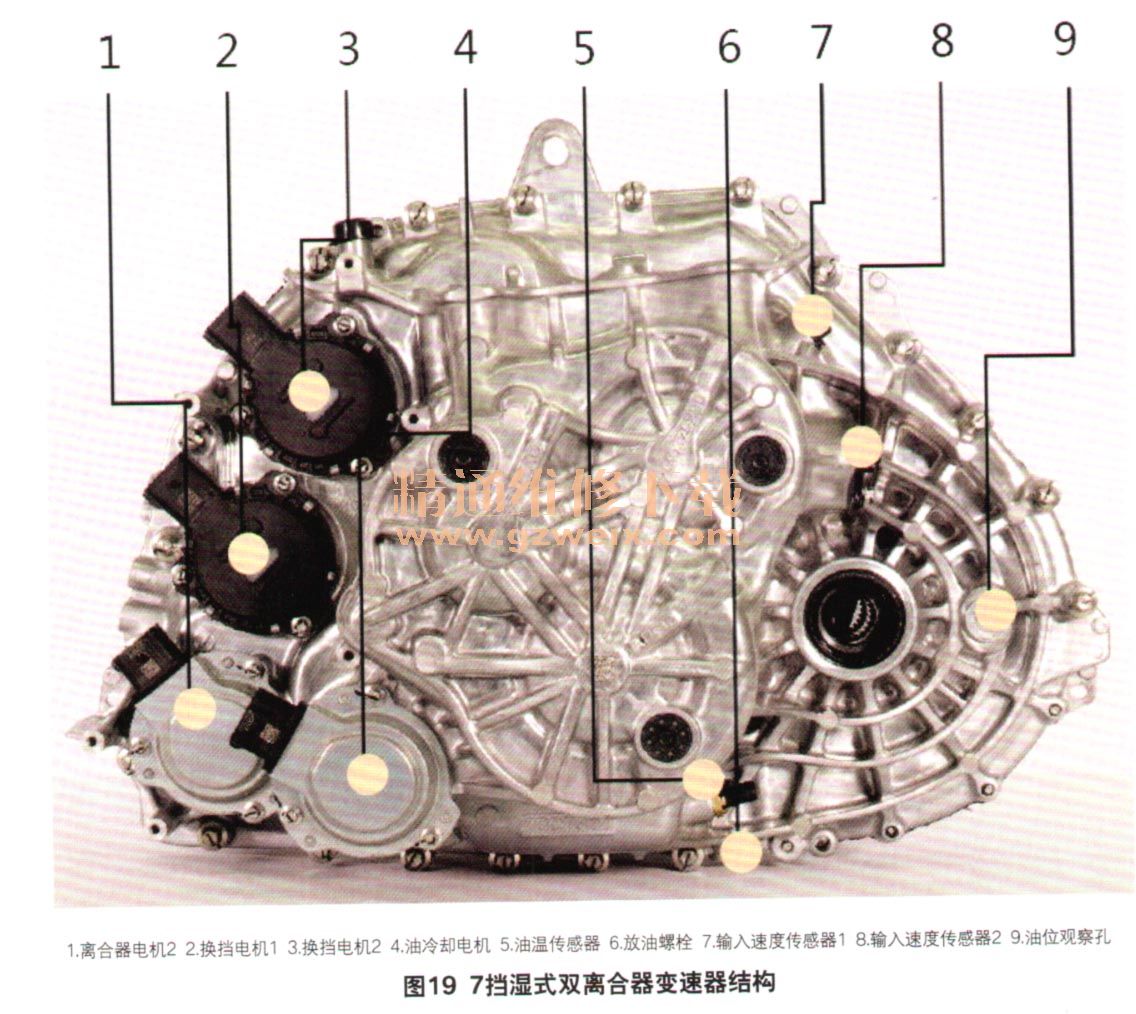

    全新哈弗H6匹配了7挡湿式双离合器变速器（图19），该变速器具有扭矩损失少、换挡速度快、舒适性好以及经济性好等优点。其特点是：压力通过油压电机建立（具有蠕动模式）；换挡时通过电机带动拨叉移动；具有双重散热方式；装配了电子换挡杆。

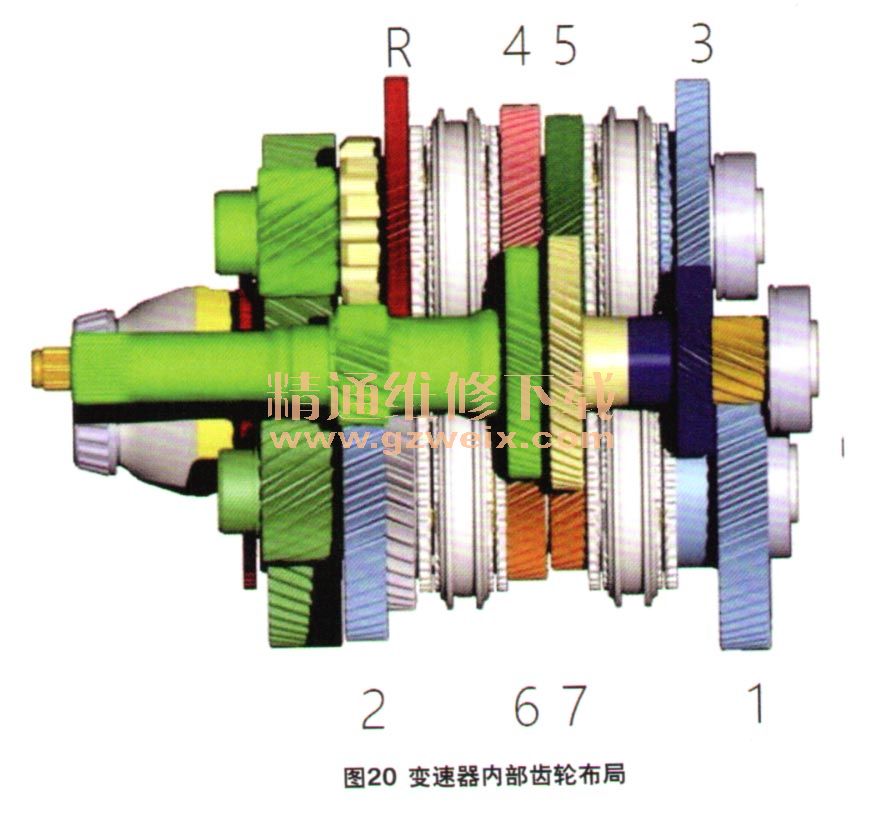

    该变速器内部齿轮组的布局如图20所示。其中，换挡鼓1带动的是1、7挡拨叉和3、5挡拨叉；换挡鼓2带动的是2、6挡拨叉和4、R挡拨叉；换挡鼓每转动90 00 、就可以完成一个挡位的换入。

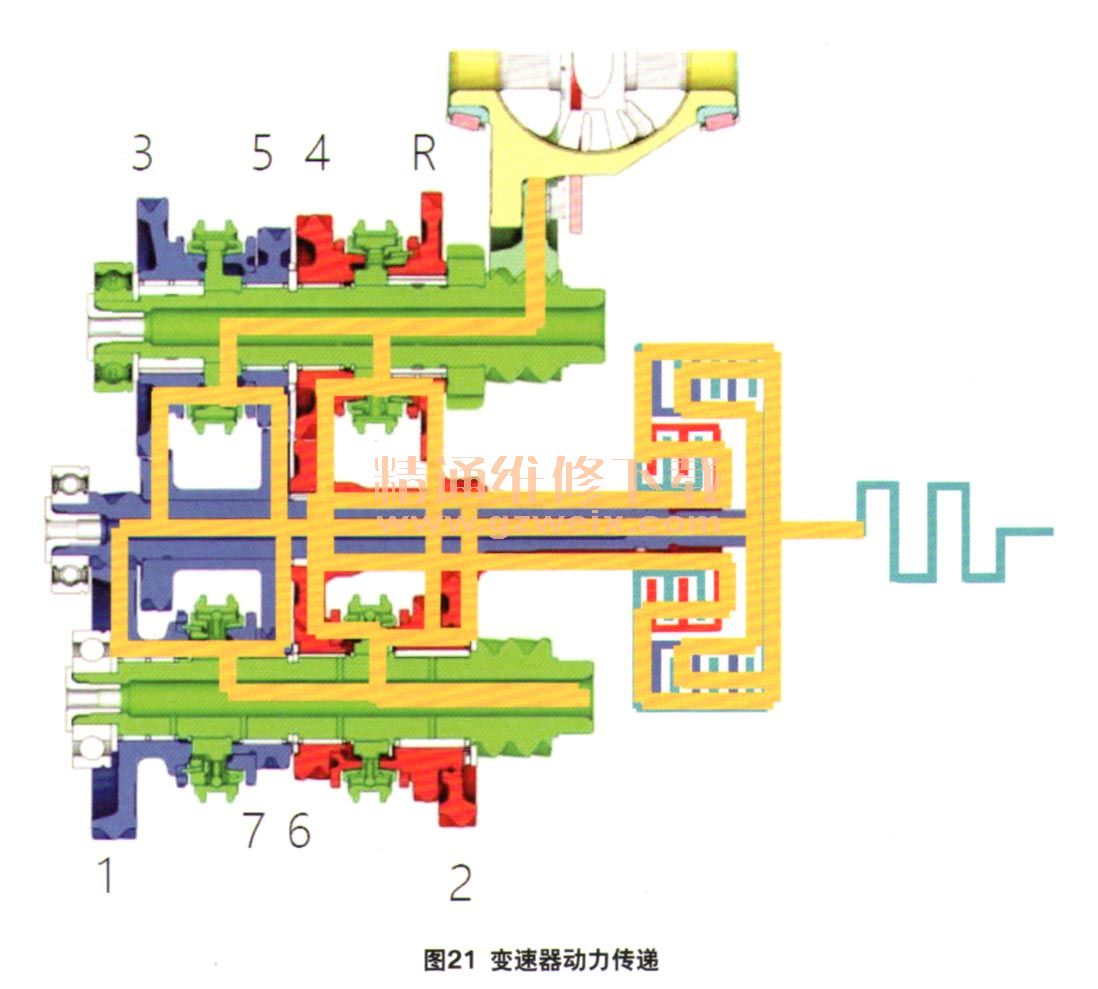

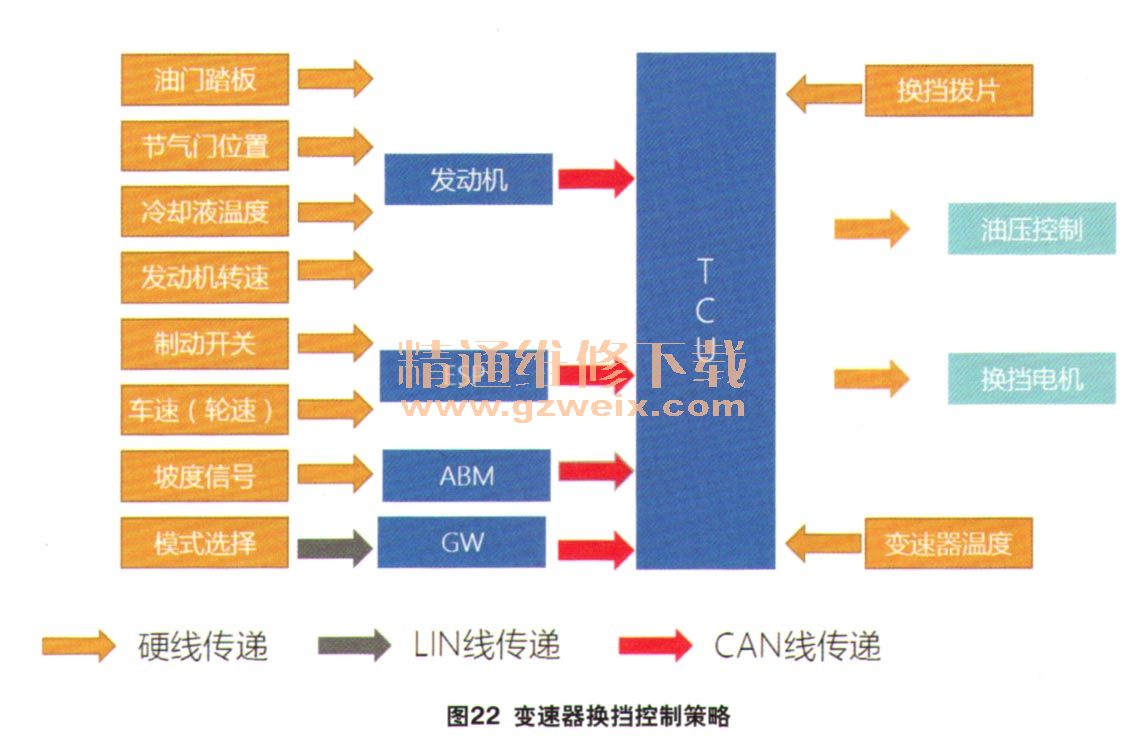

    变速器工作时的动力传递如图21所示，其换挡控制策略如图22所示。

    当变速器控制单元软件更新或更换变速器控制单元之后，需要对变速器执行自学习。其过程如下。
    ①查看蓄电池电压足够（至少超过10V）。
    ②车辆静止，使点火开关置于“ON"挡，发动机不启动，换挡杆处于P挡。
    ③踩下制动踏板持续20s左右。
    ④在此过程中，可听到换挡鼓因自学习产生转动的声音。
    ⑤在自学习之前，换挡器上无“P、R、N、D、M”的挡位显示。
    ⑥在自学习完成后，换挡器上P挡将点亮。
    ⑦如果换挡器无法完成自学习，有可能是由低电压或轮速信号不准确导致。
