剖析全新奥迪A8空调系统结构特点(下)
来源:本站整理  作者:佚名  2020-08-15 10:42:25

 二、香味和空气质量系统

1.香氛系统
    嗅觉的意思是闻到气味。气味与鼻粘膜中的气味传感器接触并被这些传感器感受到。新奥迪A8(型号4N)提供了两种不同的香氛,可以在夏季和冬季香氛之间进行选择。在行驶过程中可以通过MINI显示屏、前部信息显示和操作系统控制单元的显示单元J685设置香氛选择以及香氛强度,同时显示了相应香氛的当前液位。香气是由香氛系统功能单元GX43中的2个圆柱形小玻璃瓶提供,在小玻璃瓶上粘贴了带有相应香氛的标签。这个功能单元位于方向盘右侧,仪表板下面,通过一个小鼓风机将小玻璃瓶中溢出的香气输送到外侧前部的出风口中如图13所示。此外可以选择不同的香味强度。
    维修保养时若需更换小玻璃瓶,为了避免小玻璃瓶的混淆,应依次进行更换,并注意旋转方向,小玻璃瓶采用左旋螺纹。更换后,必须通过车辆诊断测试仪将改变的液位告知香氛系统控制单元J1101。
2.空气质量改善系统

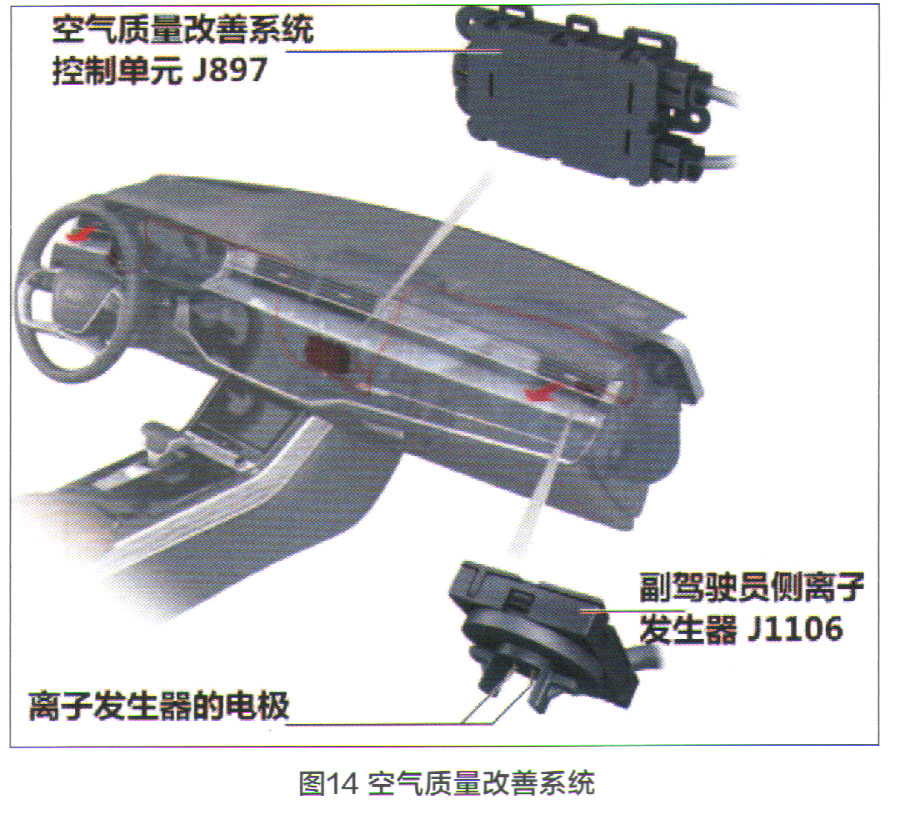

    在新奥迪A8(型号4N)中采用了用于改善空气质量的离子发生器如图14所示。通过离子发生器改善空气质量的工作原理是利用空气颗粒中有限的负电荷通过前部外侧的出风口进入车内,通过空气中的负离子有助于提高乘员的健康和注意力。通过电离可以减少空气中的有害颗粒和病菌并因此改善车内的空气质量。两个离子发生器即驾驶员侧离子发生器J1105和副驾驶员侧离子发生器J1106,可单独更换。离子发生器中的电极也可单独更换且不得损坏,在安装新电极时,必须注意电缆的颜色代码。
三、拓扑图及前、后排区域的空调操作元件
1.拓扑图
    拓扑图如图15所示。
2.前、后排区域的空调操作元件及鼓风机强度的设置
(1)前排区域的空调操作元件
    从图15可知在奥迪A8(型号4N)上取消了全自动空调控制单元J255,因此不再有自己的空调控制单元。空调的控制功能被移植到车载电网控制单元J519中。通过LIN总线系统实现车载电网控制单元J519和空调相关组件之间的通讯。

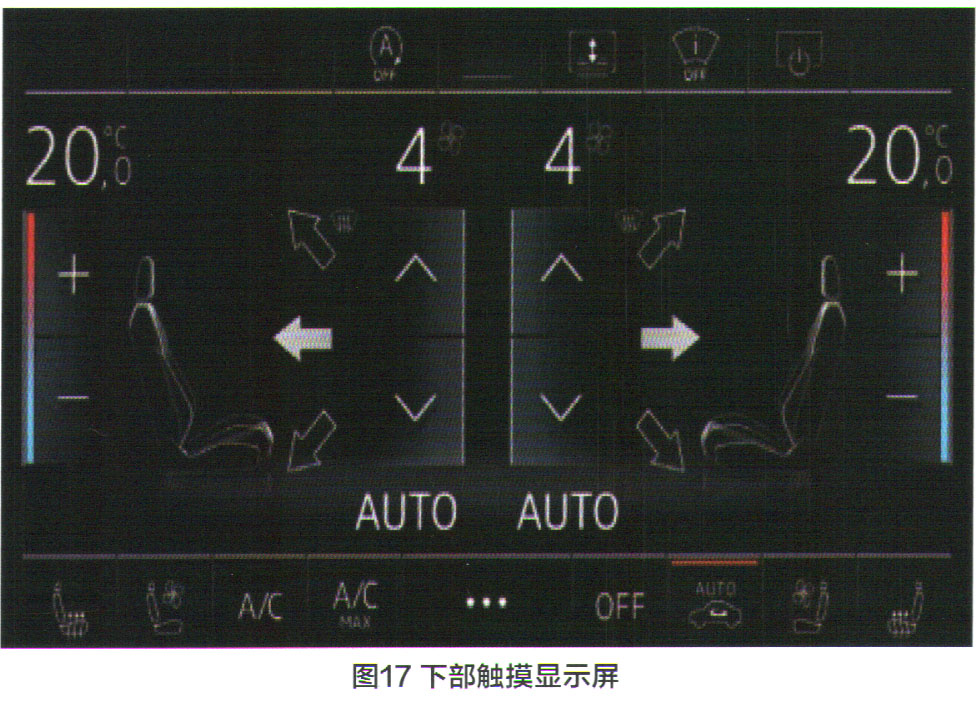

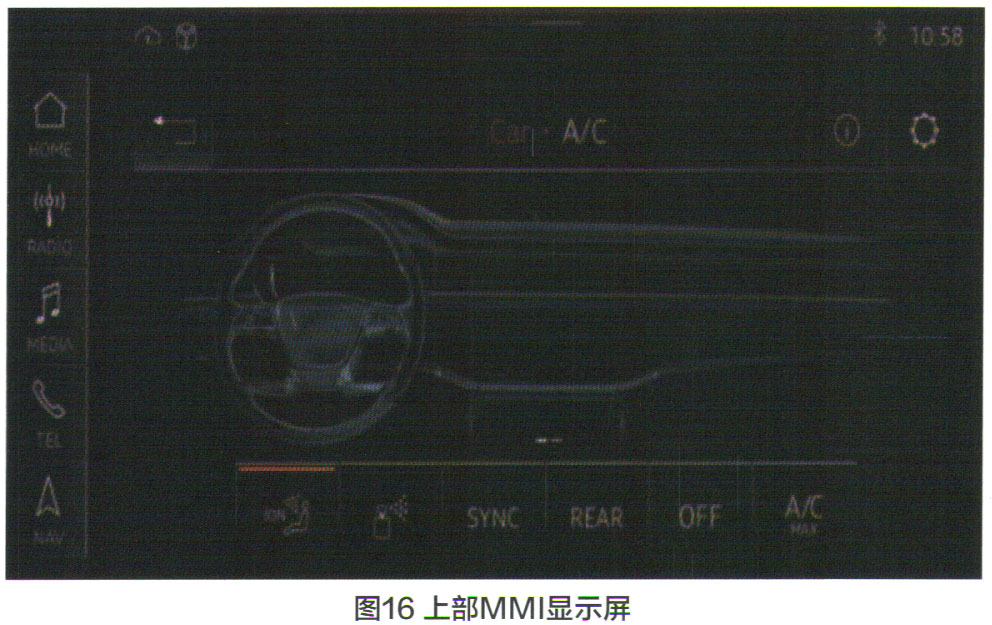

    在操作方面与光学和声学有关的重要创新是两个触摸屏,具体操作可通过2个触摸屏进行操作。上部MMI显示屏(图16)和下部触摸显示屏(图17)分别安装在仪表板和中控台的中央,通过汽车菜单可以调取上部MMI显示屏的空调功能。其中MMI显示屏的显示功能及其设置通过J685实现,下部触摸显示屏的显示功能及其设置通过J1060实现,可以为驾驶员侧和副驾驶员侧单独设置各自的空调功能。


[1] [2]  下一页
