数据网关模块也是点火模式的主控模块，如果接收到以下信号时，数据网关模块进入唤醒状态，同时向唤醒线发出12V信号电压，唤醒其他模块。
    （1）串行数据线路上有动态信息。
    （2）被动进入信号。
    （3）点火开关置于“ACC（附件）”位置。
    （4）点火开关置于“ON（点火）”位置。
    车身控制单元（BCM）接收信号后进入唤醒状态，同时在网络中发送动态信息。该动态信息能够唤醒数据网关模块，然后向唤醒线发出12V信号电压，唤醒其他模块。
    在满足以下所有条件时，数据网关模块和BCM进入低功率或休眠状态，数据网关模块不再向唤醒线发送电压信号。
    （1）点火开关置于“OFF（关闭）”位置。
    （2）未出现唤醒输出。
    （3）附件供电已结束。
    （4）没有发出输出指令。
    （5）串行数据线路上无动态信息。
    （6）无延迟计数器进行活动计数。
    5．娱乐系统
    本地NGI信息娱乐系统主要组成部件包括：人机接口模块（与触摸显示屏和控制面板集成）、主动式安全外部通信模块、收音机、音频放大器、方向盘控制按钮、收音机天线、车内麦克风及USB/AUX/SD输入端口等。

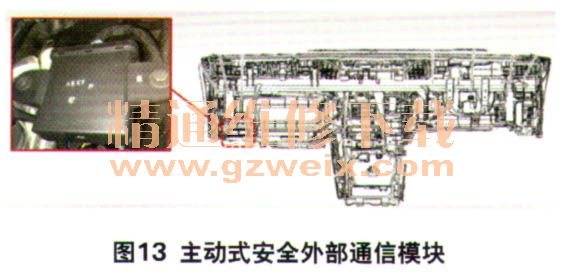

    其中主动式安全外部通信模块是本地NGI信息娱乐系统的新增部件。它就是一个数据防火墙模块，用于隔绝信息娱乐系统和其他模块。其主要功能有：可作为信息娱乐系统模块和其他模块的通讯媒介；只允许信息娱乐系统模块往其他模块发送安全数据（图13）。

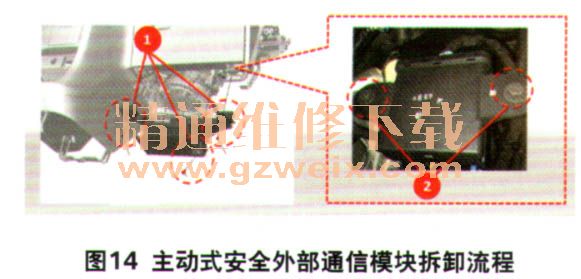

    主动式安全外部通信模块拆卸主要步骤（图14）：拆下工作台右侧下装饰板3颗固定螺栓，取下装饰板；拆下主动式安全外部通信模块上2颗固定螺栓，分离1个线束连接器，取下模块。

    人机接口模块拆卸步骤如图15所示。

    （1）拆下工作台两侧装饰板。
    （2）拆下换挡手柄。
    （3）拆下空调控制面板的4颗固定螺栓，分离连接器取下面板。
    （4）拧下工作台上方储物盒的3颗固定螺栓，取下储物盒。
    （5）拧下人机接口模块上方的2颗固定螺栓。
    （6）拧下人机接口模块下方的2颗固定螺栓。
    （7）分离线路连接器，取下人机接口模块。
