剖析别克纯电动车VELITE6新技术(三)
来源:汽车维修与保养  作者:佚名  2020-06-02 09:24:53

 10.VIN码

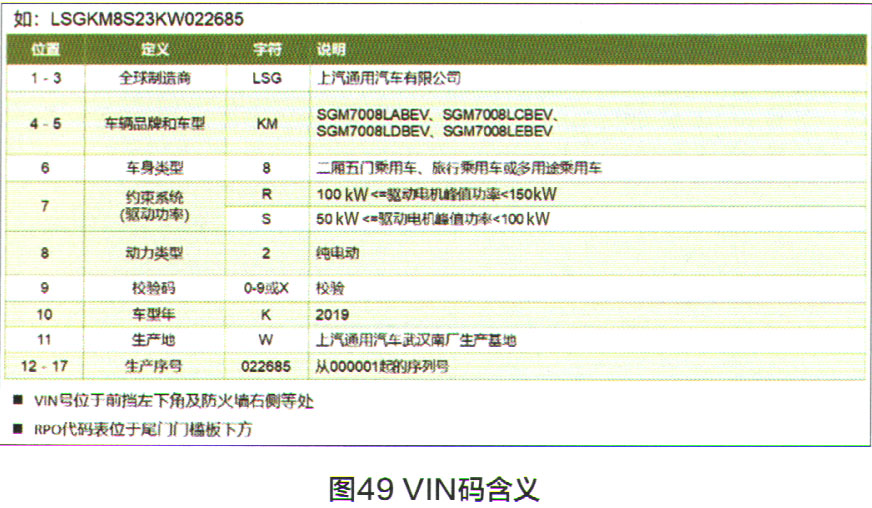

    VELITE6的PIN码各字段含义如图49所示。
11.全车网络

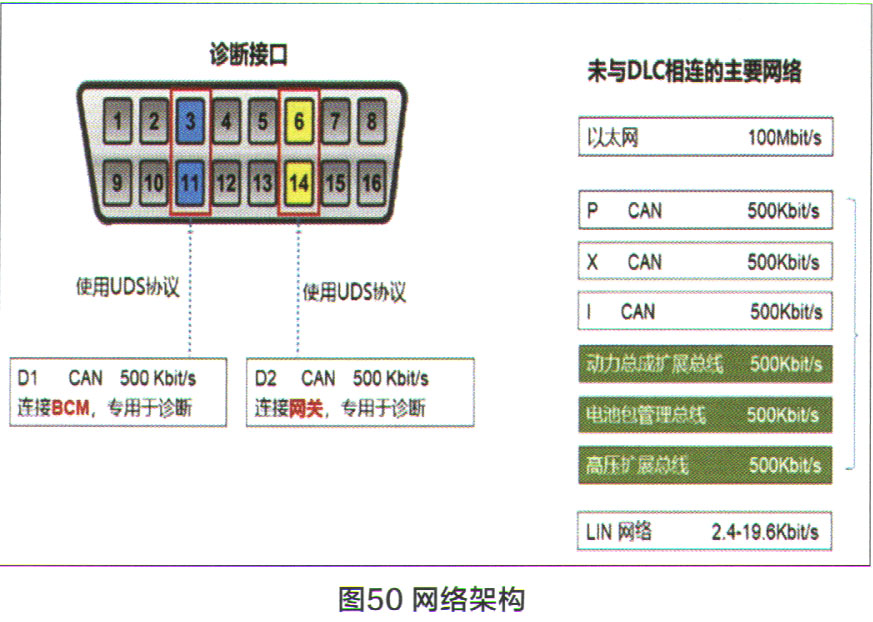

    全车网络可大体上分为D1 CAN(低压车身电气部分)和D2CAN(高压电驱动部分),D1 CAN主要包括P CAN、X CAN、ICAN、以太网LIN网络;D2 CAN主要包括动力总成拓展总线、电池包管理总线、高压拓展总线。除以太网和LIN网络外,均与DLC相连,可连接诊断电脑进行诊断(图50)。网关的主要作用是缓解总线负载,处理多个相同或不同类型总线之间的通信,保护网络安全,隔离不安全网络。

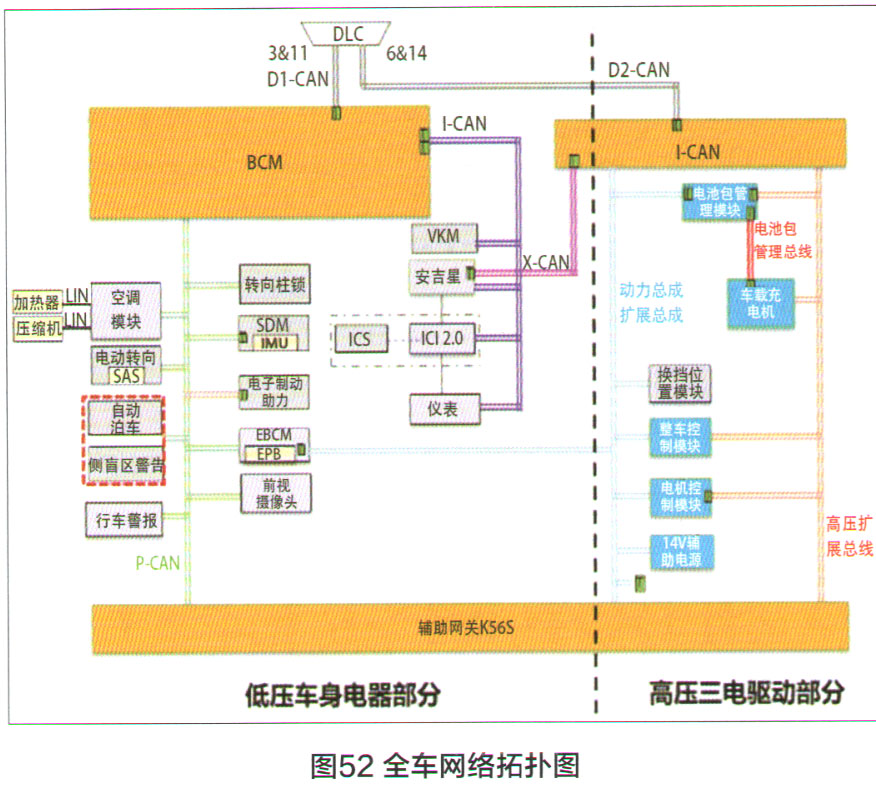

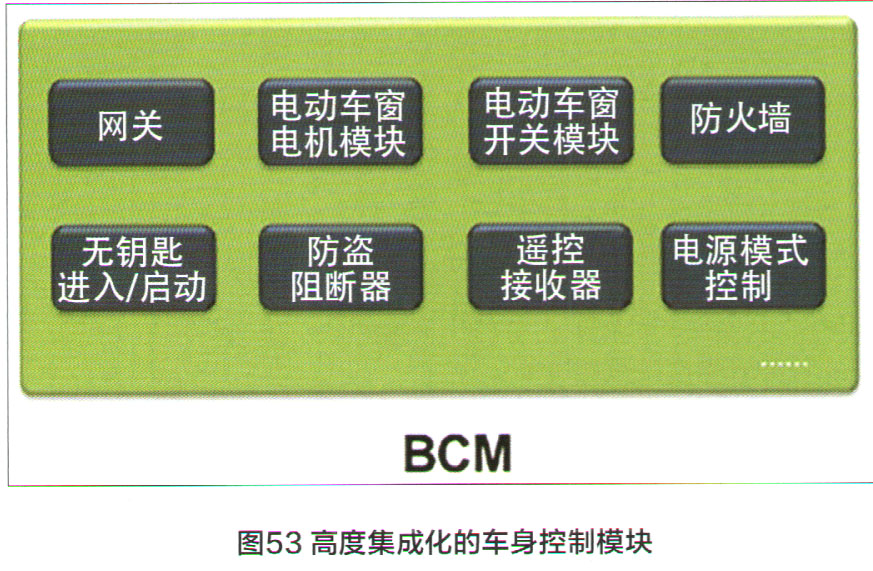

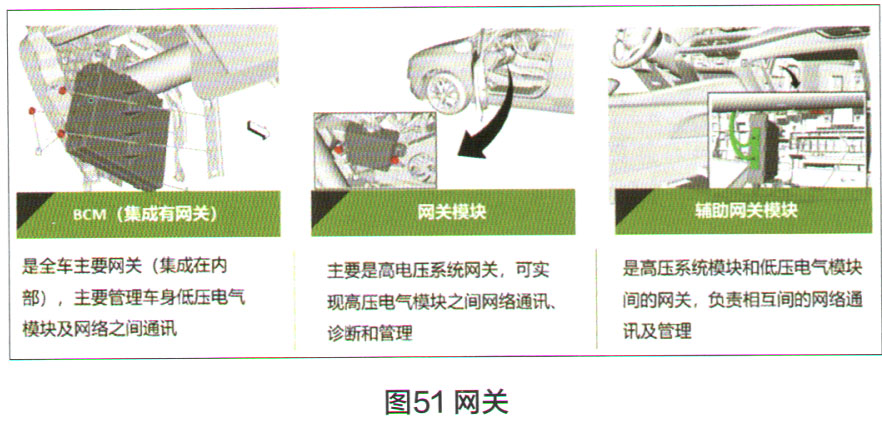

VELITE6共有三个网关模块:BCM(集成式网关)、网关模块、辅助网关模块,各自安装位置的功能如图51所示。全车主要网络拓补图如图52所示。高度集成化的车身控制模块集各种功能于一体(图53),参与无钥匙系统、雨刮、电动玻璃和灯泡等系统控制;模块功能集成度高,采用更少的模块完成更多的功能;控制方式更简洁,控制路径更高效;更少的故障率更便于维修诊断。



[1] [2] [3] [4]  下一页
