福特锐界电动尾门功能介绍
来源:本站收集  作者:佚名  2017-12-03 09:50:23

    由长安福特生产的福特锐界车部分车型配有电动尾门系统。本文将着重从电动尾门系统的结构、功能原理和故障诊断等方面进行介绍。

    1 电动尾系统的结构和组成

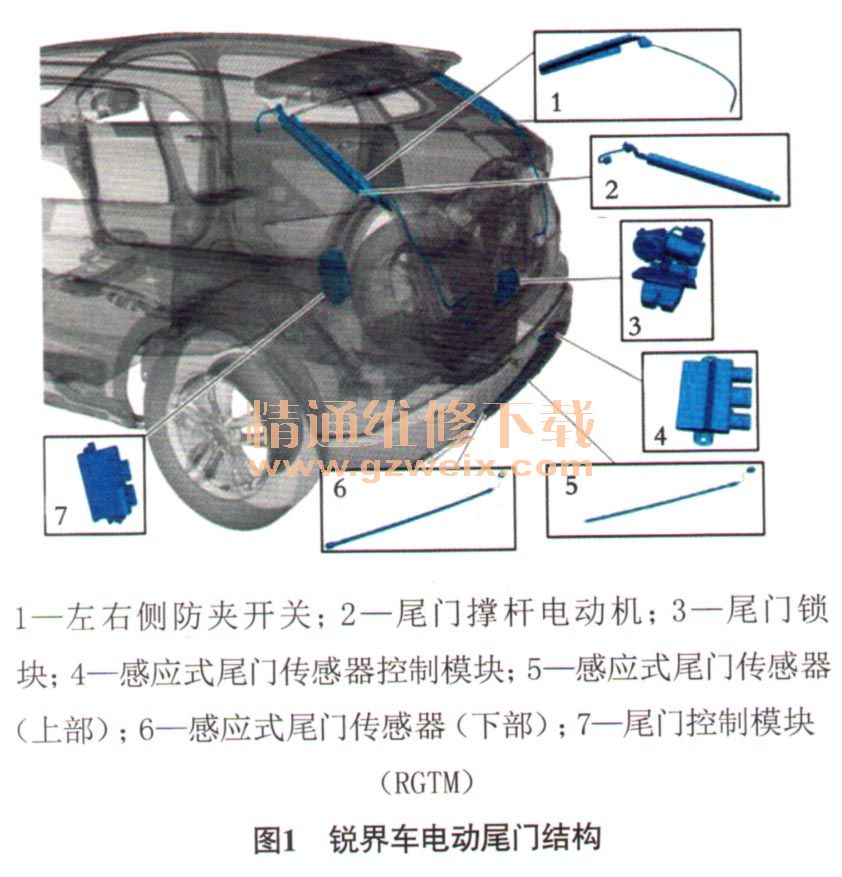

    福特锐界车电动尾门系统由尾门控制模块(RGTM)、尾门锁块、尾门撑杆电动机、左右侧防夹开关、感应式尾门传感器控制模块、上部和下部感应式尾门传感器等元件组成,各元件的位置和分布如图1所示。

    2 电动尾门系统功能和原理
    2.1操作电动尾门开启及关闭的方式
    对于配有电动尾门的车辆,在尾门处于闭锁或开启状态时,可以通过以下方式开启或关闭尾门。
   (1)按下位于前照灯开关右侧的尾门控制开关。

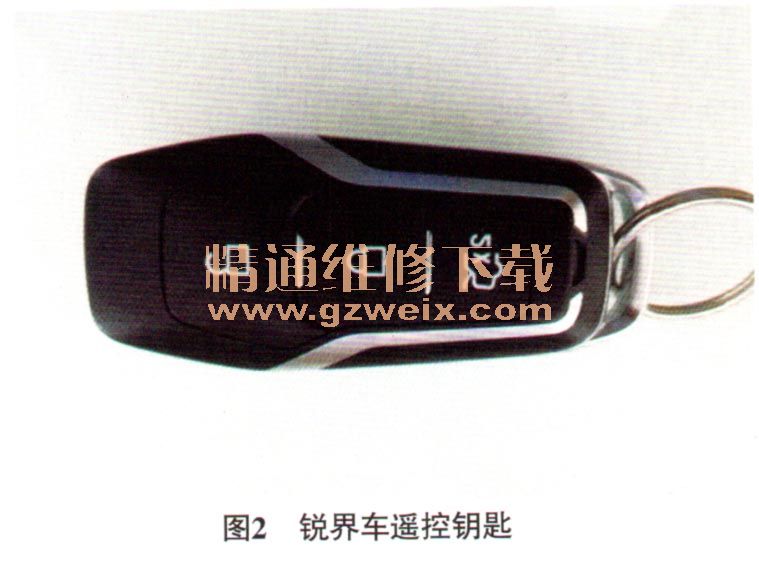

   (2) 3 s内连续按2下遥控钥匙上的尾门控制按钮(图2)。

   (3)操作尾门上的尾门控制开关。
   (4)利用免钥匙便捷功能(在后保险杠下方的感应区域做踢脚动作)。

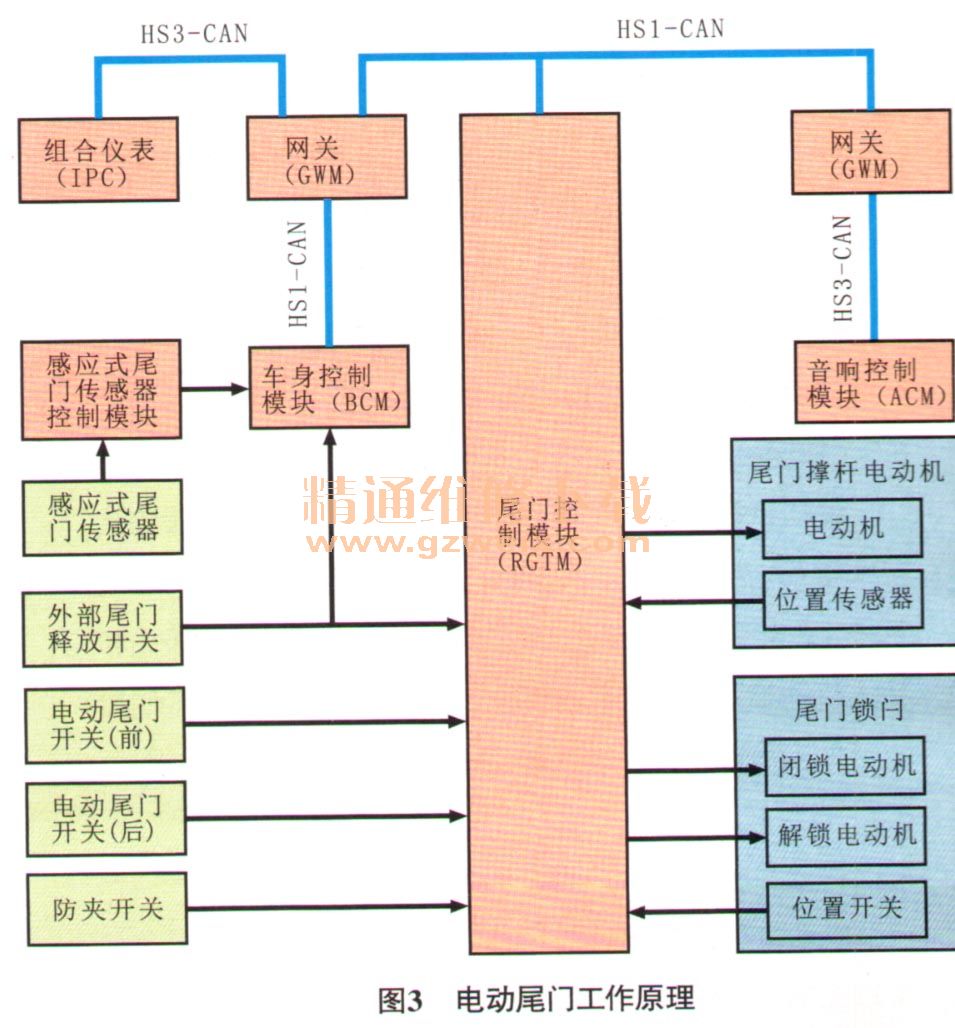

    2.2电动尾门开启及关闭的步骤和原理(图3)

    2.2.1电动尾门便捷开启及关闭前的信息认证
   (1)当位于后保险杠内的2个感应式尾门传感器探测到用户的踢脚动作后会将其转化为电信号,并传递给感应式尾门传感器控制模块。

[1] [2]  下一页
