维修过程：

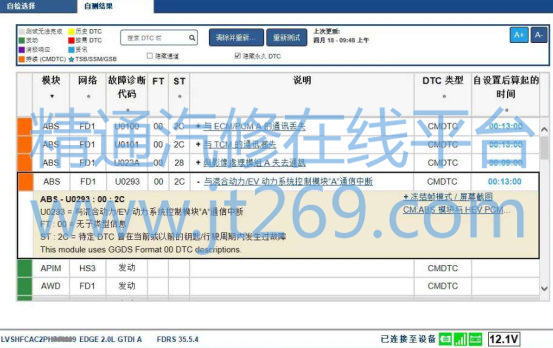

一、连接 FDRS 检测故障码如下：

①ABS U0100:00:2C

说明：与 ECM/PCM A 的通讯丢失: 无子类型信息

②ABS U0101:00:2C

说明：与 TCM 的通讯漏失

③U023A:00:28

说明：与影像处理模组 A 失去通讯

④ABS U0293:00:2C

说明：从混合动力/EV 动力系统控制模块“A”通信中断

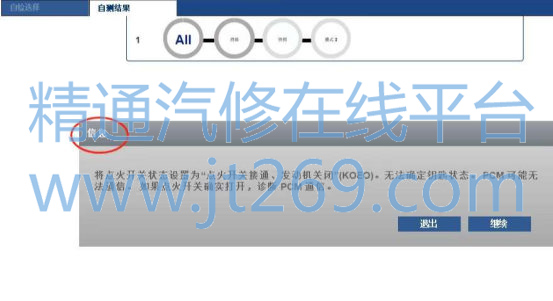

⑤使用 FDRS 做故障码清除动作时发现异常情况，如下图：



二、根据故障现象及 FDRS 检测故障码分析可能如下：

（1）CAN 网络通讯问题；

（2）软件配置错误问题；

（3）PCM 内部问题；

鉴于准新车，首先提 GCR 报告及反馈热线申请技术指导;其次，技师诊断分析故障码含义多是网络问题，清除故障码时多次提示点火开关 ON 状态，无法确认钥匙状态的问题，用 FDRS 清除重新自测后发现 PCM 模块此时未响应。

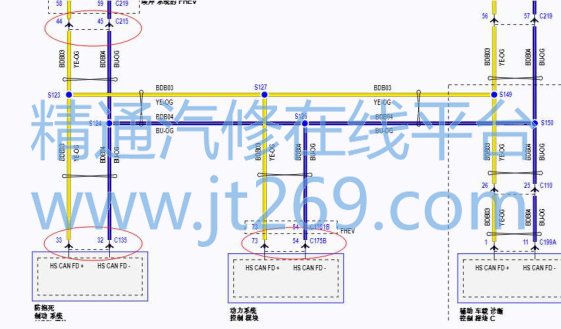

查看网络线路如下图：

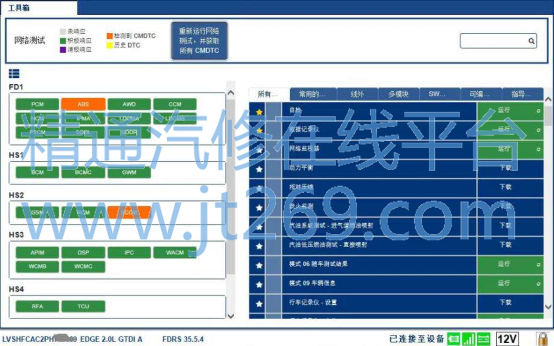

线路图中的 PCM、ABS 模块共用 C215 插头（A 柱位置测量不方便），决定做 AB 测试，顺便断电测量 PCM/C175 和 ABS/C135插头针脚 HS CAN FD 网络线电阻值正常范围；在故障车上安装正常 PCM，连接 FDRS 做网络测试，且读取 PCM 故障码如下：

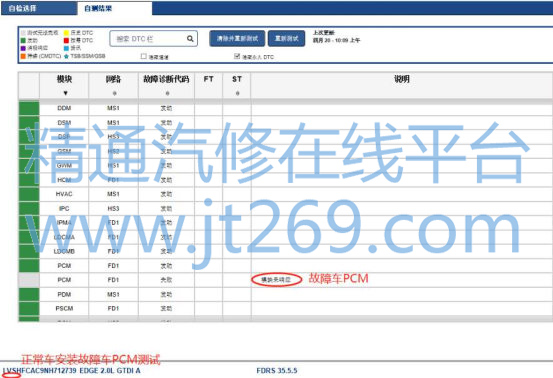

将故障车 PCM 模块安装在正常车上后，连接 FDRS 做网络测试及自测后，仍然出现 PCM 未响应，如下图：
