分析奥迪A8L 8HP机电控制单元结构及各个挡位油路（下）

来源：汽车维修与保养作者：佚名 2018-02-24 15:45:45

    1 0．R挡油路分析

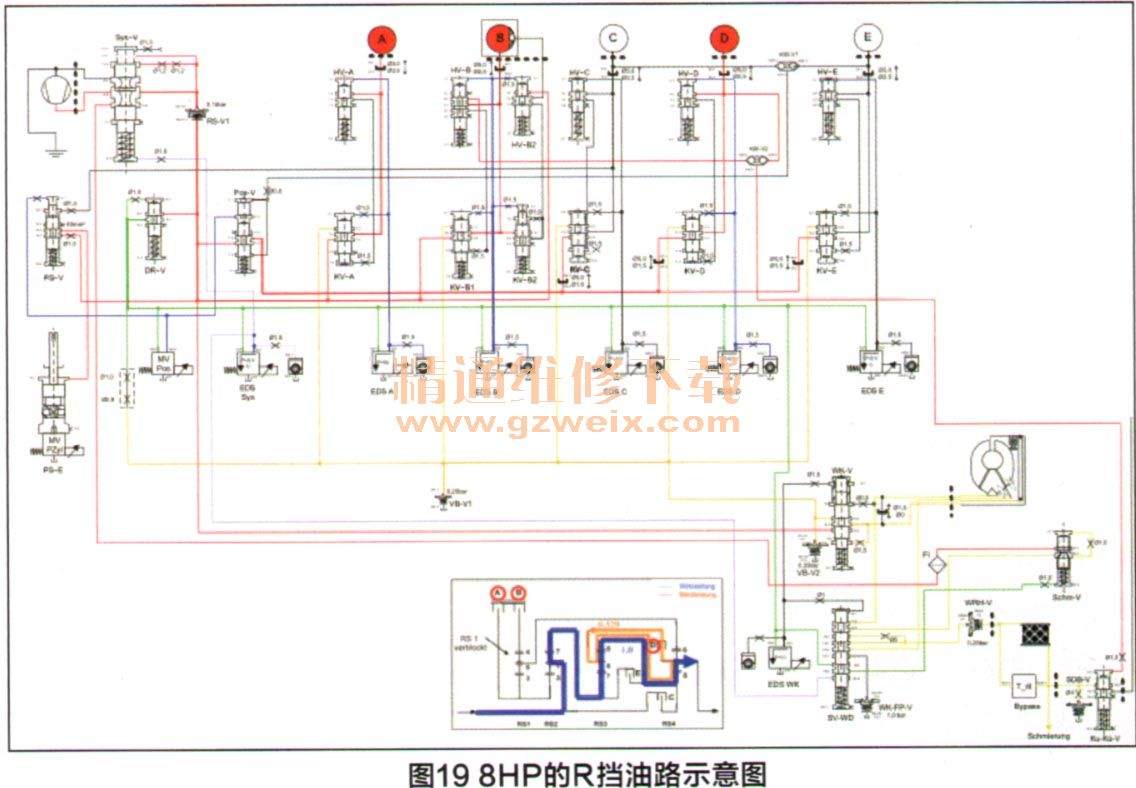

      EDS-A, EDS-B、EDS-C、EDS-D激活，8HP的R挡油路示意图如图19所示。

    发动机和油泵工作，建立油压，由主油路调压阀Sys-V调节系统压力，即主油路油压。
    EDS-A是上升型，激活时，输出控制油压，HV-A锁紧阀切换到制动器A工作，KV-A离合阀调节制动器A压力的大小。
    EDS-B是上升型，激活时，输出控制油压，HV-B1和HV-B2锁紧阀切换到制动器B1和B2活塞，KV-B 1和KV-B2离合阀调节制动器B1和B2活塞压力的大小，制动器B维持工作。
    EDS-C是下降型，激活时，不输出油压。
    EDS-D是上升型，激活时，输出控制油压，HV-D锁紧阀切换到离合器D工作，KV-D离合阀调节离合器D压力的大小。变速器位于尺挡运行。
