详解大众MIB第二代信息娱乐系统(上)
来源:汽车维修与保养  作者:佚名  2018-03-06 08:26:10

    六、信息娱乐控制单元

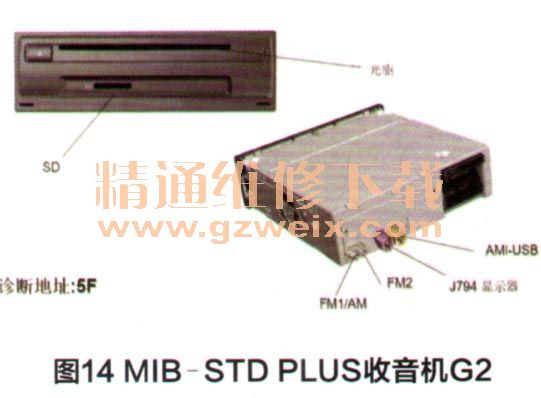

    1.MIB-STD PLUS收音机G2(J794,图14)。

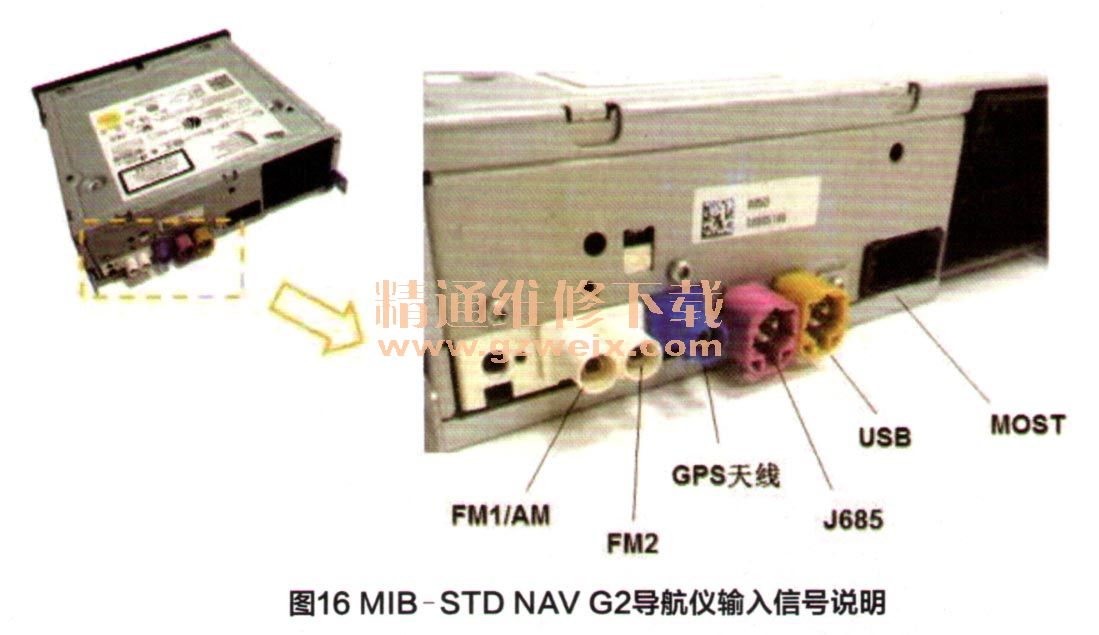

    2.MIB-STD NAV G2导航仪(J794)如图15所示,MIB-STD NAVG2导航仪输入信号说明如图16所示。

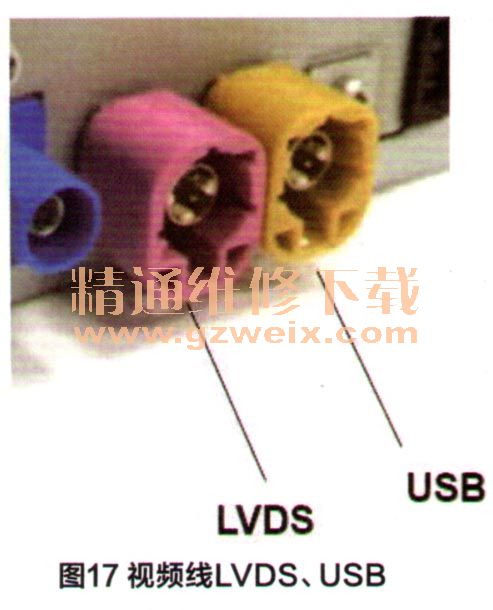

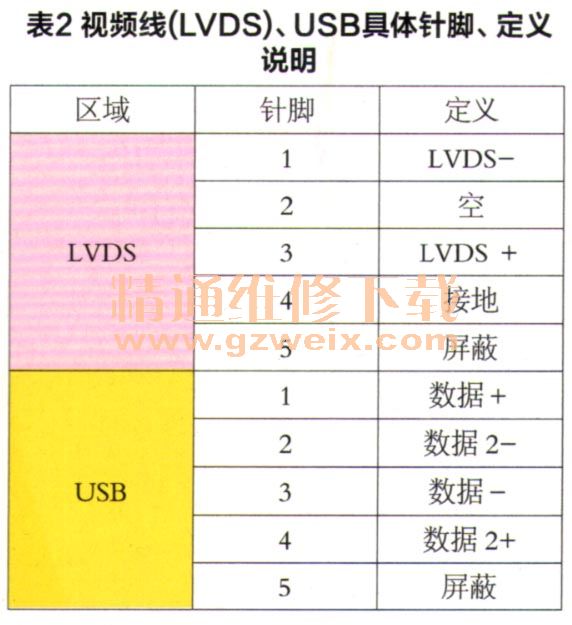

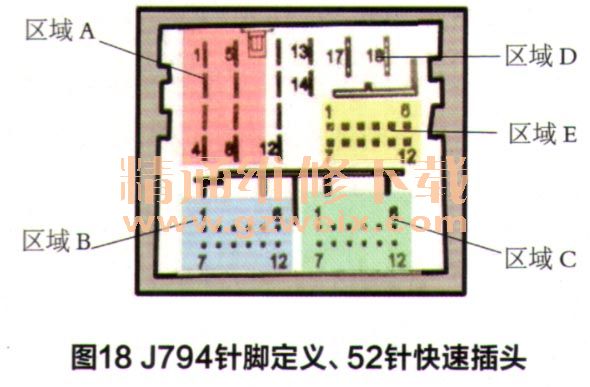

    视频线(LVDS)、 USB如图17所示,表2为视频线(LVDS)、 USB具体针脚、定义说明。J794针脚定义、52针快速插头如图18所示,表3所示为J794针脚定义、52针快速插头说明。

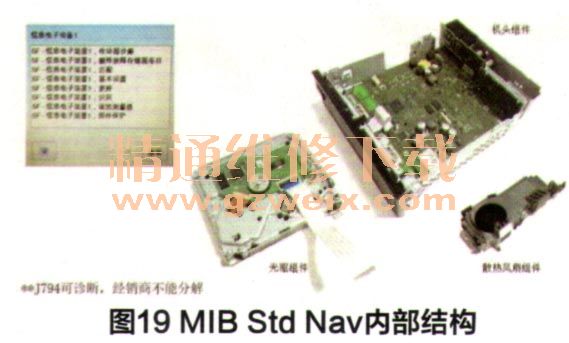

    3.MIB Std Nav内部结构,如图19所示。

    4.J794专用拆装工具T10057,如图20所示。
