奔驰724.0双离合变速器的结构原理与拆装(一)
来源:汽车维修与保养  作者:佚名  2018-03-13 10:23:33

    二、双离合器更换方法

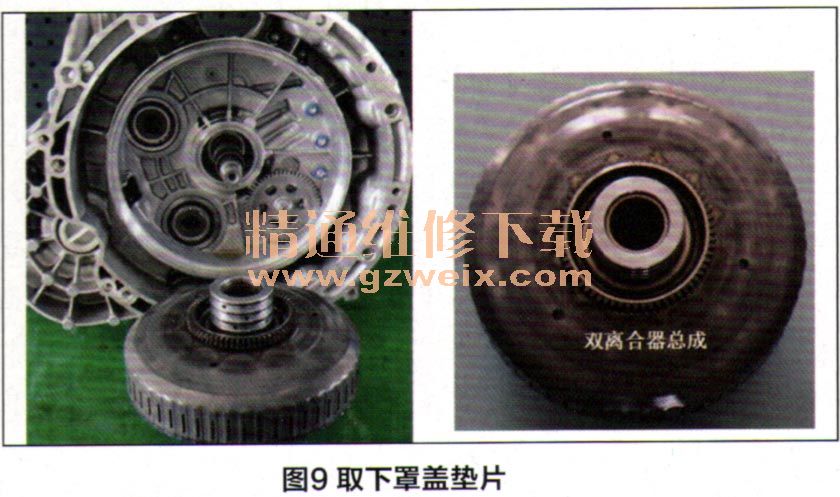

    双离合器更换方法步骤为:先拆卸双离合器罩盖卡簧,取下双离合器罩盖(图8);取下双离合器罩盖垫片和轴承(图9);取下双离合器(图10)。





    注意:双离合器罩盖垫片的厚度,垫片是调节离合器罩盖与双离合器之间间隙的。
    需要注意的是双离合器的K1和K2离合器摩擦片是不能单独更换的。由于724.0变速器双离合器是拆不开的,所以不能单独更换离合器K1和离合器K2摩擦片,只能更换双离合器总成。如图11所示为724.0变速器双离合器分解图。

    安装双离合器后,需要确定垫片的厚度,测量方法如下:
    第一步,确定“尺寸a”(如图12)。

    首先校准游标深度尺02;然后安装好离合器罩盖卡簧1;最后使用游标深度尺和平行规01,测量平行规和离合器罩盖卡簧之间的高度a。
    第二步,确定“尺寸b”(图13)。

    测量平行规01和双离合器止推轴承4之间的高度b。
    第三步,确定“尺寸c”。
    首先将双离合器盖2放入支架03里面(图14),然后测量支架和双离合器盖之间的高度c(如图15)。


    第四步,计算双离合器垫片的厚度
    公式:尺寸b+尺寸c-尺寸a-卡簧的固定尺寸3mm=垫片尺寸“S”+大公差。
    例如:14.80 mm(尺寸b) +20.06mm(尺寸c)-30.65mm(尺寸a) -3mm(卡簧的固定尺寸)=1.21 mm+加大公差(0~0.2mm)=1.41 mm。
    选择垫片厚度为1.4mm。
