剖析长城哈弗车全景环视影像系统
来源:汽车维护与修理  作者:佚名  2018-05-26 08:33:23



    3 全景环视影像系统标定方法及注意事项
    3.1全景环视影像系统标定方法
    全景环视影像系统的标定方法如下。
   (1)车辆停稳后,根据车辆位置摆放标定板。标定板的摆放位置和尺寸如图8所示,注意4块小标定板的位置分别为4个车轮的着地点(图9)。

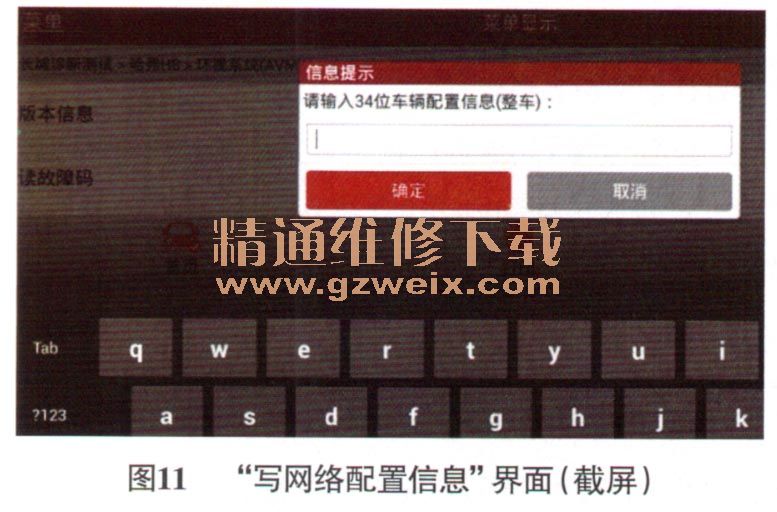

   (2)连接故障检测仪,选择相应车型,进入全景环视影像系统。以哈弗H8车型为例,进入“环视系统(AVM)”(图10),点击“写网络配置信息”(图11),写入AVM网络配置代码(网络配置代码可以进入其他模块查看)。


   (3)网络配置代码写入完成后,点击 “售后标定”开始标定操作。
   (4)点击“手动标定”(注意:进入此标定程序后必须完成标定,否则系统将无法正常工作),进入视图选择界面(图12)。

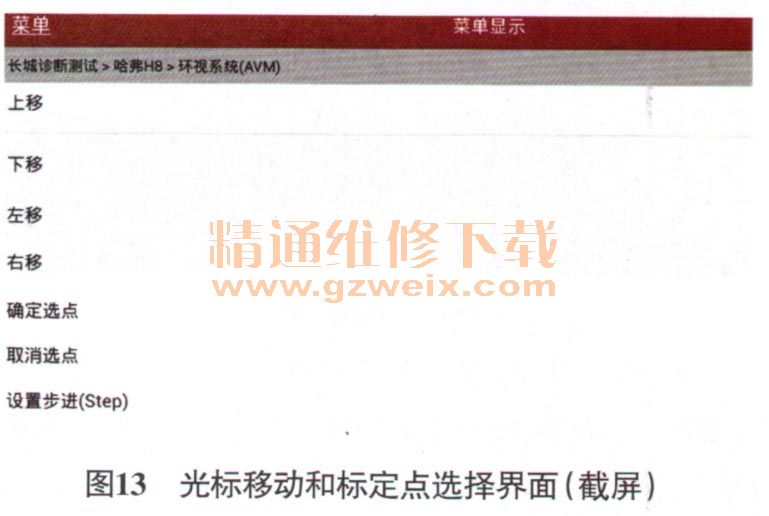

   (5)点击“前边视图”,进入光标移动和标定点选择界面(图13),此时多媒体显示屏上将显示车辆前视图,同时出现的还有1个绿色的十字光标。

   (6)通过操作故障检测仪上的“上移、下移、左移、右移”4个按键功能,调整+字光标位置(移动光标之前根据光标移动距离大小设置步进),使其与标定板端点重合(图14,为了方便查看,将标定板4个角的端点设置为绿色圆点)。

   (7)当十字光标与标定板端点重合后,点击“确定选点”,光标变为红色圆点。目标点选定后,如果位置需重新调整,可以通过“取消选点”重新选点。
   (8)完成前视图8个目标点的选定后,点击返回键回到视图选择界面(图12);选择“后边视图”(此时系统会提示上一视图有无错误,如提示当前错误代码,说明上一视图选点不齐全,需重新进行标定),按照前视图操作方法对后视图进行标定。
   (9)完成后视图标定后进入左视图标定,之后进入右视图标定。注意:标定视图需严格按照前→后→左→右的顺序进行,禁止跳跃视图标定。左右视图与前后视图的标定方法一致,区别是左右视图各选择10个目标点(图15),除去与前后视图相同的8个标定板端点以外,还需要选出2个单侧前后车轮与地面接触点的位置。
