1．高压系统维修操作注意事项

    欧拉iQ包含有高电压动力电池，如果对带高电压部件的处理不正确，则会有发生触电、漏电或类似事故的危险。进行维修保养作业时，务必遵守正确的作业步骤。

    （1）操作过程中的违禁物品

    混合动力和纯电动汽车上有高电压和强磁性部件。维修及检查高电压部件时，切勿携带金属制品和磁记录介质（如信用卡）等。否则，金属制品可能有造成短路的风险，而磁记录介质可能会被消磁。

    （2）使用安全防护用品和绝缘工具

    安全防护用品包括防高压电工手套、防电池电解液酸碱性手套、绝缘胶鞋、绝缘胶垫和防护眼镜等，其耐压等级必须大于需要测量的最高电压。

    维修操作前必须检查绝缘手套、绝缘胶鞋等安全防护用品是否存在破损或裂纹等，须使用完好无损的安全防护用品；维修操作前必须确认绝缘手套、绝缘胶鞋等安全防护用品内外表面洁净、干燥，不能带水进行操作，确保人身安全。

    （3）高压零部件识别

    所有高电压线束和插接器都为橙色，高电压零部件都带有警示标贴。高电压零部件包括：动力电池总成、车载充电机总成、电机控制器、驱动电机总成、电动压缩机总成、高压电加热器等。

    （4）维修场地

    在维修作业前请采用安全隔离措施（使用警戒栏隔离），并树立高电压警示牌，以警示相关人员，避免发生安全事故。维修场地应通风良好，无易燃易爆物品，地面平整，场地较开阔，且必须配备适当型号的灭火器。若发生异常事故和火灾时，操作人员应立即切断高压回路，其他人员立即使用灭火器扑救，优先使用CO2灭火器，其次使用干粉灭火器，严禁使用水基灭火器。

    2．集成式电驱动总成

    （1）集成式电驱动总成概览

    ①驱动电机

    驱动电机作为动力源驱动车辆行驶，该驱动电机总成是一款结构紧凑、质量轻且高效的交流永磁型同步电机；其在车辆制动或减速时可以进行能量回收。

    ②控制策略

    电机控制器将动力电池提供的直流电整流逆变成三相交流电，并根据整车需要改变三相交流电的电流及频率，从而控制驱动电机的输出功率。

    ③工作原理

    电机控制器将来自动力电池的直流电转化成驱动电机总成需要的三相交流电。给电机线圈通三相交流电后，线圈产生一个旋转的磁场，转子内部的永磁体在旋转磁场的作用下，产生一个与旋转磁场同步的旋转扭矩，从而带动转轴转动。产生的扭矩大小与电流值近似成正比，转动的速度与三相电流的频率有关。为了保证驱动电机高效转动，需要确定转子铁心中永磁体的位置以及定子线圈中电流的相位值。驱动电机总成上安装有旋转变压器，通过控制器持续探测转子角度及定子线圈中电流的相位。

    ④减速器

    该减速器是集成了差速器的二级机械减速器，通过电机的正反转实现前进和倒车。该减速器具有固定传动比，与驱动电机相连，实现降速增扭功能。它的应用能够大大降低车辆行驶过程中（特别是爬坡时）对电机扭矩的需求，提高整车动力性和经济性。

    （2）插接器端子定义

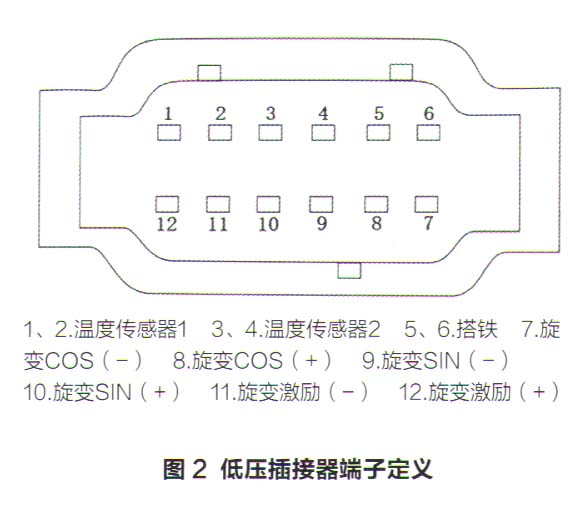

    集成式电驱动总成设有高压插接器和低压插接器，高压插接器为电驱动总成提供电力，低压插接器连接的则是控制电路。高压插接器和低压插接器各端子的定义如图1、图2所示。
