剖析长城C30EV新技术亮点
来源:汽车与驾驶维修  作者:佚名  2018-04-08 08:58:45



    纯电动汽车近几年在我国迅速发展,甚至在全球的发展也是数一数二的。纯电动汽车之所以如此被青睐,归功于其无废气排放、使用范围广、噪声低、维修保养简便、使用成本低和能源使用效率高的特点。而作为国产车领军品牌,长城汽车是不会放过这个大好时机的,所以在现有车型的基础上,研发了全新的长城C30EV车型。

    一、驱动系统
    1.动力配置系统

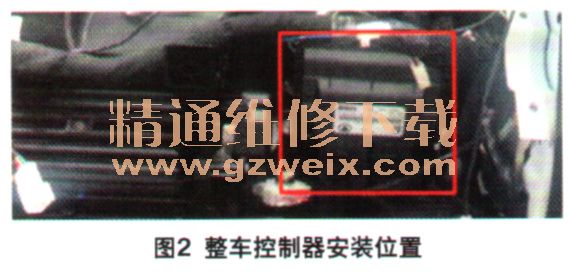

    长城C30EV车型共分为3种配置,每种配置使用的电池容量及充电时间都有所不同,电机的功率与工作电压也有差距(图1)。在动力配置方面,长城C30EV的动力系统由驱动电机、高压配电箱、充电机、电机控制器(集成DC/DC转换器)和减速器组成。整车控制器(VCU)是该车的核心技术,通过CAN网络来协调整车其他控制单元,实现整车的动力性、经济性及舒适性。其安装位置位于前排乘客侧储物盒后面(图2)。



    C30EV的悬架相比于传统的C30轿车没有发生改变,依然采用前麦弗逊式独立悬架,后纵臂扭转梁复合式悬架。C30EV没有采用传统的液压助力转向,而是选用了电动助力转向。制动系统则采用了电子真空泵,制动真空软管通过单向阀与真空助力器、制动泵总成相连接,单向阀集成在制动真空软管上。
    2.驱动电机系统
    长城C30EV车型的驱动电机系统包含电机控制器总成和驱动电机两部分。电机控制器总成包含电机控制器和高低压直流变换器(DC/DC,通过滤波与逆变实现直流变交流、交流变直流(图3)。图4所示为DC/DC转换器的工作原理图。



    电机控制器总成的寿命为5000h,一旦出现问题可以用诊断仪进行诊断,但是不得私自拆开维修,需要整体进行更换。驱动电机的寿命为6 000 h或20万km、驱动电机是终生免维护的,一旦出现问题时,需要更换整个零部件,不得私自拆开维修。

    3.换档机构
    长城C30EV车型包含有P、R、N、D、ECON和ECON+共6个挡位,每个挡位的说明如表1所示,端子排布如图5所示,而相对应的端子信息如表2所示。C30EV车型使用了博格华纳公司生产的,带有差速锁的单挡减速箱,此设备采用两级平行轴齿轮实现减速增扭,通过电机正反转实现前进和后退挡的切换(图6)。减速箱常见的故障有噪声过大或异常、漏油、渗油、轴承及齿轮的烧伤,其发生的原因及排除方法如图7所示。同时需要注意的是,减速箱总成的设计寿命为10年或24万km,减速箱如果出现非常规故障时,需要整体进行更换,不得私自进行拆卸修理。
