保时捷918 Spyder DME发动机电控系统结构与组成(三)
来源:汽车维修技师  作者:佚名  2018-06-20 08:35:30



    十、充电设备
    1.保时捷交流通用充电器
    保时捷Yanamera S E-Hybrid采用的保时捷通用充电器作为保时捷918 Spyder的标配充电器随车提供,如图24所示。其中包括:

    ·1个控制单元
    ·带特定于国家/地区的电源和工业插头的2根电源电缆
    ·带特定于国家/地区的车辆插头的1根车辆电缆
    保时捷通用充电器与车载充电器结合使用,可让高压锉离子蓄电池通过全世界所有标准家用和工业电源插座进行充电。
    2.控制单元
    控制单元自动检测连接的电源电缆并使用该信息判断所使用电源连接的电压和最大电流容量,功耗自动调节可防止当地电网过载,如图25所示。

    另外,用户可手动将充电电流限制为最大充电电流的50%。这在某些情况下可以作为应急之策,例如,在使用的电源连接因连接了若干装置而达到其容量限制的情况下。

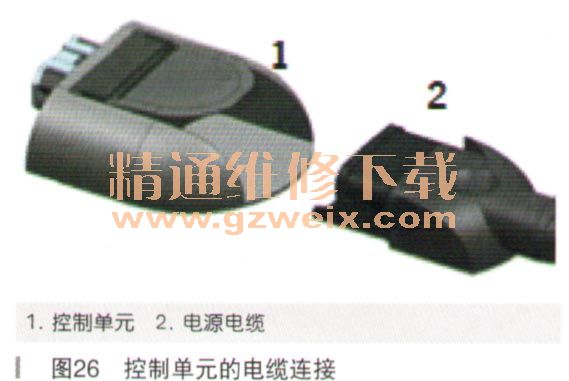

    为了方便更换电源电缆和车辆电缆,控制单元配备了可分离双锁电缆连接。电源电缆和车辆电缆连接器采用了机械编码,以防相互混淆。
    控制单元可防泼溅以及防止与带电零件接触。
    3.电源电缆
    全世界采用了不同的家用和工业电源插座。因此保时捷交流通用充电器的电源电缆带有不同的家用和工业插头。保时捷交流通用充电器的操作说明提供了可用插头类型的概览,如图26所示。

      电源电缆都经过电阻编码,用于检测控制单元所使用的电源电缆。电源电缆的长度介于0.3~1.5m之间(取决于具体的国家/地区),不得改用其他长度的电缆。
    4.车辆电缆
    考虑到特定于国家/地区的车辆充电口,车辆电缆带两种不同的车辆插头。
    此外,有两种长度(2.5m和7.5m)的电缆可供客户选择。
    5.客户投诉、维修和软件更新
    如果客户需要投诉,应联系保时捷中心进行故障修整。
    集成的自检功能可让维修站定位故障源,如充电器、车辆连接或电源连接。
      出于安全原因,不得对保时捷交流通用充电器进行任何维修。只能单独更换单个部件(控制单元、电源电缆、车辆电缆)。如果电源连接出现故障,则必须使用有资质的电气技师。
    控制单元配备了USB接口以便将来进行软件更新。
    鉴于这种情况下的电流水平,不允许使用加长电缆和/或旅行插头转换接口。小心,避免引起火灾!
