剖析2018款凯迪拉克XT5 轻混动新技术(四)
来源:汽车维修技师  作者:佚名  2018-06-20 08:31:57



    高速GMLAN拓展网络连接示意图如图63所示,由两个独立的网络组成,第一个独立网络的模块有安吉星模块、人机模块和网关模块。第二个独立网络的模块有主动安全模块、大灯模块和网关模块。

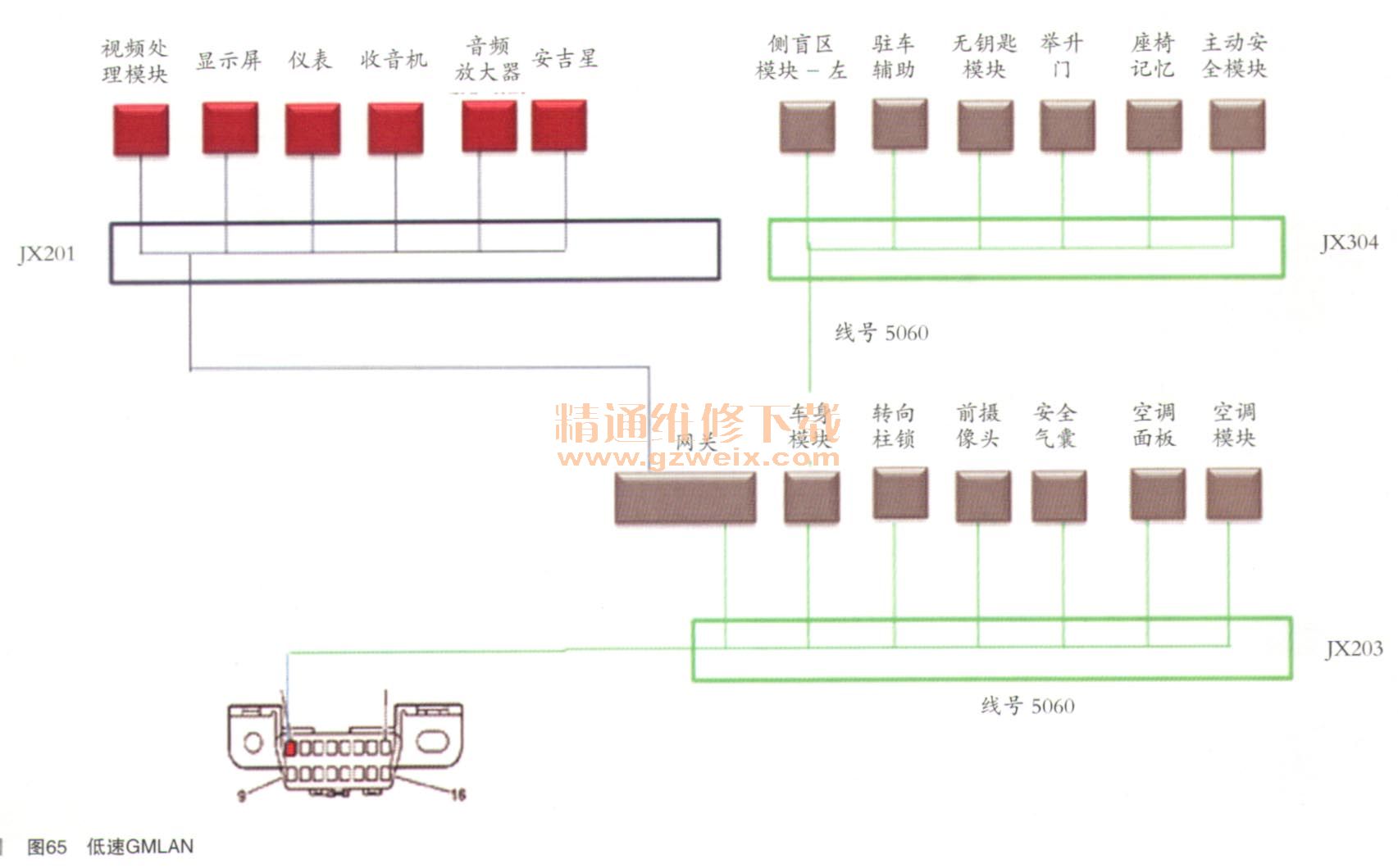

    高速GMLAN模块位置示意图如图64所示。低速网络包含一个低速拓展网络,两个独立的网络通过网关模块进行组合(如图65所示)。

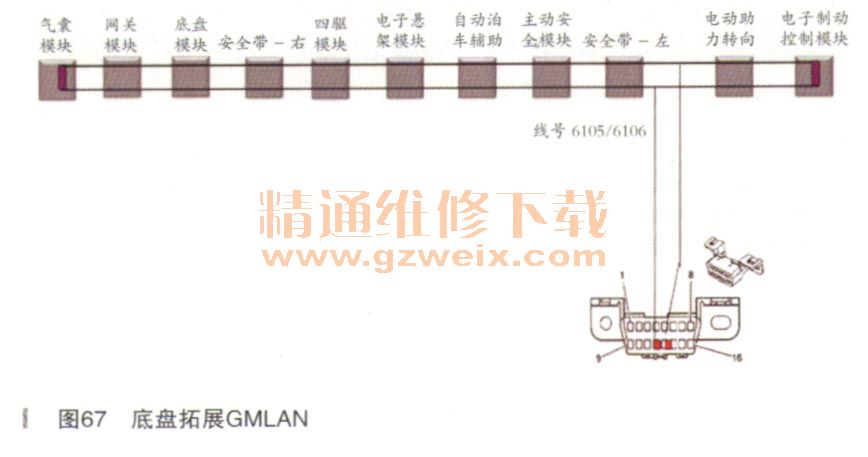

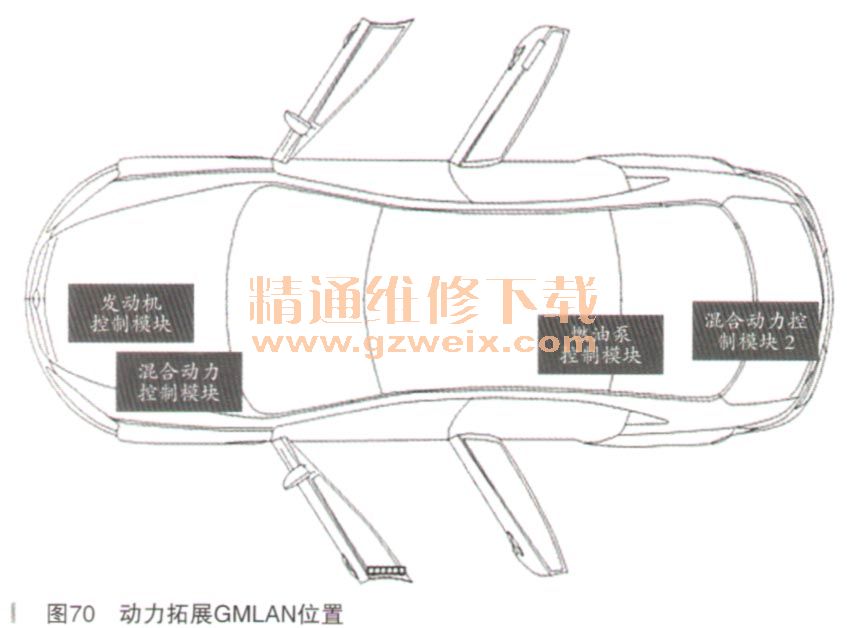

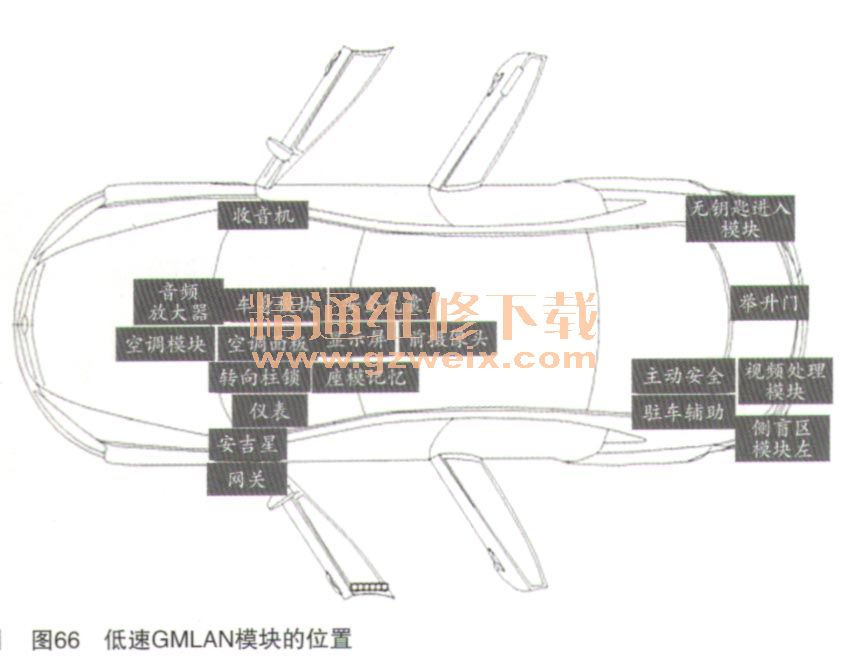

    低速网络包含的模块位置如图66所示。底盘拓展GMLAN示意图如图67所示。底盘拓展GMLAN各模块位置如图68所示。动力拓展GMLAN示意图如图69所示。动力拓展GMLAN各模块位置如图70所示。物体监测总线示意图如图71所示。包含的模块如图72所示。其中左右两个侧盲区模块也是通过独立的物体监测总线进行连接。












[1] [2] [3]  下一页
