保时捷918 Spyder DME发动机电控系统结构与组成（三）

来源：汽车维修技师作者：佚名 2018-06-20 08:35:30

6．充电盒
充电盒包括在保时捷918 Spyder交付时的标配零件范围内。可用作保时捷交流通用充电器以及相关电源电缆和车辆电缆的固定存纳处。保时捷交流通用充电器通过卡入机构固定在充电盒中，并可随时拆下以方便移动使用。前玻璃门可锁止，防止未经允许的使用，如图27、图28所示。

    充电盒必须由有资质的电气技师来安装，因为保时捷交流通用充电器的供电连接位于充电盒中。
    保时捷提供了选配充电电缆（模式3），用于在公共充电站进行充电。它可通过车辆充电口将车载充电器和公共充电站连接。
    数据线路集成在充电电缆（模式3）中，用于车载充电器与公共充电站之间的通信。发生故障时，必须更换整条充电电缆（模式3）。
    7．保时捷直流快速充电桩

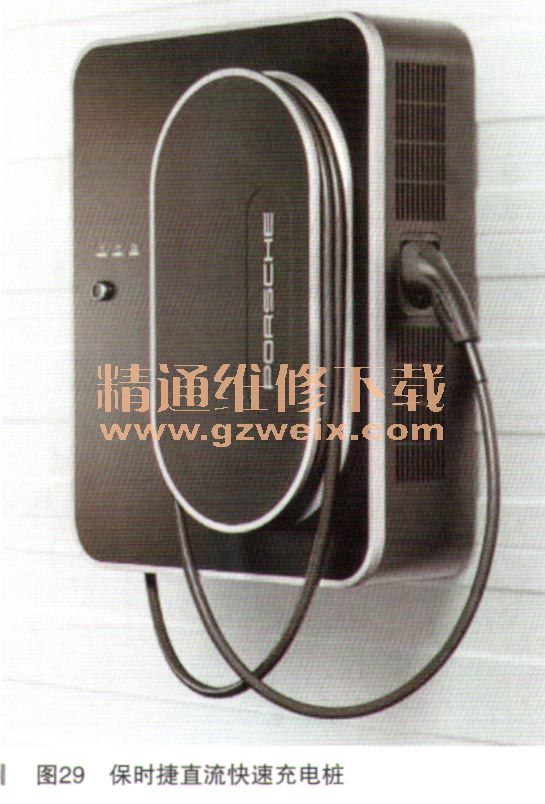

    保时捷直流快速充电桩是保时捷918 Spyder独有的可选精装配件（Tequipment）。得益十保时捷“车速快，充电也快”的理念，大得多的充电电流使得充电时间明显缩短，已不到0.5h，如图29所示。

    它可长期安装在密闭空间（如车库）的墙上。电气技师直接将其接通至当地电网，无须使用插头连接。存在特定于国家／地区的两种型号（美国和世界其他国家和地区。
    如有必要，保时捷直流快速充电桩的充电软件可通过USB端口进行更新。
    ON/OFF开关以及3种状态LED灯位于壳体前部，方便进行装置操作和评估检测到的故障。
    8．各种系统故障及对应的状态显示
    LED灯状态显示说明如表4所示。
