燃油箱压力仅在点火开关打开时监测。燃油箱隔离阀的默认位置为关闭,如果断电则阀关闭。如果系统出现故障并且燃油箱隔离阀处于关闭状态,则此时将无法为车辆加油,这是因为:
·燃油箱无法进行减压,燃油加注口盖无法解锁
在加油期间,排出的燃油蒸气将会通过燃油加注管离开,并会导致燃油分配喷嘴关闭
燃油箱隔离阀也采用了一个机械过压泄压阀和一个过真空泄压阀。如果燃油箱中的压力达到35kPa并且该阀井未由电气方式打开,则机械过压泄压阀将会打开,蒸气将会流至蒸发排放炭罐。如果燃油箱中的真空度达到-9kPa并且该阀并未由电气方式打开,则机械过真空泄压阀将会打开。燃油箱隔离阀在下列情况下将会打开:
·发动机行时的正常燃油箱压力控制
·发动机运行时的蒸发排放炭罐净化控制
·按下加油开关
·临界过压泄压(35kPa)
·过真空泄压(-9kPa)
·
OBD燃油箱泄漏测试
,燃油箱隔离阀
OBD测试
·燃油辅助加热器(FFBH)运行期间
为了能够加油,请执行下列操作:
(1)关闭车辆点火开关,接合
电子驻车制动(
EPB),确保变速器接合在驻车挡(P)。
(2)按下位于仪表驾驶员侧下部开关面板中的加油开关。燃油箱上的隔离阀将会打开,让燃油箱压力恢复正常。仪表(IC)将会显示一条信息,以确认燃油加注口盖已解锁。燃油加注口盖将会解锁。
(3)仪表盘(IC)将会显示一条信息,以确认燃油加注口盖已解锁并可为车辆加油。
燃油箱上的隔离阀保持打开大约10rnin,之后该阀关闭,以防止进一步加油。如果需要进一步加油,请重复上述过程以打开燃油箱上的隔离阀。如果燃油箱压力在10min后末恢复到人气压力的±2kPa范围内,则仪表盘显示一条故障信息,则燃油加注口盖将无法解锁,此时无法为车辆加油。若要让燃油箱压力恢复正常,请手动打开燃油加注口盖。用合适的工具打开燃油加注口内的辅助密封件。此时也许可能听到压力通过通风管恢复正常的声音。保持打开状态5min,以便让压力恢复正常。
5.燃油箱泄漏诊断模块
所有PHEV车辆均配备燃油箱泄漏诊断模块(DMTL)系统。该系统与北美市场汽油发动机车辆上所用的系统相同。DMTL系统将定期检查蒸发排放系统和燃油箱是否存在泄漏。DMTL系统包括蒸发排放系统的部件以及DMTL泵和DMTL过滤器。DMTL过滤器可以在泵操作时防止灰尘吸入系统。若要净化炭罐中的蒸气,DMTL将会打开,以便让空气流过系统,如图55所示。

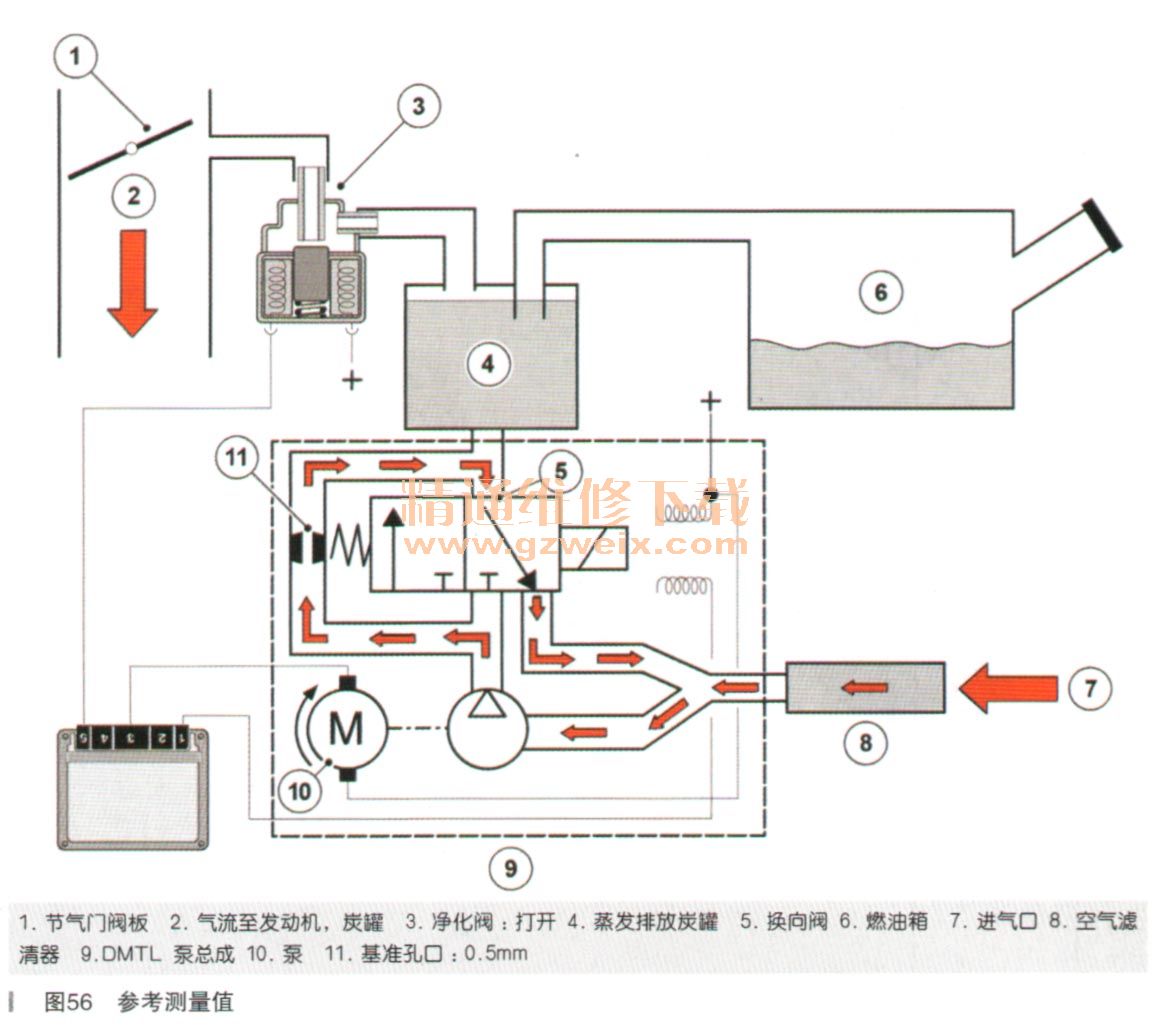

在关闭点火开关并满足特定条件后,PCM将会定期检查是否存在重大泄漏。如果系统检测到燃油箱已加油,DMTL系统将用于确保燃油箱盖已牢固固定。如图56所示,在系统检查是否存在泄漏之前,PCM将运行DMTL泵,该泵通过0.5mm基准孔口泵送空气,然后让其返回至大气中。这使得气泵电机消耗特定的参考电流值。这就为PCM提供了一个参考测量值,作为后续泄漏测量的基础。
确定参考电流后,PCM将关闭换向阀,这将会密封蒸发排放系统。如图57所示,蒸发排放炭罐净化阀保持断电状态,因此将会关闭。来自气泵的输出从基准孔口改道进入蒸发排放系统。当换向阀关闭后,气泵上的形如加压蒸发排放系统,从而增加泵中的负载与电流消耗。通过监测电流增大的速率和程度,PCM可以确定蒸发排放系统中是否存在泄漏。
