四、维修案例
    1．故障案例1：奥迪Q7中央显示屏黑屏，音响无声音

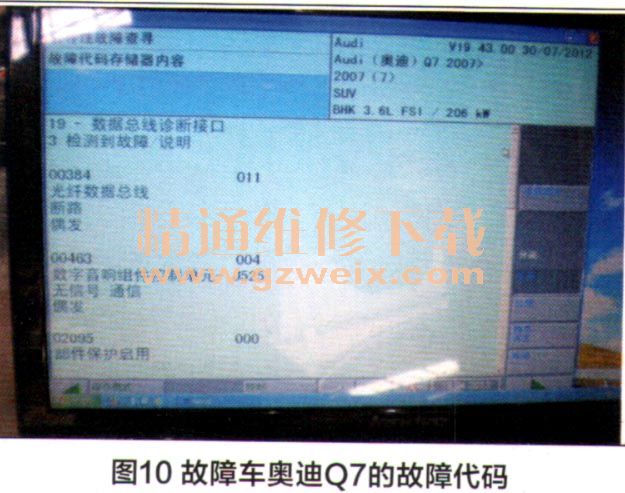

    首先连接奥迪诊断仪器，数据总线诊断接口J533的故障代码如图10所示。

    从故障代码可知，数字音响组件控制单元J525无信号／通信。当MOST断开时，MMI会出现黑屏，并且仪器无法进入MOST系统的各个控制单元。拆下位于后备箱右后方的音响功率放大器J525（图11），拔下并检查功放J525上的光纤插头，点火开关置于“ON”位置后，光纤插头的一个端口有红色的光，另一个端口没有光。将光纤插头的两根光纤分开，只保留会发光的光纤在插头上，另一根不会亮的光纤取下，将该插头连接到功放上。再次将点火开关置于“ON”位置，此时观察功放上空余的光纤插头没有红色的光输出。根据线路图检查功放J525的电源和搭铁线正常，由此可判断功放J525的光纤单元（光导发射器）损坏，导致MOST系统断环。最后，更换功放J525，并做了在线编程，故障排除。

    2．故障案例2：奥迪A6L（C6）音响没有声音，有时MMI显示屏黑屏
    用奥迪诊断仪检测，当出现MMI显示屏黑屏的时候，仪器无法诊断信息电子设备1、收音机、媒体播放器以及功放J525这四个控制单元。根据多年的维修经验，怀疑功放损坏，于是拆下位于后备箱左侧的功率放大器J525，通过肉眼观察功放输入光纤的红色光束比较亮，但是将两根光纤分开后，仅将一根输入光纤连接到功放J525，将点火开关置于“ON”位置，仔细观察发现功放J525输出端的光束比较暗。用光纤短接线连接功放上的光纤插头后，MMI显示屏不再黑屏，只是音响没有声音输出。由此可判断音响功放J525损坏，更换功放J525，并做在线编程后，故障排除。

相关资料：2017年7月大众、奥迪原厂维修信息系统ELSA 6.0
