奔驰GLA260加装梅赛德斯三叉星徽前部照明(二)
来源:汽车维修技师  作者:佚名  2019-02-04 12:36:20



    6.拆下仪表,如图7和图8所示。



    将方向盘向后定位在底部。关闭点火开关,然后将无钥匙启动 (KEYLESS-GO)启动/停止按钮从电子点火开关控制单元上取下(带无钥匙启动的启动功能/代码893)。

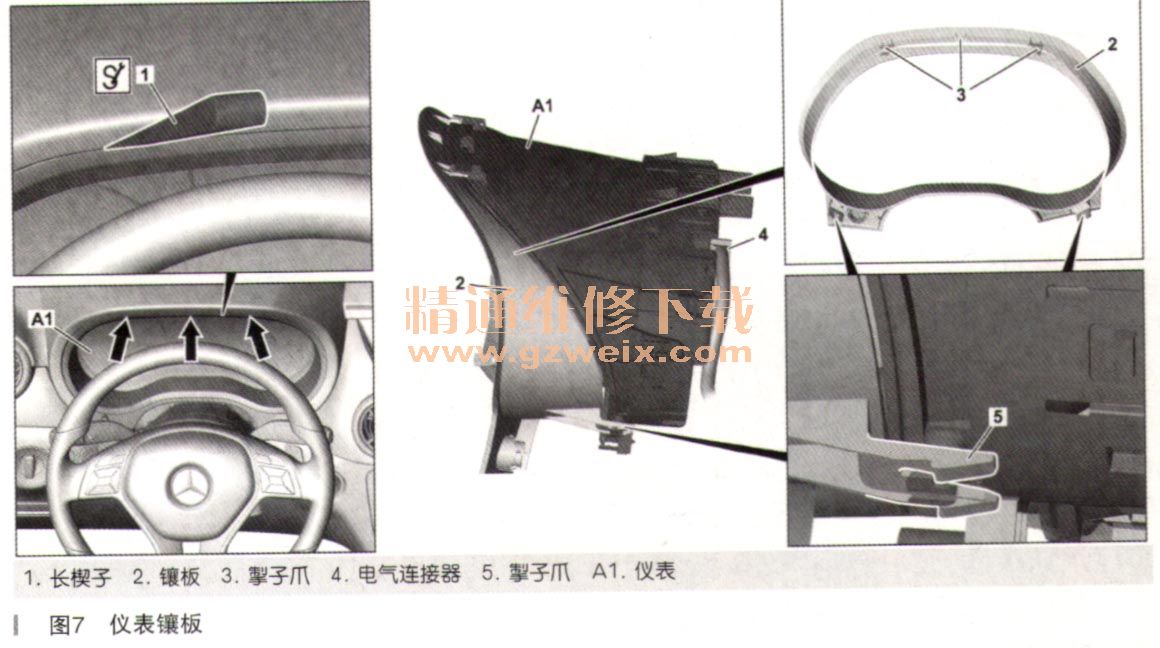

    拆下镶板(2),如图7所示。为此,松开镶板(2)区域内的掣子爪(3、5)(箭头所示),拆下镶板(2),直到可以接触到电气连接器(10)。
    断开电气连接器(10)并拆下镶板(2)。
    将温度传感器(11)从镶板(2)上拆下。
    拆下驾驶员侧的左侧出风口。

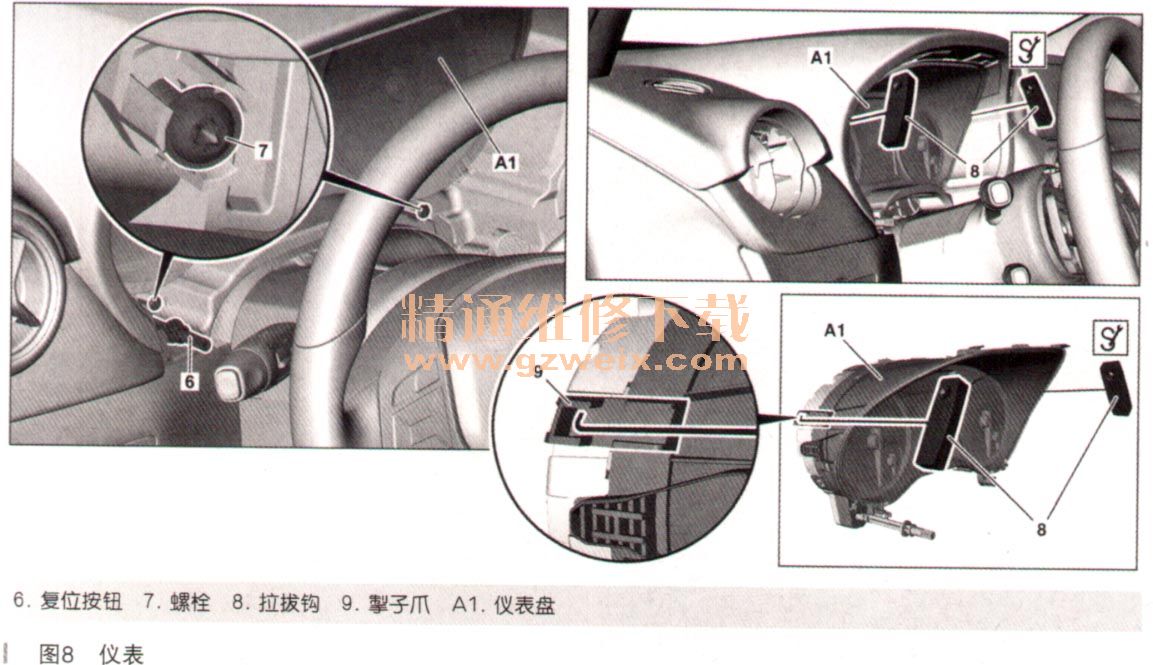

    将复位按钮(6)从仪表盘(A1)中拉出,如图8所示。松开虫到哇(7),直至仪表(A1)松动速到冷(7)留在仪表(A1)上。
    将拉拔钩(8)插入左侧和右侧仪表和仪表之间(A1)。
    向内移动仪表盘(A1)上的掣子爪(9)然后用掣子爪(9)拉动仪表(A1)。仅将仪表(A1)拉出至能够接触到电气连接器(4)的程度。
    将电气连接器(4)从仪表(A1)上分开并拆下仪表(A1)。

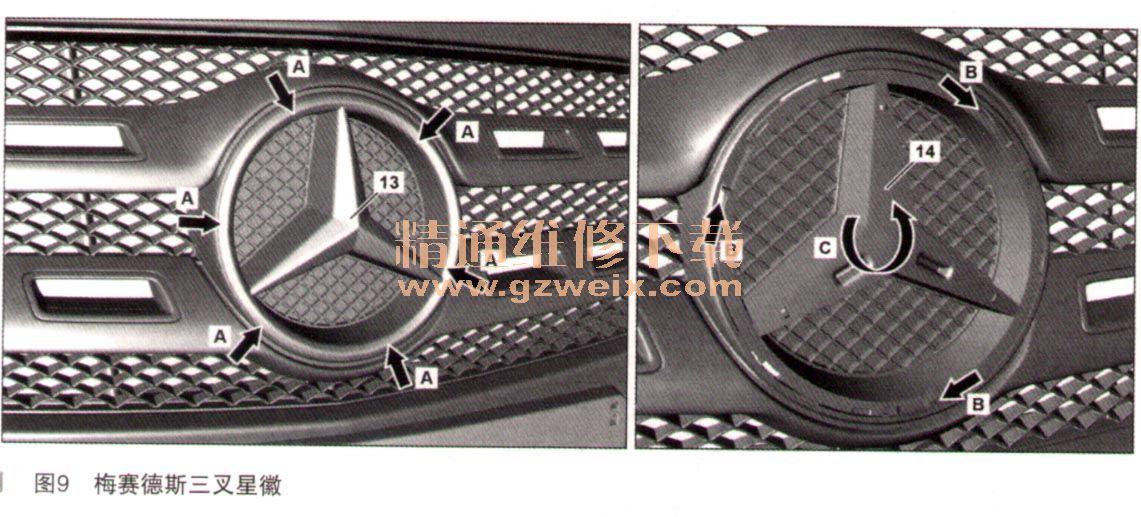

    7.将梅赛德斯三叉星徽从散热器格栅上拆下。逆时针转动梅赛德斯三叉星徽(13)约15°,并从散热器格栅上拆下,如图9所示。

    以下的步骤为安装过程:
    8.安装照明式梅赛德斯三叉星徽(1)的控制单元。

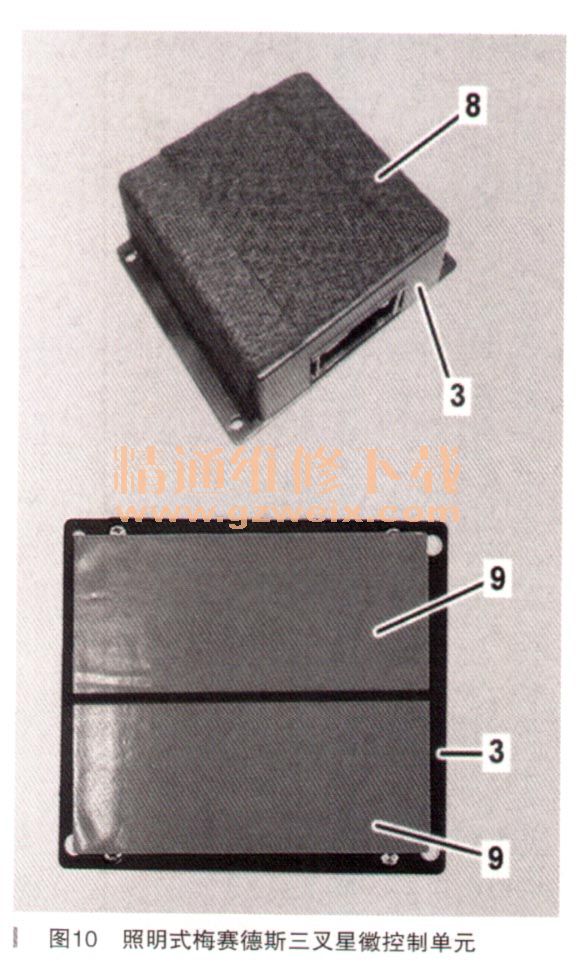

    如图10所示,将安全带胶带(8)黏合到控制单元(3)上。黏合表面必须无油脂和灰尘。

    如图10所示,将尼龙搭扣(9) 黏合到控制单元(3)后部。黏合表面不得沾有灰尘和油脂。
    将载体薄片从尼龙搭扣(9)上拆下。
    清洁车辆中控制单元(3)的接触表面。黏合表面必须无油脂和灰尘。
    如图11所示,将控制单元(3)黏合到A柱上。

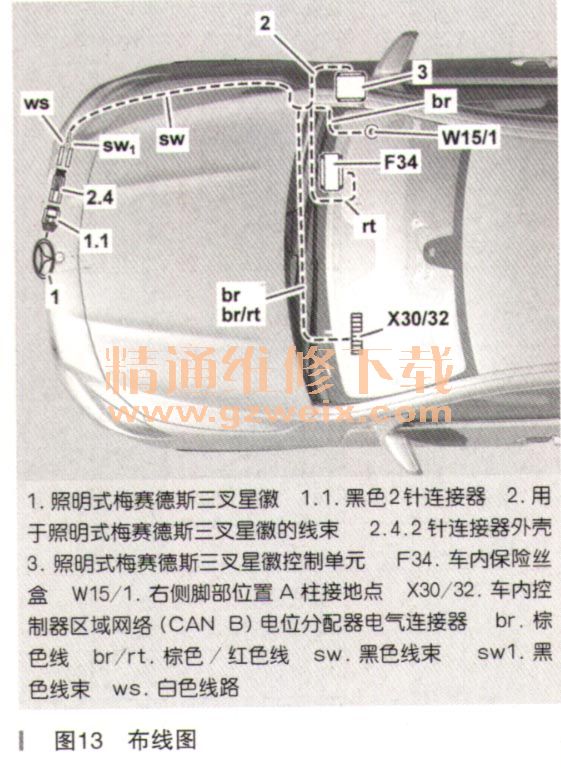

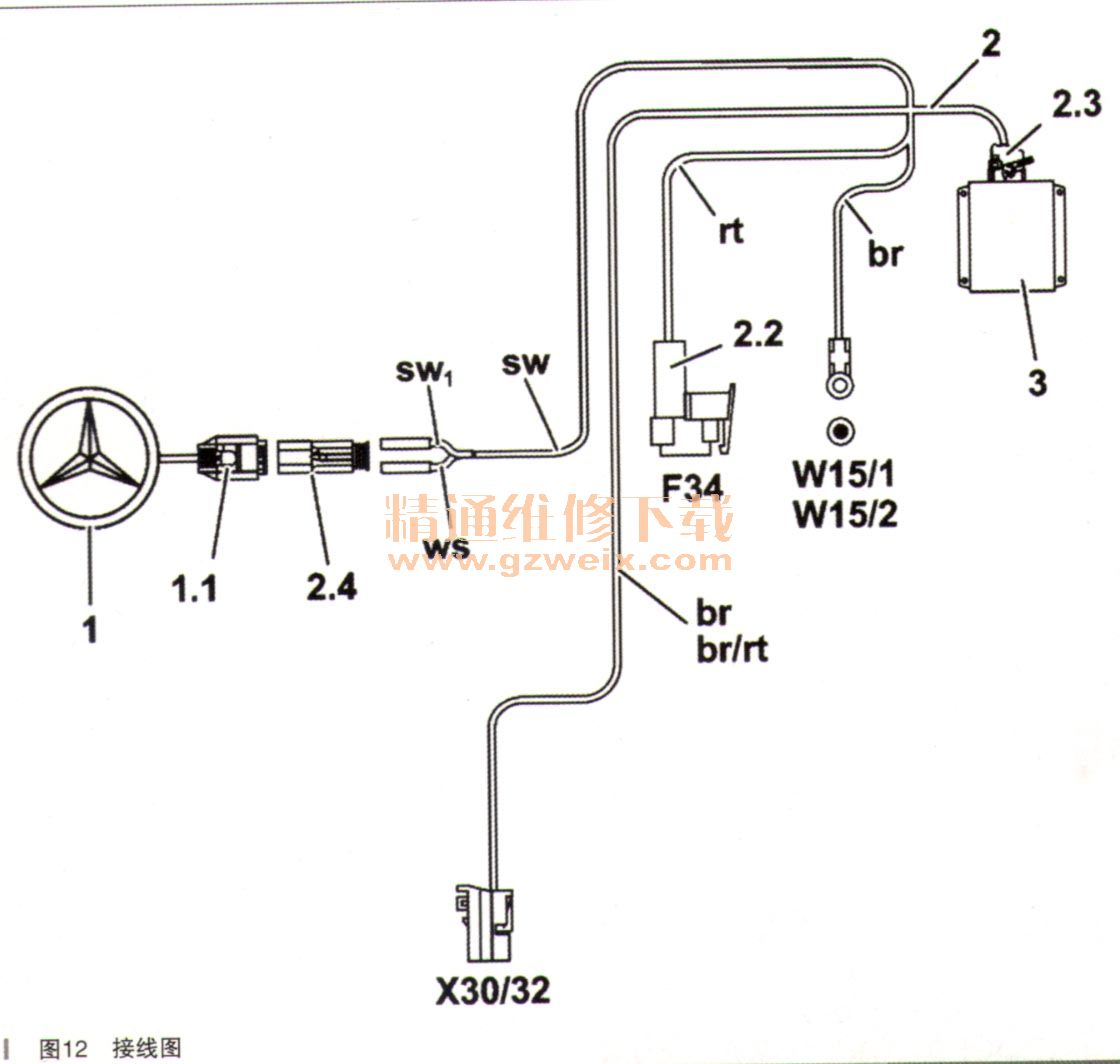

    9.安装照明式梅赛德斯三叉星徽(1)的电线束,如图12、图13所示。
