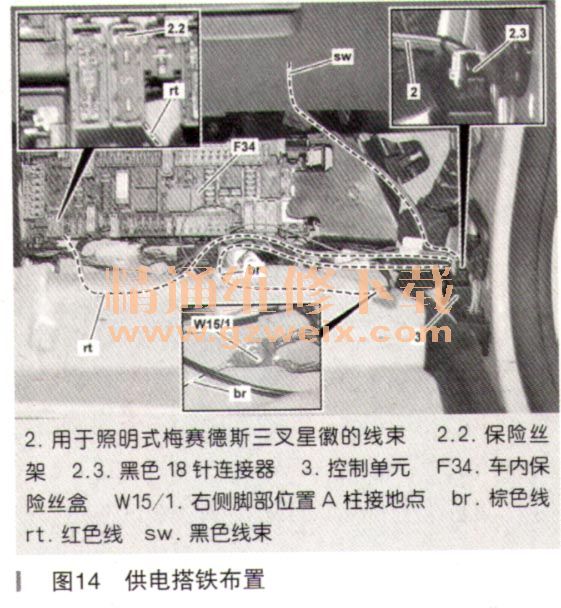

如图14所示，将照明式梅赛德斯奔驰三叉星徽线束（2）上的黑色18针连接器（2.3）与控制单元（3冲比奎并锁止；
车型117.3## 1＃或车型117.9##1＃将引白控制单元（3）的棕色线（BN）铺设到右钡卿部位置A柱接地点（W15/1）并使用电缆扎带固定就位。车型117.3## 2＃或车型117.9## 2＃将引自控制单元（3）的棕色导线（（br）铺设到左侧脚部位置接地点（W15/2）并用电缆扎带固定就位。最多可连接5根接地线，否则就必须使用其他接地点。
车型117.3## 1#或车型117.9##
1＃将照明式梅赛德斯三叉星徽线束（2）上的棕色线（BN）与右狈雌嘟位置A柱接地点（W15/1）相连。车型117.3##2#或车型117.9## 2＃将照明式梅赛德斯三叉星徽（2）线束上的棕色线（BR）与左前脚部位置接地点（W15/2）相连。
将黑色线束（BL）铺设到隔热板中的车辆线束垫圈中并用电缆扎带固定。
将红色线（RD）铺设到车内保险丝盒F34上的插槽S19中并用电缆扎带固定就位，插槽S19带有标签。
将插槽S19上的保险丝托架（2.2）安装到车内保险丝盒（F34）上。
将额定电流5A的保险丝插入保险丝架（2.2）中。

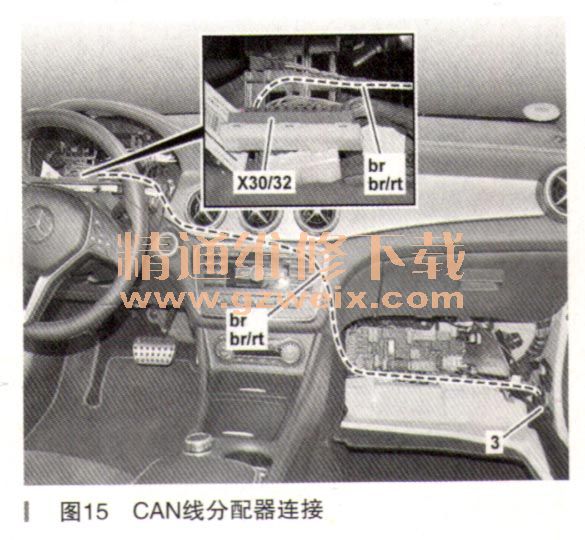

将照明式梅赛德斯三叉星徽线束上的棕色绞合线（BN）和棕色／红色线（BN/RD）从控制单元（3）铺设到车内控制器区域网络（CAN）电位分配器电气连接器（X30/32）并用电缆扎带固定就位，如图15所示。
将车辆线束的黑色2针连接器从车内控制器区域网络（CAN B）电位分配器电气连接器（X30/32）上拆下。如果已分配车内控制器区域网络（CANB）电位分配器电气连接器（X30/32）上的所有插槽。
将车辆线束的黑色2针连接器连接至Y分支线上的黑色2针连接器。如果已分配车内控制器区域网络（CANB）电位分配器电气连接器（X30/32）上的所有插槽。
将照明式梅赛德斯三叉星徽线束的黑色2针连接器与车内控制器区域网络（CAN B）电位分配器电气连接器（X30/32）上的空闲插槽相连。
