沿现有线路将黑色线束（BL）从垫圈（4）铺设至照明式梅赛德斯三叉星徽的安装位置并用电缆扎带固定。

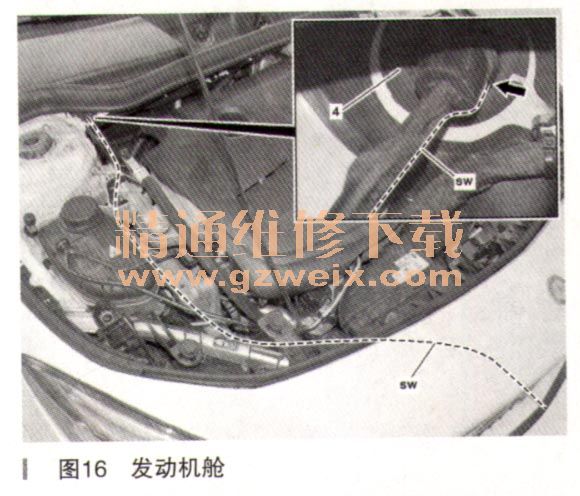

    使用丁基帘线密封眼圈（4）（箭头所示）。

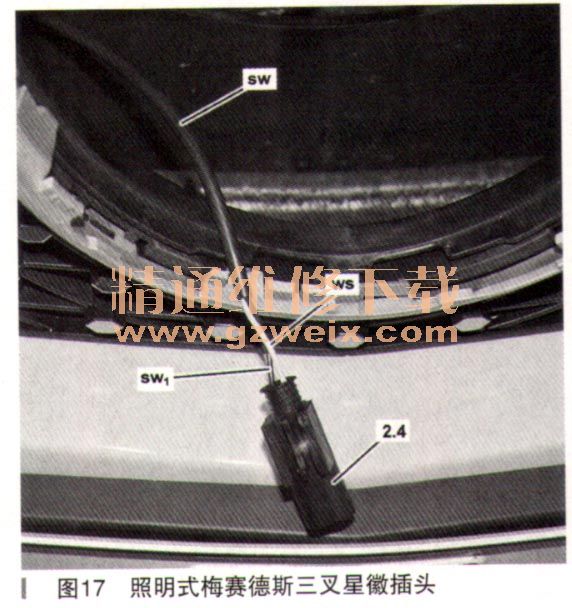

    如图17将黑色线束（BL）安装在黑色2针连接器（2.4冲。触点空腔分配：针脚1=白色线束（WS），针脚2=黑色线束（sw）。安装照明式梅赛德斯三叉星徽时，将黑色2针连接器（2.4）与照明式梅赛德斯三叉星徽的黑色2针连接器相连。
    10．将照明式梅赛德斯三叉星徽（1）与图17的电线束相连。安装照明式梅赛德斯三叉星徽（1）。

    11．安装剩余零部件。通过车辆文件系统（VeDoc）记录加装设备。
    12．检验所有部件安装是否到位。执行功能测试，检查照明式梅赛德斯三叉星徽是否正常工作。照明式梅赛德斯三叉星徽在车门打开或环境照明启用时开启。照明式梅赛德斯三叉星徽在车门打开后或环境照明自动关闭后大约5min后自动关闭。
    以上就是加装的所有步骤。如有不妥之处，欢迎各位汽车界大师批评指正。
