将红色／白色线（RD/WH）从蓝色保险丝架（1.2）上拆下。
    将白色18针连接器（1.1）连接到摄像头护盖控制单元（N42）上（如图8所示）。稍后将摄像头护盖控制单元（N42）插入支架，该支架安装在后排长座椅下的横梁上。

    将摄像头护盖控制单元的线束从摄像头护盖控制单元（N42）铺设至右后车门槛，并使用电缆扎带固定就位。如图9所示。

      将棕色绞线（BN）和棕色／红色线（BN/RD）以及红色／白色线（RD/WH）通过电缆管道铺设至B柱。使用拉拔设备。
    使用棕色／白色线（BN/WH1）和电位分配器（4）延长棕色／白色线（BN/WH）约1000mm。电位分配器（4）包括在基本线束修理包或附加轿车线束修理包中。

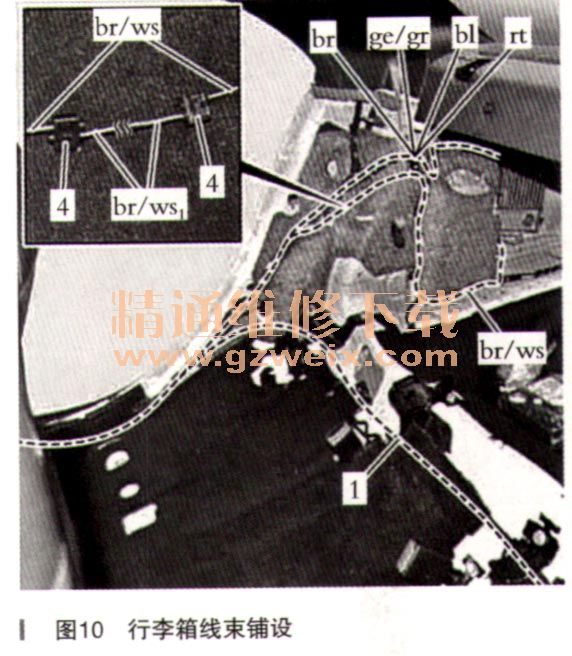

    将红色线（RD），蓝色线（BU），黄色／绿色线（YE/GN），棕色／白色线（BN/WH）以及棕色线（BN）铺设至行李箱。如图10所示。

    将棕色／白色线（BN/WH）铺设至右侧行李箱车轮拱罩接地点（W7）然后连接。稍后将右侧行李箱车轮拱罩接地点（W7）的螺母拧紧至规定的紧固扭矩。

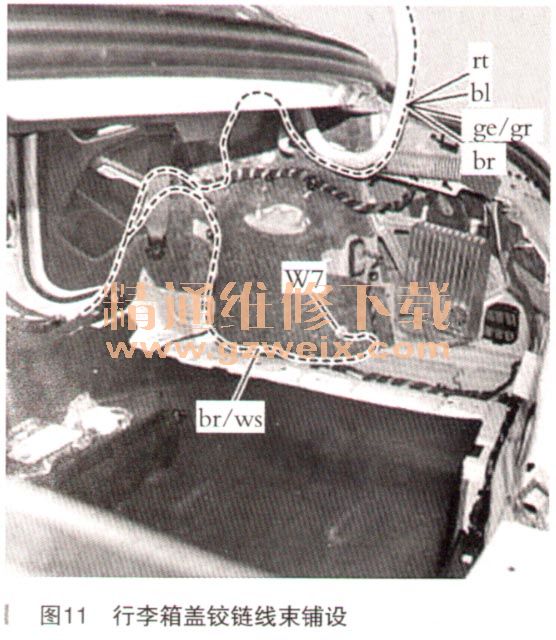

将红色线（RD），蓝色线（BU），黄色／绿色线（YE/GN）以及棕色线（BN）通过行李箱盖铰链铺设至行李箱盖。铺设时确保行李箱盖铰链和轮罩之间有足够的间隙（如图11所示）。否则，会影响行李箱盖铰链的自如活动或折断线路。

    将红色线（RD），蓝色线（BU），黄色／绿色线（YE/GN）以及棕色线（BN）铺设至后部摄像头护盖电机的安装位置。后部摄像头护盖电机位于行李箱盖拉手嵌条中。
    将黑色4针连接器（1.4）连接到后部摄像头护盖电机上。如图12所示。

    沿着现有线路将棕色绞线（BN）和棕色／红色线（BN/RD）以及红色／白色线（RD/WH）通过电缆管道从B柱铺设至车内保险丝盒（F34），如图13所示，并使用电缆扎带固定就位。
