奔驰新款CLA200加装倒车影像

来源：汽车维修技师作者：佚名 2019-02-25 09:41:55

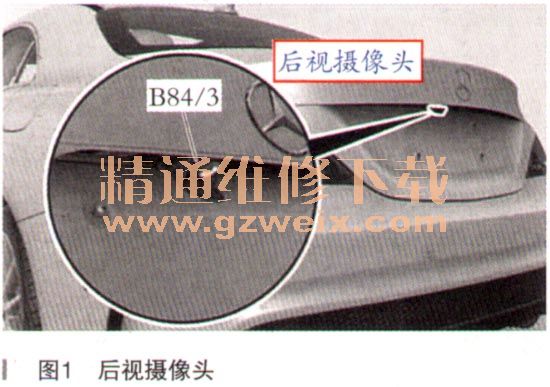

    加装说明：本文和大家分享一下奔驰新款CLA200加装倒车影像后视摄像头（如图1所示）的方法和步骤。此加装适用奔驰新款CLA200，型号117.3。

    加装步骤：此步骤总体来说分为两大类即拆卸和安装，那么我们先来说拆卸部分。
    1．将前排乘客座椅向后移动。
    2．关闭点火开关，取下遥控钥匙。
    3．断开蓄电池接地线。
    4．拆下前车门和右后车门槛装饰条。
    5．分开右前护边的A柱护盖区域和车门槛区域

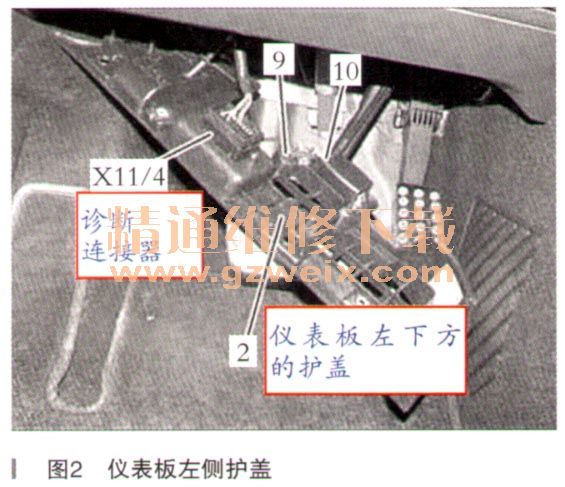

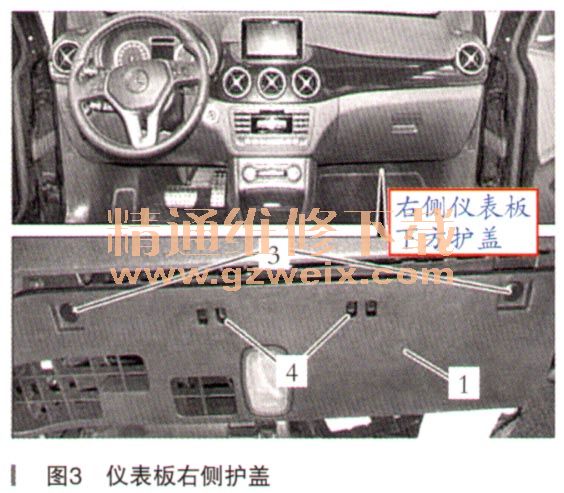

    6．拆下左右两侧仪表板下方的护盖，如图2和图3所示。

    7．松开仪表并在保持线路连接的情况下放到一旁。
    8．将右侧脚部位置中的地板覆盖层向后折起。
    9．松开右前脚坑车内保险丝盒。松开护盖（1）的锁止装置（箭头A）。从车厢内部保险丝盒（F34）的支架（箭头C）上松开护盖，然后拆下。如图4所示。

    10．松开驾驶室管理及数据系统（COMAND）控制单元或收音机，然后在保持线束连接的情况下小心地放到中央控制台上。垫一块干净的布。
    11．分开车门槛区域内的右后护边。
    12．分开右侧下部B柱饰板。
    13．拆下后部坐垫。
    14．拆下后排靠背。
    15．拆下行李箱内的右侧镶板。
    16．拆下行李箱盖镶板。

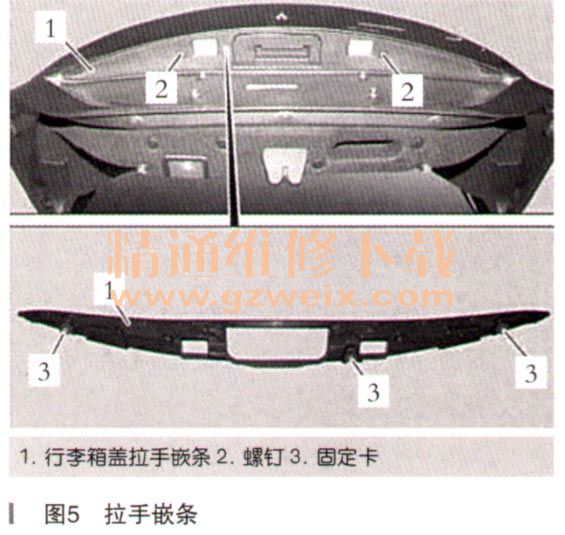

    17．将拉手嵌条从行李箱盖上拆下，如图5所示。行李箱盖拉手嵌条不可再用。

    18．拆下行李箱盖拉手。行李箱盖拉手不可再用。后视摄像头（B84/3）集成在新的行李箱盖拉手中。
    以下的步骤为安装过程：
    19．安装带后视摄像头（B84/3）的新行李箱盖拉手。
    20．将新的拉手嵌条安装到行李箱盖上。

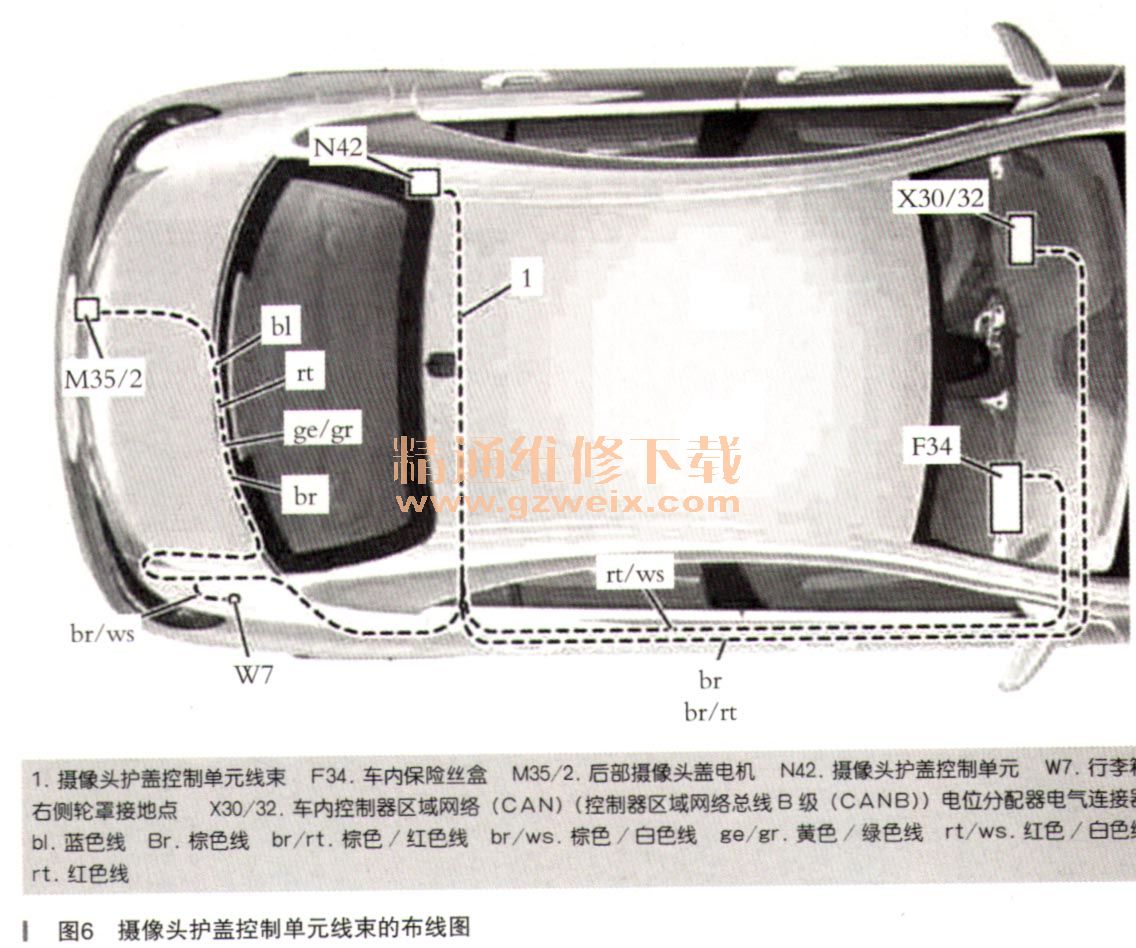

    21．加装后视摄像头（B84/3）线束。线图如图6、图7所示。
