2．整流器和逆变器
（1）整流器概述

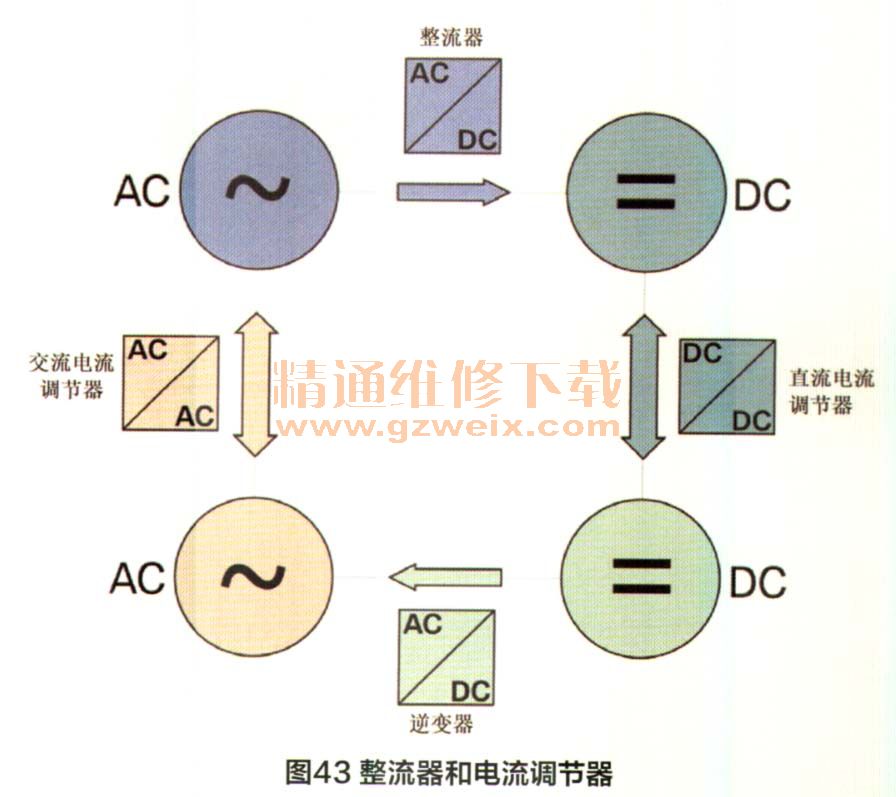

    以电压形式或电压和电流大小进行电能转换的电路被称为整流器。根据其功能可以分为直流整流器、逆变器和变流器。整流器和电流调节器如图43所示，通过整流器可以将交流电压转换为直流电压。相反，也可以将直流电压转换为交流电压。为此需要使用逆变器。通过直流电流调节器可以将直流电压转换成较高或较低的直流电压。直流电流调节器也被称为DC/DC转换器。使用交流电流调节器可以将交流电压转换为另一种较高（振幅）的交流电压。如需改变交流电压的频率，则必须使用变频器。在混合动力车辆中，供电电子装置需要在直流电压和交流电压之间进行双向转换。此外借助供电电子装置可以对电机的工作点进行灵活调节。

（2）整流器

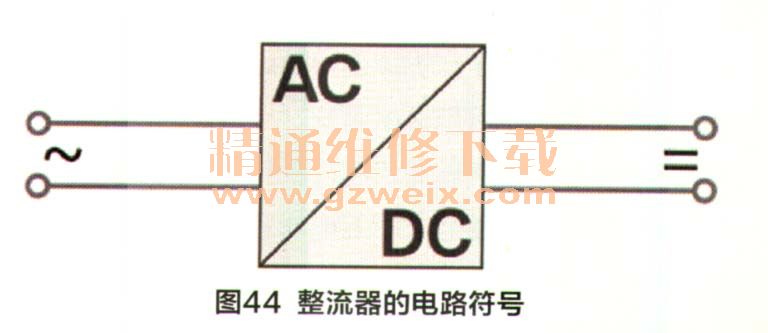

    整流器的电路符号如图44所示，使用整流器可以将交流电压转换为直流电压，整流器由多个互联起来的二极管构成。二极管控制交流电压的各个半波进入一个共同的方向，这样就会产生间歇式的直流电压。为了获得纯直流电压，必须使用电容或扼流圈对经过整流器的电压进行平滑处理，可以通过无需控制的半导体二极或利用可控晶闸管实现整流，可控整流器需要固定的控制电压，通过该电压在特定的时间打开和关闭电子开关以起到整流作用。可控整流器通过电子开关如晶闸管和金属氧化物半导体场效应晶体管实现其功能。不可控整流器在进行交流电整流时没有附加的控制电子装置。

 （3）带有二极管的整流器电路
    如图45所示，单通道整流器只能对交流电压的半波进行整流。而另外半波则无法通过。这种电路的缺点是波纹大、效率低。为了能够使用这种经过整流的电压，必须进行平滑处理。波纹具有与输入电压相同的频率。
