大众迈腾B7L与B8L轿车燃油泵控制电路分析
来源:汽车维修  作者:佚名  2019-12-05 09:56:34

     一、迈腾B7L燃油泵控制电路

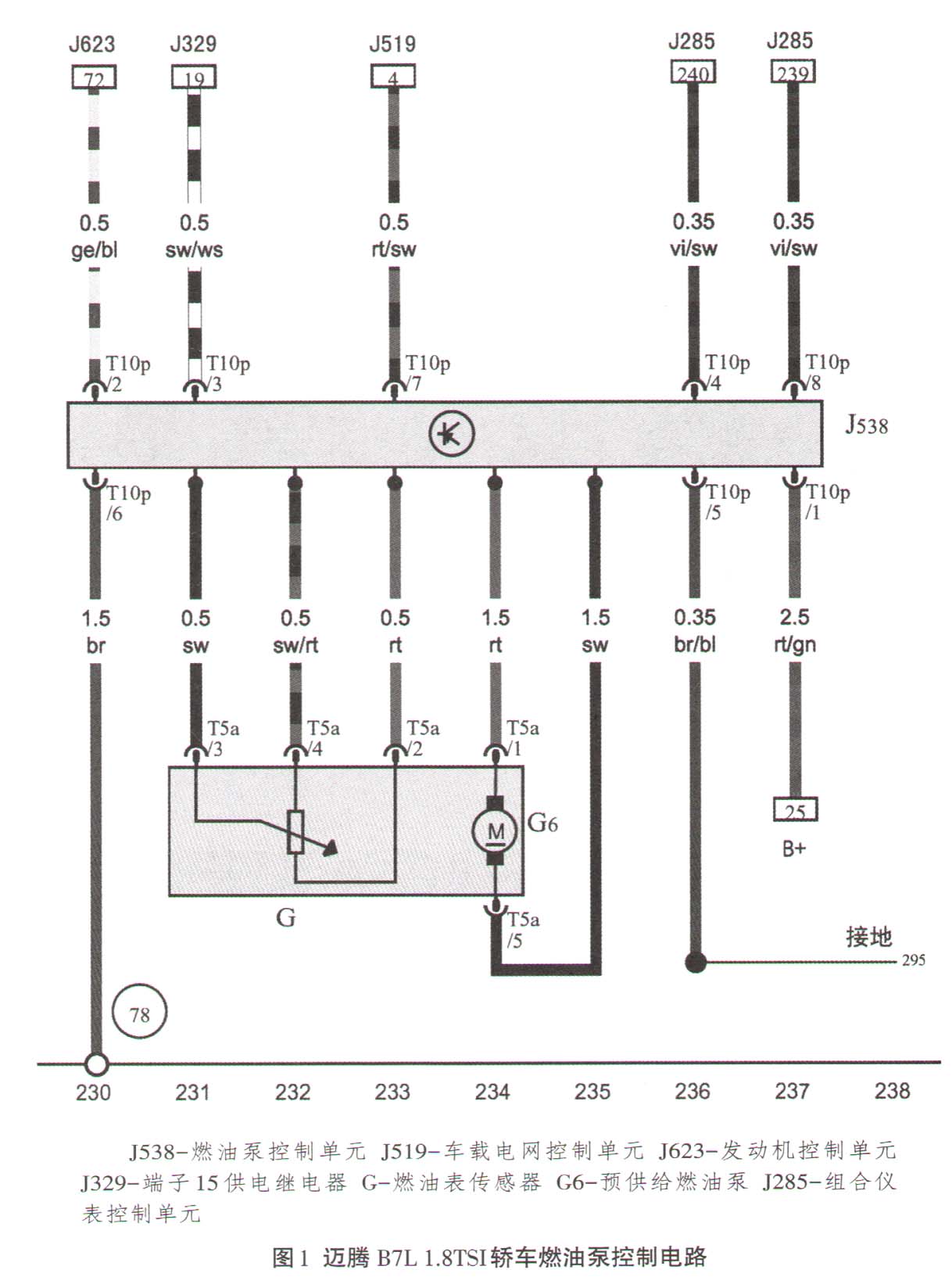

    迈腾B7L的含义是第7代迈腾B级加长版轿车。图1为迈腾B7L1.8TSI轿车燃油泵控制电路。
    1.线路特点
    燃油泵控制单元J538上有2个插接器,分别为T5a与T10p。
      (1) T5a为5针插接器,其中2针即T5a/1与T5a/5连接燃油泵G6,另3针即T5a/2、T5a/3、T5a/4连接燃油表传感器G。
    (2) T10p为10针插接器。
    T10p/1通过保险SC36、SA6与蓄电池正极B+相连接,为J538提供常电源。
    T10p/2与发动机控制单元J623相连接,J623为J538提供发动机转速信号。
    T10p/3与端子15供电继电器(俗称ON挡继电器)J329相连接,J329为J538提供点火开关打开(即ON状态)信号。
    Tl0p/4与T10p/8去组合仪表,与组合仪表的控制单元J285相连接,为J285提供燃油量信号。
    T10p/5与T10p/6与接地线相连接。
    T10p/7与车载电网控制单元J519相连接,J519为J538提供左前车门开启信号。
    T10p/9, T10p/ 10两针为空。
      2.工作原理
      当J538收到J519送来的左前车门开启信号或J329送来的点火开关打开信号(即ON挡)时,会驱使燃油泵转动几秒钟,实现预供油。
      发动机起动瞬间或车辆正常行驶期间,当J538收到J623送来的发动机转速信号时,燃油泵正常运转。
      3.故障检修方法
       (1)点火开关置于ON,用解码器执行元件驱动功能来测试燃油泵运行状况,正常应能听到燃油泵运转的声音,如果听不到运转声,说明油泵或其控制系统(J538自身及其相关电路)出现故障。
      (2)测量燃油泵电机两端电压。开启左前车门、点火开关ON及起动发动机3种情况下,用万用表测量燃油泵电机两端电压,正常情况下均应为蓄电池电压。如果没有电压,可能原因为J538自身或其相关电路存在故障。实际维修中一般先检查J538的常电供电线路,如图2所示。

[1] [2]  下一页
