剖析丰田卡罗拉双擎混合动力系统结构原理(三)
来源:汽车与驾驶维修  作者:佚名  2020-02-12 09:16:00

    工作原理如图34所示,这意味着大的电力供给由小电流提供,发挥高输出电动机性能,提高系统整体的效率,同时这也意味着变压器将变得更小更轻。
    (3) DC/DC转换器

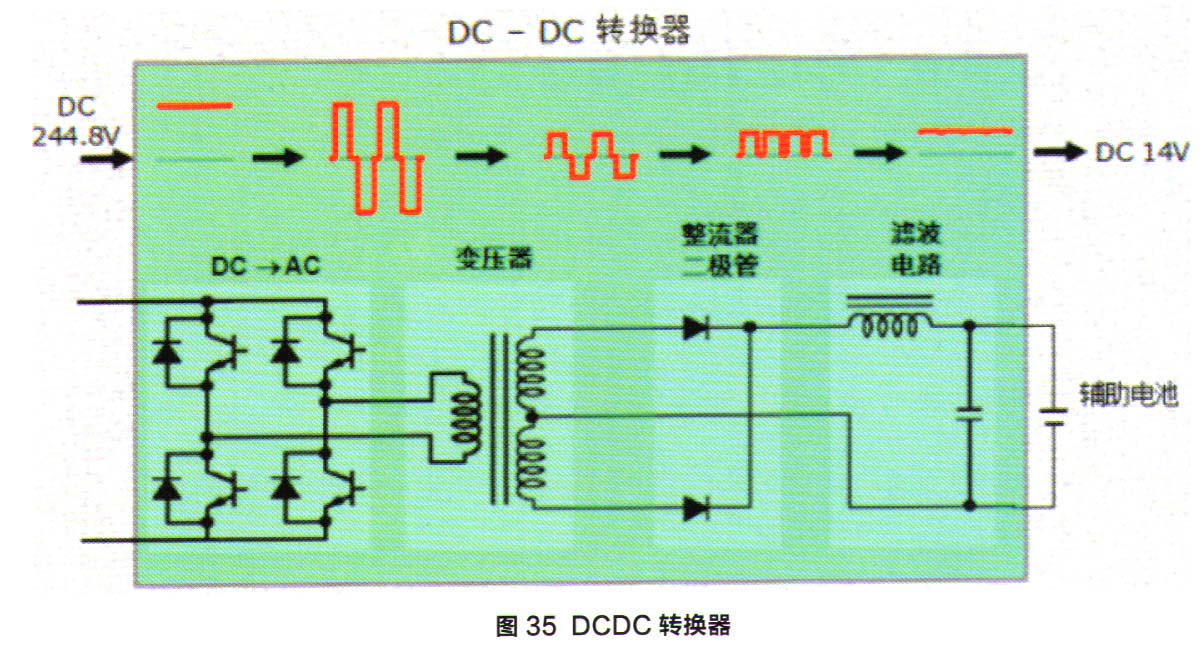

    DC/DC转换器将HV蓄电池和发电机发出的244.8/201.6V直流电流减压至12.0V,以供车辆的辅助设备、电子部件ECU作为电源使用(图35).

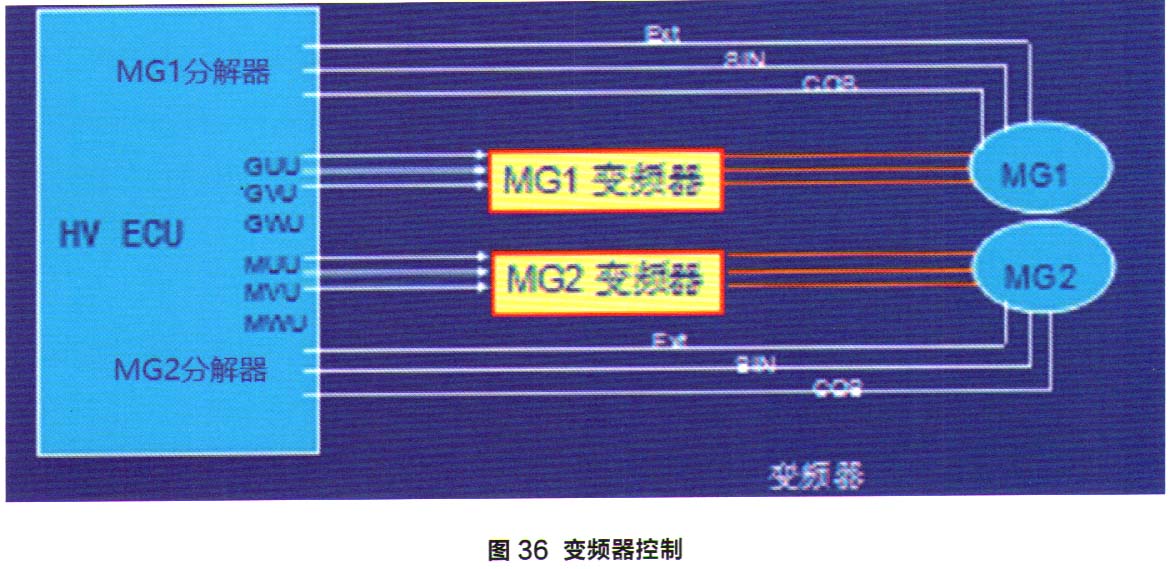

    HVECU控制变频器,首先将HV蓄电池直流电转换为交流电输给MG1/2,然后将MG1的交流电经过交一直一交转换后输给MG2最后切断MG1/2的电流。控制方式如图36所示。

    7.HV ECU
    HV ECU的控制有以下几个方面。
    (1)系统监视控制
    蓄电池ECU监测HV蓄电池的充电状态,并发送给HV ECU,如果蓄电池电量过低,HV ECU提高发动机输出功率,带动MG1发电。如果在低速时发动机未启动,则控制MG1先启动发动机,然后通过发动机给蓄电池充电。如果蓄电池或电机过热,那么限制动力输出,直到蓄电池或电机恢复正常温度。
    (2)关闭控制
    车辆处于N挡时,电机被关闭,如果紧急制动,导致ABS工作,在制动停止后,恢复MG2工作给汽车车轮提供辅助动力。
    车辆在D/B挡时在轻踩制动踏板,随后再生制动工作,如果此时挂入N挡,则再生制动会逐渐减小直至MG2被关闭,而液压制动会加强。
