路虎发现运动插电式混合动力系统技术亮点(二)
来源:汽车维修与保养  作者:佚名  2021-05-17 08:49:56

15.等电位连接
    HV系统的所有电气部件都有一个接至车辆底盘的电气等电位连接。这将确保不会因为HV部件和金属底盘部件之间的压差产生电击。具有单独的电气等电位连接的HV部件包括:
    VHvJ蓄电池;②DC/DC;③BCCM; .HVJB;⑤ HV冷却液加热器。
    电动空调(A/C)压缩机和混合动力驱动总成使用发动机和变速器接地连接。

四、PHEV相关部件冷却
1.电力驱动部件的冷却

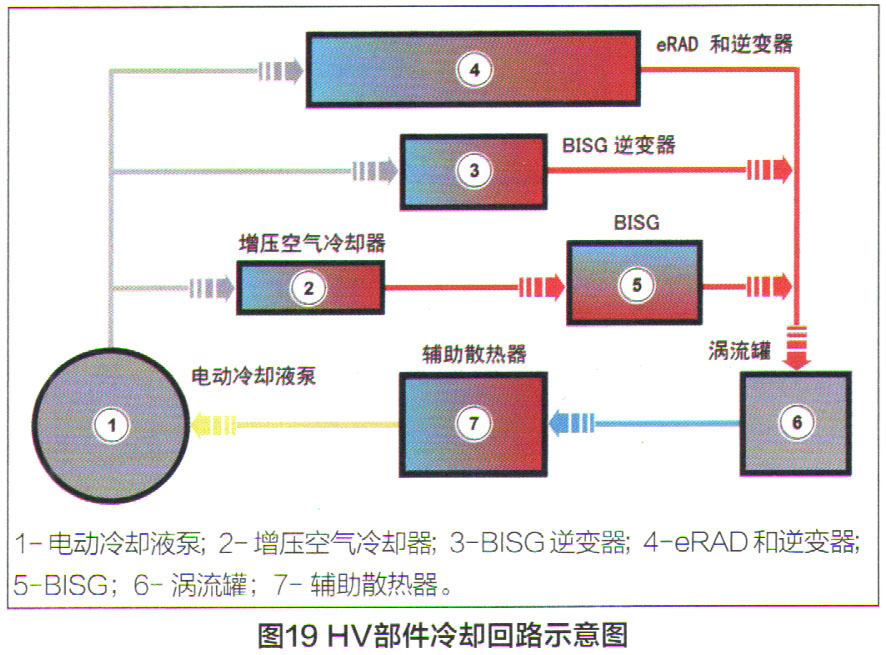

    PHEV相关部件冷却管道如图18所示,冷却回路示意图如图19所示。发动机冷却液循环流过高压(HV)部件,以便对其进行冷却。PCM控制以下高压电气部件的冷却:

    ①高压接线盒HVJB(包含DC/DC转换器和BCCM充电控制模块);
    ②电动后驱动器(eRAD);
    ③eRAD逆变器;
    ④HV BISG;
    ⑤HV BISG逆变器。
    PCM利用这些温度传感器来确定流经HV电气部件所需的发动机冷却液流量。
