五、开环
当发动机刚启动且转速高于400r/min时,系统进入“开环”操作。在开环模式中,发动机控制模块(ECM)忽略来自
氧传感器的信号,并根据来自发动机冷却液温度传感器(ECT)和进气压力温度传感器的进气压力信号输入计算
空燃比。直到发动机启动一段时间后,
氧传感器电压输出出现变化,显示温度足够高,可以进入正常操作。
六、闭环
氧传感器是闭环燃油控制系统的一个重要标示性传感器,在“闭环”中,发动机控制模块根据
氧传感器信号计算
空燃比(即喷油器接通时间),从而使
空燃比始终非常接近理论
空燃比(14.7:1,这时
氧传感器信号电压为0.45V),使三元催化净化器达到最佳的转换效率。当参与发动机燃烧的
空燃比变稀时,排气之中的氧聚集含量增加,
氧传感器的输出
电压降低,反之输出电压值则增高由此向ECM反馈
空燃比的状况。一旦发动机控制模块确认
氧传感器故障,将立即转为“开环”控制,不再根据
氧传感器的信号对
空燃比进行调整。
1.安装时
氧传感器的导线连接必须重新固定到原来的位置。必须避免电线连接接触排气管。
2.加热型
氧传感器螺纹上采用了一种特殊的防粘剂。该防粘剂由液体石墨和玻璃珠组成。石墨将被烧掉,但玻璃珠会保留,这使传感器就易于拆卸。如果传感器拆下后需要重新安装,则安装前必须在螺纹上涂抹防粘剂。以便下次维修拆卸。
加热型
氧传感器连接器必须无油脂、灰尘和其他污染物。不要使用任何类型的清洗剂。切勿掉落或鲁莽操作传感器,如果掉落,需更换新的
氧传感器。
八、检查和故障判断
表1所示为四线传感器接线识别,如图5所示,四线
氧传感器有三根线和发动机控制模块(ECM)连接,其中两根是
氧传感器信号线(A、B),剩下一根是加热器线(C,加热器线受ECM控制。还剩下一根线是正极(D),与主继电器(或燃油泵继电器,根据车型不同而定)连接。

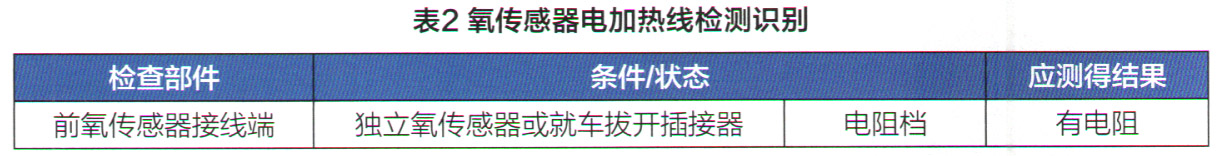

如图表2和图6所示,用检测手段找电阻加热线。一个单独的四线
氧传感器或拔开在三元催化器上安装的
氧传感器插接器,万用表红黑表笔分别探接两根导线,检测其电阻,如果两根之间存在电阻,那么可以确定这两根线是加热线。
如表3所示,在两根加热线之间出正负线。在着车状态下,万用表就车测量
氧传感器加热线电压,如果有一根是
蓄电池电压,那么这根导线就是加热线正极。自然另一根就是加热线负极,其电压小于
蓄电池电压且大于0V。
如表4所示,上述已经找到两根加热线,那么四线
氧传感器还有剩余两根信号线,用万用表测试即可识别判断,以下这些检测判断依然是实践中绝招干货。
(1)方法一:就车检侧
不拆下
氧传感器,拔下
氧传感器插接器。用万用表电压档,红黑表笔分别接两根信号线,然后来回着车加油门,直到万用表电压显示到1V左右(基本在1V以下),如果万用表显示负数值,那么表示黑表笔接端为正极,另一端为负极。如果显示正的数值,那么红表笔测一端为正极,另一端为负极。
拆下
氧传感器,用酒精灯、几个打火机等火焰比较壮的火,烧
氧传感器,使其温度加热。同样用万用表测其两根信号线之间电压,直到万用表电压显示到1V左右(这样烧很难到达1V,但接近于1V,不影响极性判断),与就车检测同样的方法判断正负极。如果红黑表笔接线极性相反了,正负极自然分辩出来了。
①如表5和图7所示,车检测
氧传感器,着车,使用万用表黑表笔搭铁,红表笔进行测试加热正极。如果不符合表中应测得结果,要么供电电路问题,要么
ECU故障,则需要进一步检修电路和
ECU。
