氧传感器的基本检测
来源:汽车维修与保养  作者:佚名  2021-08-21 13:28:58

    ②如表6所示,车检测氧传感器,着车,使用万用表黑表笔搭铁,红表笔进行测试加热负,那么应该小于蓄电池电压。
    ③如表7所示,车检测氧传感器,着车,使用万用表黑表笔搭铁,红表笔进行测试信号负极(该线进ECU搭铁),那么表中应测得结果应该小于0.2V。
    ④如表8所示,车检测氧传感器,着车,使用万用表黑表笔搭铁,红表笔进行测试信号正极电压。
    怠速情况下,氧传感器信号测得结果应该0.3~0.7V之间变化,而且每次跃变都通过0.45V,且这种跃变每10s8次。那么氧传感器为正常。
    如果在接近于上述数值范围的0.1v上下变化(比如0.2~0.8V之间),那么勉强可用,但如果变化太大,氧传感器存在故障,应该更换。
(2)氧传感器信号线电压差
    正常情况下,氧传感器的信号(接地)和信号(+)之间有个电压差,这个电压差0.45V左右、在0~1V之间。因为ECU内部电路设计问题,信号地可能就不是完全接地的负极,设计时候它可能是个带电压的,假如这个电压是1.6V,那么加上0.45V的电压差就是1.6+0.45V=2.05V,那么我们去测量的信号(+)的电压正常一定是在2.05V左右。也就是说,氧传感器信号(接地)电压为基准电压0V,测得两根信号线间电压应该在0~1v间变化。
(3)用故障诊断仪检侧氧传感器电压变化
    观察氧传感器电压值,加油门在转速在2000r/min以上,来回加油门,如果信号电压能从0到1V左右,那么氧传感器为良好。如果在电压在0处不跳变,那么可以确定氧传感器已经存在故障,需更换。
(4)六线宽域氧传感器接线

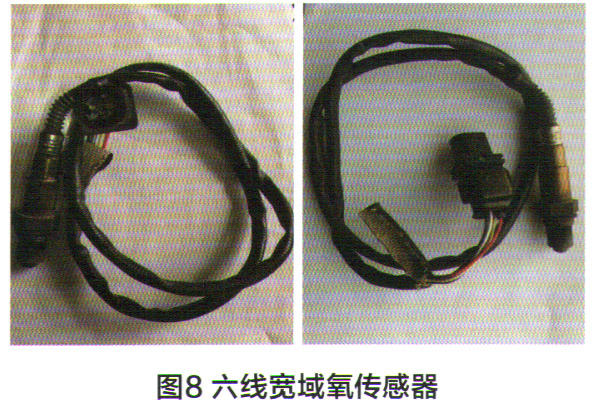

    六线宽域氧传感器进入氧传感器端其实是也是五根线,到通往ECU端为六线(氧传感器插接器六个针脚),那么多的这一根线是微调电阻的,微调电阻是出厂时候设定好的,密封在氧传感器插接器内,图8所示为六线宽域氧传感器
    氧传感器(图9)的五根线分别是:两根加热线(加热正极、加热负极占空比控制),一根虚拟地线,一根氧信号(参考电压),一根氧泵电流信号。如果六个针脚,那么其中一根是泵电流反馈(微调电阻的)。
