随着汽车工业的飞速发展，汽车新技术不断涌现，诸如新能源技术、混动技术、纯电动技术等，其实最为重要的是汽车动力总成的重新匹配，原来是内燃机加变速器，现在是混动加变速器或电动机加变速器等。而变速器技术一直以来属于汽车系统中最前沿、最高端最复杂的技术，因此我们在近年来发现汽车自动变速器技术的发展也是突飞猛进，它不再仅仅局限于液力传动的多挡位AT技术、智能CVT、多挡DCT以及AMT等，在智能化及控制策略方面都有了很大幅度的提升。
    目前就AT技术而言，传动比范围越来越宽且挡位数越来越多。德国ZF公司及奔驰公司均已突破9速自动变速器；CVT也不再是小排量的标配，承载扭矩方面也越来越高；而DCT的发展速度是最快的。2008年国产一汽迈腾第一个使用美国博格华纳6速DCT（DQ250），如今奔驰、宝马、保时捷、福特、沃尔沃、奥迪、本田、通用、比亚迪等均在使用6速或7速DCT变速器（包括干式和湿式）；而相对低端车型则重点选择AMT，原来的马瑞利系统加机械手动变速器逐渐被电机加机械手动变速器所取代。
    无论是多挡位AT、CVT、还是DCT从原始设计研发到生产加工，再到标定应用，总会出现各种问题。这说明任何一个小的单元或零部件生产出来后在精度上都可能存在一定的公差，不会达到百分之百的设计要求，同时即便达到设计要求，也有可能达不到应用要求，这就是我们经常所说的缺陷。出现缺陷问题并不可怕，它属于正常情况，但需要后续的升级改进。公差也好，缺陷也罢，经过市场的考验才逐渐暴露出具体问题。因此，从汽车后市场反观自动变速器设计要求，我们从当前国内一些主流车型的自动变速器，具有一定普遍性的案例进行分享，当然涉及软件缺陷部分的问题我们在这里不做探讨，只与硬件相关的问题进行分析，其中涉及AT、CVT和DCT三种类型的变速器。

    一、AT变速器常见问题分析及解决方案
    1．马自达系列4挡变速器锁挡问题

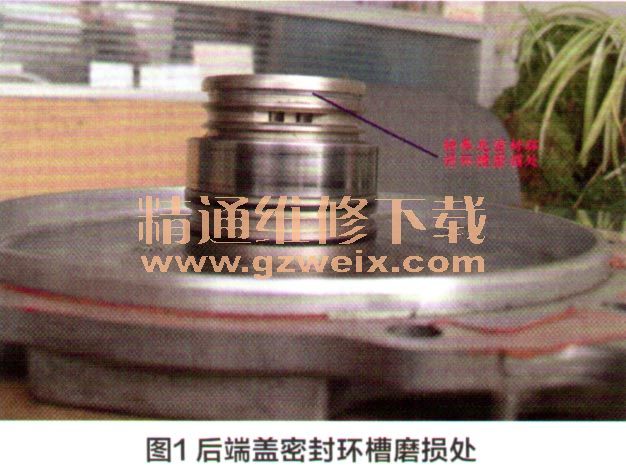

    早在2003年左右搭载4AT的马自达系列车型经常出现打滑、锁挡的故障。经过拆解发现后尾盖3/4挡离合器供油密封环槽处有严重的磨损（图1），导致该油路存在泄漏并最终使3/4挡离合器烧损。可是更换了新的后尾盖及其他部件后，仅仅使用了约3个月同样的问题还会重现。

    故障现象：2-3挡打滑、锁挡（P0730）。实际试车时发现2-3挡打滑，随即变速器故障指示灯点亮，同时变速器锁在3挡上。读取故障码是P0730----挡位传动比错误；
    涉及车型：马自达6（M6）、福美来、普力马等；
    涉及箱型：FN4A-EL系列（维修中惯称4F27E）；
    解决方案：更换改进型后端盖，同时注意散热器流量；
    总结分析：为什么新的后尾盖寿命那么短？有人认为强度不够，有人认为是密封环材质问题。其实真正的原因与材料本身关系不大，主要与该变速器的冷却润滑油路走向有直接关系。为什么同款的变速器装在福特福克斯车辆上没有问题？原来在马自达系列车型上变速器的散热回油管路从发动机冷却器出来后直接与变速器中间壳体的润滑管路进行连接，经过中间壳体后尾部与后尾盖润滑油道孔（该润滑油路主要为后尾盖密封环及环槽进行润滑）进行对接，然后通过后尾盖中心油道孔直接传递至需要润滑的密封环及环槽处。而福克斯的油路走向是从发动机冷却器过来的冷却回油管路直接连接到后尾盖上，这样省去两个弯路让润滑更直接，从而解决了这一问题（图2、图3）。






    2．大众09G6挡变速器打滑锁挡问题
    日本爱信公司生产的型号为TF-60SN（大众命名09 G）型6速自动变速器在2006年国内装车以来，问题确实也不少。其中在机械传递方面经常出现3-4挡打滑以及锁3挡故障，检测中电控系统也是经常设置P0730或P0734挡位传动比或4挡传动比错误的故障码。经检修发现4/5/6挡离合器-K2离合器活塞损坏（一体式活塞的外侧橡胶唇面受伤），可是在实际维修中更换了全新的活塞后，使用一段时间同样的问题还会再现。
    故障现象：热车后3-4挡打滑，打滑严重时变速器会设置故障码并启动应急模式（锁挡）；
    故障码：传动比偶发性故障码；

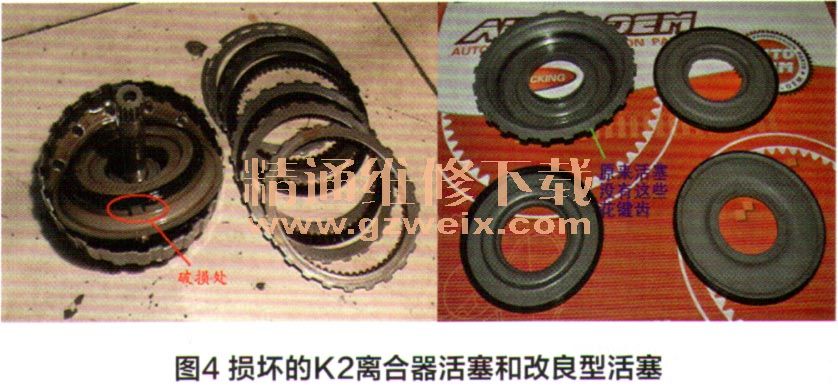

    解决方案：更换改良活塞（见图4右侧带外齿的活塞）；

    总结分析：因离心力过大导致唇形活塞损坏。在09G变速器中仅有K2离合器直接与输入轴相连，而其他两个离合器（K1和K3）则是经过行星齿轮的减速过程连接相关元件的（始终低于输入轴转速），因此当输入转速过高时离合器活塞本身会形成过大的离心力，而活塞在工作驱动油压作用时是沿轴向移动的，如果自动变速器油液中有细微的颗粒活塞在直线移动中且有离心力的旋转趋势时，二力合一就会容易导致唇形活塞的唇面受伤而损坏并造成油路密封性能下降，导致该离合器工作时打滑。因此更换改良型活塞后就解决了这一问题，增加了活塞的使用寿命。原因是在活塞的外围增加使用外齿不允许活塞旋转只能沿轴心线直线移动（工作油压驱动），即便再大的离心力活塞也不能旋转，这样就保护了活塞的唇面不至于受伤。

    3．宝马、捷豹、路虎等车型的打滑锁挡问题

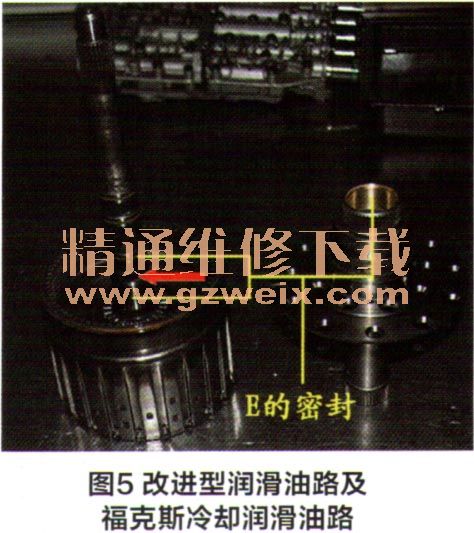

    在部分宝马、捷豹、路虎等车型所搭载使用ZF公司生产的6HP系列6挡自动变速器当中，使用一段里程或一段时间后经常会出现热车后变速器3-4挡打滑且有锁挡现象的故障。经拆解发现4/5/6挡离合器-E组离合器工作不正常，有时有烧片情况，即E离合器供油油路中有泄漏情况，经仔细检查发现E离合器的密封（图5）：一侧是靠密封环密封，一侧是靠轴套来密封，正是轴套密封处严重泄漏，原因是轴套存在严重磨损。在早期的维修中大家直接更换带轴套的定子轴总成，在当前维修中直接更换可靠的轴套即可。

    故障现象：热车后3-4挡打滑或4-5挡打滑，严重打滑时变速器会记录传动比错误的故障码，并启动应急模式（锁挡）；
    涉及箱型：6HP全系列；
    故障码：4F85（E离合器）-E离合器打滑传动比监控错误；
    故障原因：E离合器密封轴套磨损；
    解决方案：更换轴套；
    总结分析：因油路密封（材料）设计导致机械元件的磨损，大多数故障是因润滑不良导致的。
    因此，更换材质过关的轴套且保证自动变速器油达到润滑要求，以延长该车由套的使用寿命。

    4．奔驰7挡变速器的换挡品质问题
    早期装有型号为722.9型的奔驰系列车型，变速器在使用一段时间后经常会出现低挡范围内换挡质量不良的故障现象。后来奔驰厂家向经销商发出技术公告。
（1）奔驰技术公告
    通告主旨：722.9变速器1-2挡、3-2挡和2-1挡的换挡品质不良；
    涉及车型：使用722.9变速器的全系列车型；
    故障现象：车辆在正常的行驶情况下，一挡升二挡时会有换挡不顺的现象；当变速器降挡时，会有明显换挡（3-2挡和2-1挡）不顺的感觉；
    故障原因：变速器的换挡学习不正确或机械元件故障。
（2）检查、操作步骤
    具体检查操作步骤如下：①了解客户抱怨的现象，再使用诊断仪器（DAS）确认换挡不顺的挡位；②列印换挡学习值；③使用诊断仪器（DAS）重新执行相关挡位的换挡学习；④比较执行挡学习前及换挡学习后的相关学习值；⑤分解多片式制动器B1，更换改良型卡簧（元件16s）和圆盘状弹簧（元件16t）;⑥将所有换挡学习值归零重新完成自适应过程。
（3）注意事项
      只有换挡的注油时间接近－20的负极限时，原因才有可能是制动器B1回位弹簧安装不够良好。
（4）总结

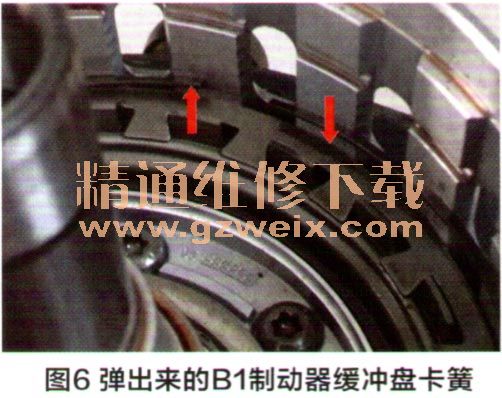

    变速器壳体本身卡簧槽设计较浅（B1制动器缓冲盘卡簧槽），再加上卡簧本身的硬度以及缓冲盘的弹性等问题（图6），最终导致系统油压过高时该卡簧被弹出来。

    厂家不大可能重新改变壳体卡簧槽的深度。因此，更换加强型卡簧及缓冲盘会顺利解决这一缺陷问题。

    5.路虎9挡自动变速器的运动干涉问题
    ZF公司生产的9挡变速器在2013年部分路虎车型装车以来也出现了一些问题。除了软件问题外，该变速器的硬件问题也不容忽视。
    涉及车型：路虎极光；
    涉及箱型：9HP-48;
    故障现象：行驶中突然出现运动干涉，驾驶员抱怨像踩制动踏板那样，车速突然降下来，同时起步加速行驶中感觉特别费力；
    解决方案：目前只能临时更换原来的卡簧，同时更新软件，以确保系统油压不至于过高；

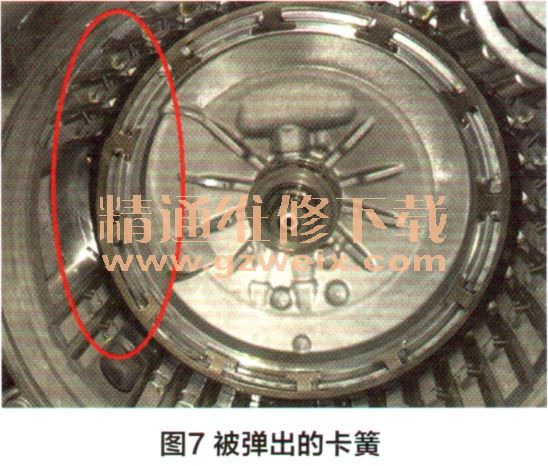

    总结分析：软件带来的应急保护，从而使系统油压升高，最终因油压过高、卡簧弹出（图7）并形成运动干涉现象。更新软件系统防止变速器过早进入应急模式，从而保护了卡簧不再因油压过高而弹出。
