大量喷完漆的翼子板在烤漆房内烘烤，是参加技能大赛的学校经常遇到的事，在实际汽车修理过程中也时有发生。在中涂和面漆喷涂过程中，约80%～90％的VOCs（挥发性有机物）是在喷漆室排放，10%～20％的VOCs随车身涂膜在烘干室中排放。其中，丙酮在底漆、面漆、色漆中均有，对人体的伤害相对较大。在烘干室内，丙酮的挥发容易被人们忽视，因此分析丙酮在烘干室的挥发情况，对安全操作有一定的参考价值。

    一、仿真三维模型建立

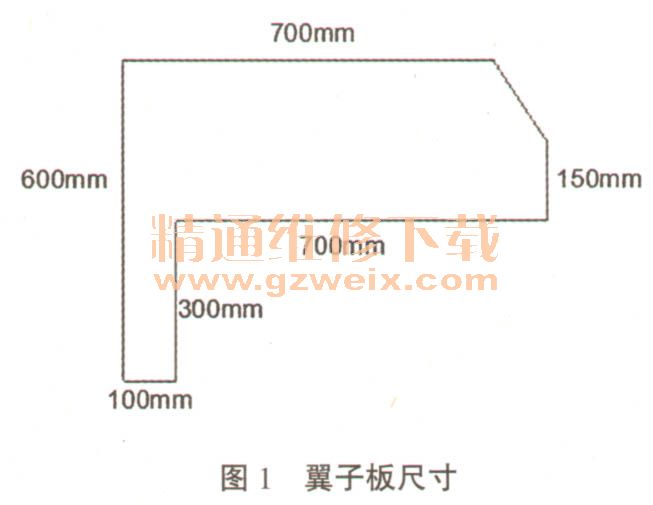

      本例中选取的烤漆房尺寸为6900mm×3900mm×2500mm，顶部进风口的尺寸为3600mm×3000mm，底部有2个尺寸为6900mm×780mm的出风口。喷好漆的翼子板均匀的铺在烤漆房内的地面上，翼子板的尺寸如图1所示，厚度为1mm。按此尺寸在ICEM软件建立三维模型并进行网格划分后，结果如图2所示。

    二、边界条件和计算条件
    将三维模型导入Fluent软件进行分析计算。烤漆房出风口风速在0.2m/s～0.3m/s之间，在设置进风口风速时选取0.3m/s。出风口边界条件Flow Rate Weighting设置为“1”。修改混合物的材料属性为丙酮和空气的混合物，如图3所示。

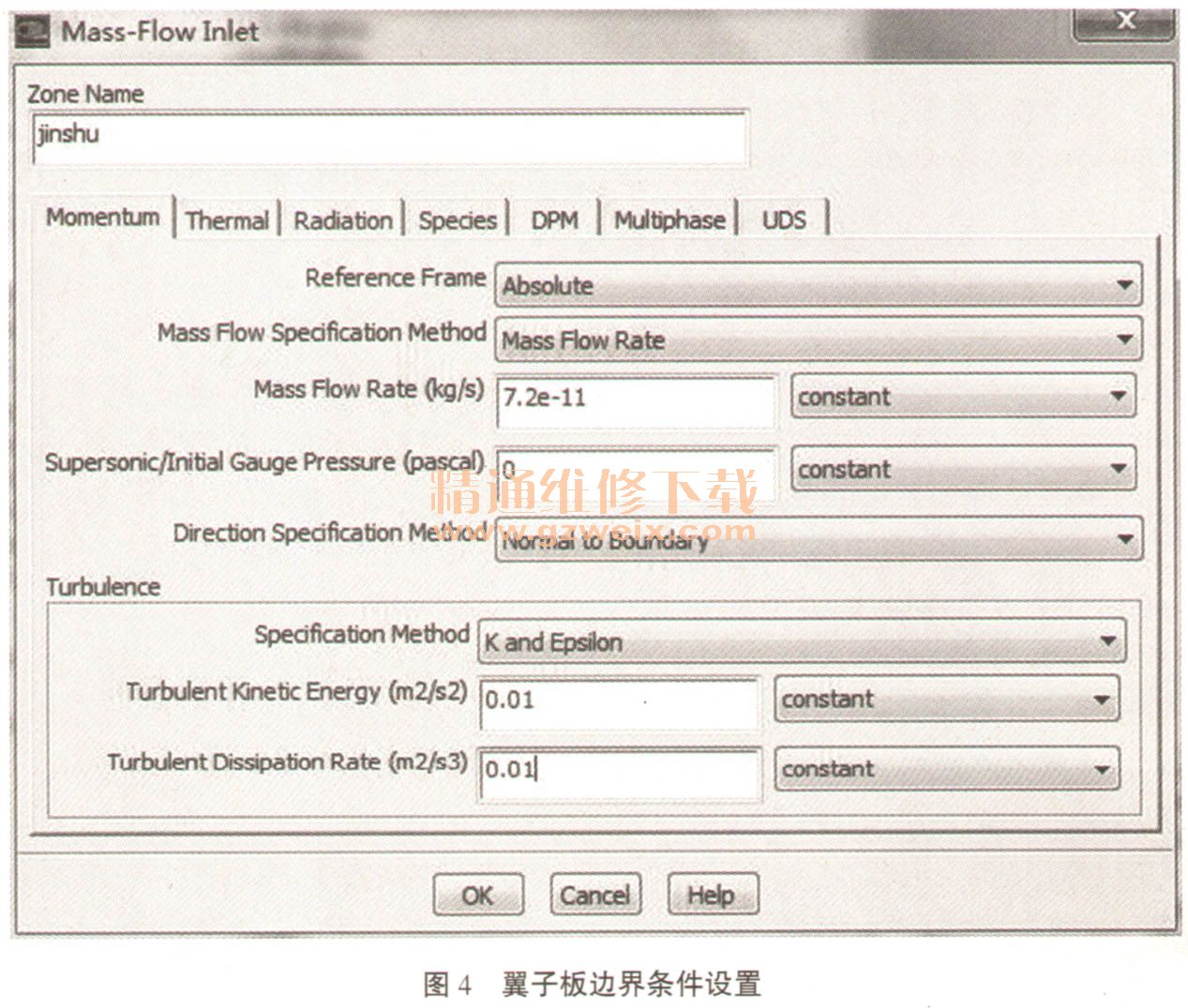

    在Momentum选项卡中设置翼子板边界条件，Mass Flow Rate（kg/s）为7.2e-11，湍动能和湍流耗散率为0.01，如图4所示。
