不同铸造工艺对产品结构的影响
来源:汽车维修  作者:佚名  2020-03-10 08:36:45

      四、产品设计强度

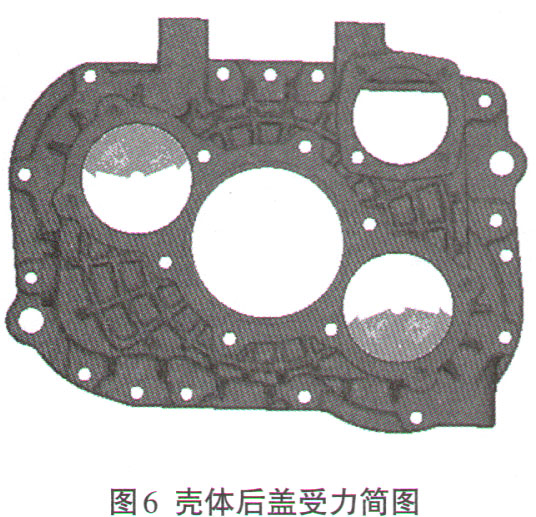

      变速器扭矩传递的过程,在速比大于1的时候,扭矩值逐渐放大。到达副箱主轴扭矩达到最大值。该扭矩值最终传递到后盖壳体中间轴孔处,受力简图如图6所示。

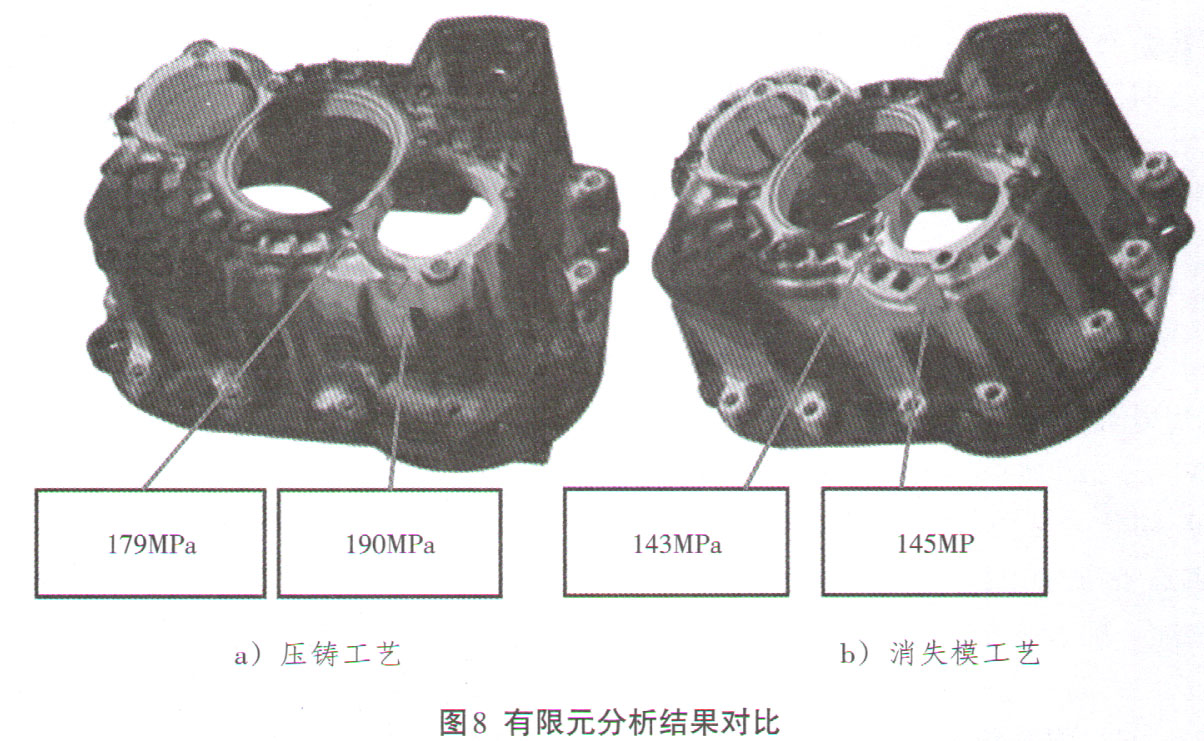

    后盖壳体由消失模工艺改为压铸工艺后,整体壁厚变薄。为了防止壳体强度降低及变形,通过增加加强筋来提高壳体强度。如图7所示,在两中间轴孔内、外增加一圈环筋来提高该处强度。利用有限元分析软件对壳体结构进行应力集中分析,结果如图8所示,压铸工艺壳体结构强度提升了19%,使产品的安全性得到了进一步保证。

      五、结论
      1.产品设计需充分考虑壁厚对工艺造成的影响,保证壁厚的合理性及一致性。后盖壳体从消失模改为压铸后,在保证质量的前提下,质量减少了20%。
    2.失模工艺改为压铸工艺,产品应尽量避免侧抽芯、内部倒扣结构,简化模具,降低成本;还需考虑拔模斜度对产品质量及装配带来的影响。
    3.产品的设计强度考虑,为避免壁厚减少带来的强度不足,可通过增加加强筋来实现。
