在传统的直列式喷油系统中,喷油泵是柴油机上的一个重要组成部分。喷油泵总成通常是由喷油泵、调速器等部件安装在一起组成的一个整体。其中调速器是保障柴油机的低速运转和对最高转速的限制,确保喷射量与转速之间保持一定关系的部件。而喷油泵则是柴油机最重要的部件,被视为柴油发动机的“心脏”部件。

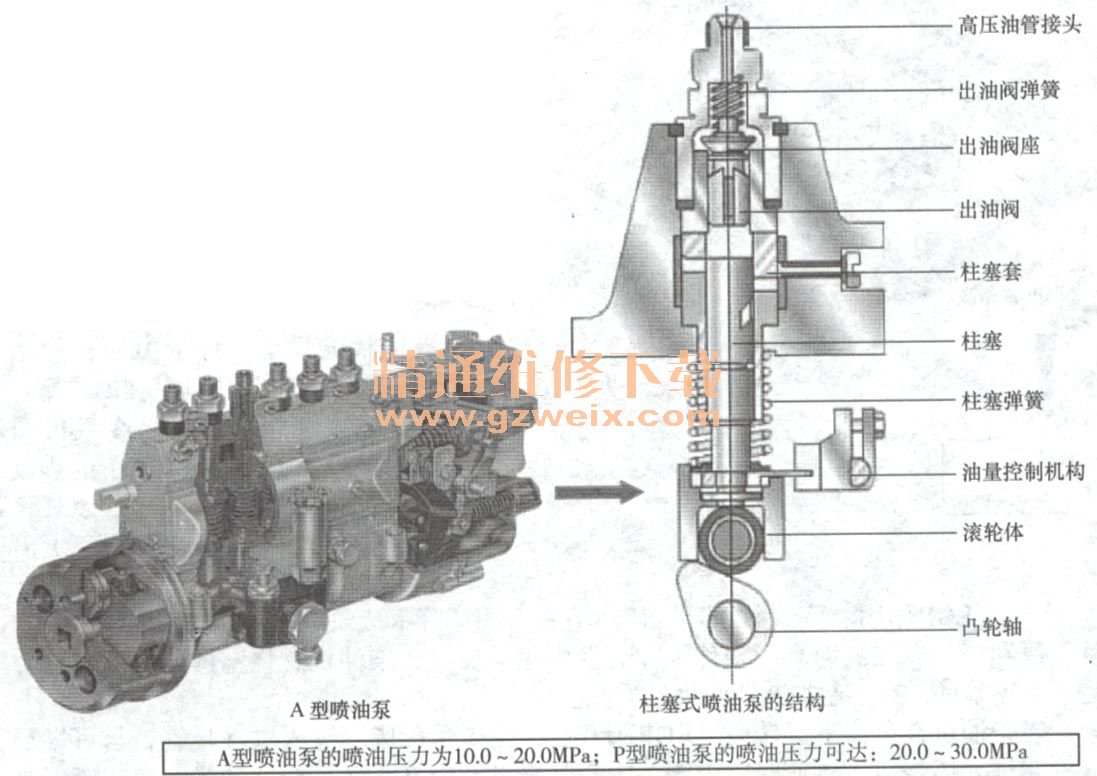

(1)喷油泵的组成:传统直列式喷油系统的喷油泵一般都是由柱塞、凸轮轴、泵体、调速器等部件组成的一个整体。其中调速器是保障柴油机的低速运转和对最高转速的限制,确保喷射量与转速之间保持一定关系的部件。柱塞式喷油泵有A型、B型、P型等。
A型喷油泵的喷油压力为10.0~20.0MPa; P型喷油泵的喷油压力可达20.0~30.0MPa。

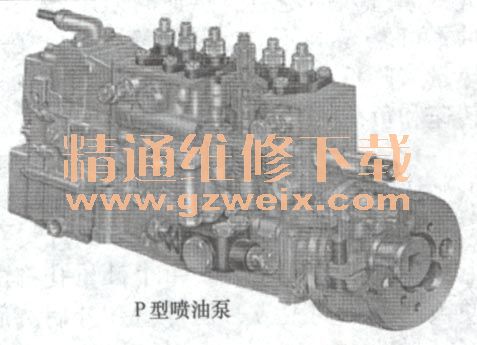

(2) P型喷油泵的结构特点
①悬挂式分泵总成:柱塞和柱塞套筒、出油阀等零件用一个带凸缘盘的分泵套筒固装在一起,成为一个总成部件。用压紧螺柱直接固定在壳体上,形成一个悬挂式结构。可使套筒转动一定角度。
②各分泵供油量的调整:分泵套筒的凸缘盘上有弧槽,松开压紧螺柱,转动套筒,其分泵的柱塞套筒即随其转动一定角度:改变了进回油孔相对柱塞上斜槽的位置,回油时间即发生变化。
③分泵供油始点的调整:增减凸缘盘套筒下面的垫片,使柱塞套筒的进回油孔微量的上卜移动,从而改变了相对于柱塞上端的位置,可调整分泵的供油始点。
④采用了压力式润滑方式:润滑油来自柴油机主油道。
⑤设有预备行程检查孔:在滚轮体上方有螺塞,可检查分泵预行程是否一致。
⑥球销角板式油量调节机构:在传动套筒端面上焊有一两个钢球,供油拉杆横断面呈角钢状,在其水平的直角边上开有小方槽口,工作时方槽与传动套筒上的钢球啮合。
⑦全封闭箱式泵体:采用不开侧窗的整体式密封泵体,只有上盖和下盖。泵体刚度大,能承受较高的喷油压力而不变形,使柱塞偶件的寿命较长。
