柴油机气缸盖的紧固螺栓应如何拧紧?
来源:本站整理  作者:佚名  2013-05-18 14:41:43

    柴油机气缸盖螺栓的紧固是一项十分重要的工作,它直接关系到柴油机气缸密封性能和气缸垫的使用寿命等重要问题。气缸盖螺栓的拧紧不能凭经验进行,不能拧得过紧或太松。拧得太松,则气缸盖与气缸体接合不严密,发动机工作时,会产生漏气、冲坏气缸垫、散热器翻水、功率下降等故障;拧得过紧,容易损坏螺纹、拉坏螺栓、损坏气缸盖等。

    1.单缸气缸盖螺栓的拧紧要求

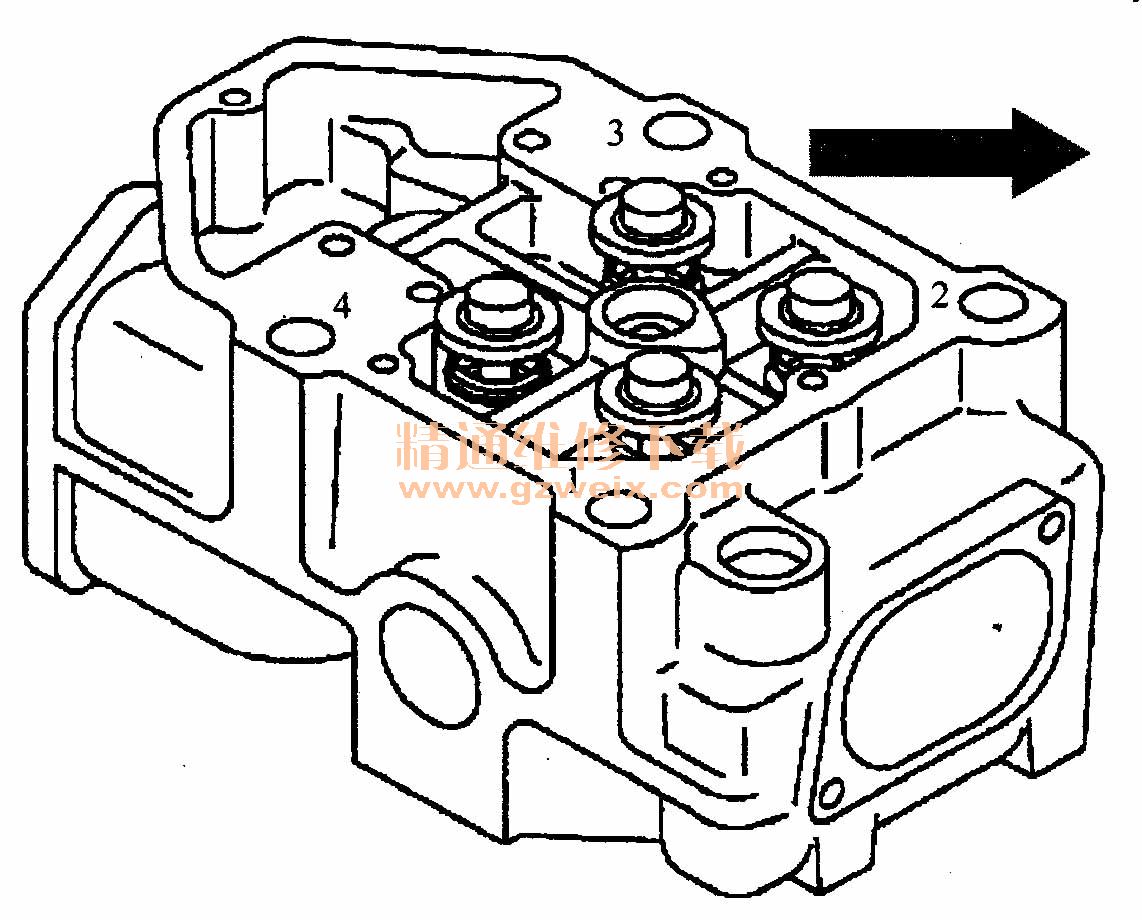

    单缸(或一缸一盖)柴油机缸盖螺栓的拧紧相对简单,只要按照拧紧力矩的要求循序拧紧即可。下面以BFM1015柴油机为例进行说明。
    ①缸盖螺栓孔:1-2-3-4。
    ②预紧力矩:50~60NN·m。
    ③拧紧力矩(角度):120°+120° +60°
    ④拧紧顺序:预紧:1-3-4-2.
    第一次:4-2-3-1,拧紧120°曲轴转角。
    第二次:3-1-2-4,拧紧120°曲轴转角。
    第三次:1-3-4-2,拧紧60°曲轴转角。
    2.多缸盖柴油机气缸盖的拧紧要求

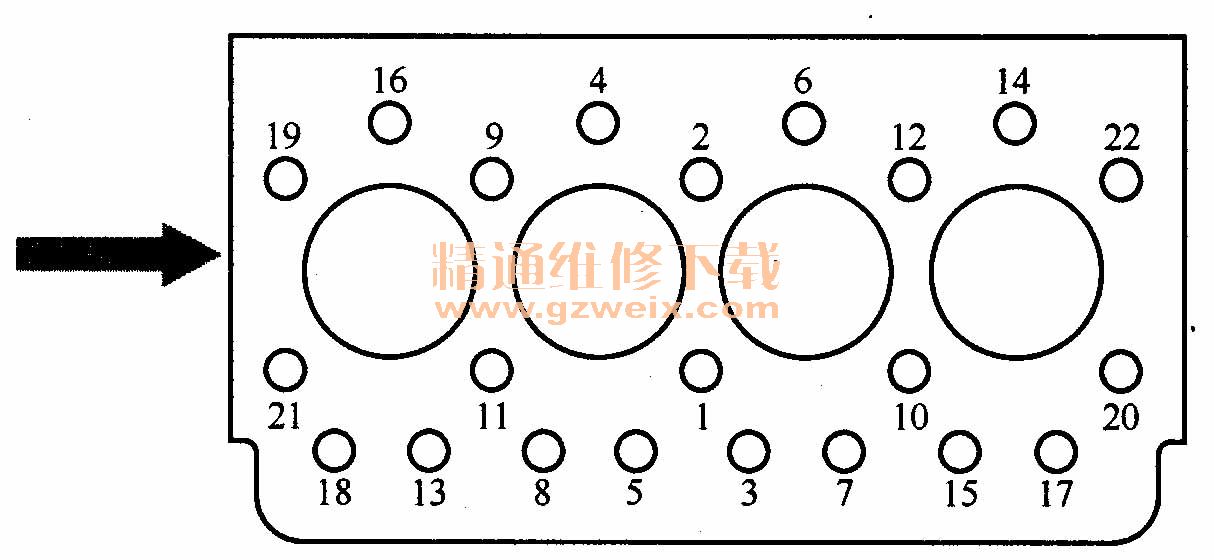

    对于四缸柴油机,气缸盖螺栓的紧固顺序如图所示。具体要求为

    ①第一次:预紧60N·m。
    ②第二次:再紧60N·m。
    ③第三次:拧紧180°曲轴转角。
    基本原则:多缸柴油机气缸盖的紧固顺序由中间向两边逐个交替拧紧。
