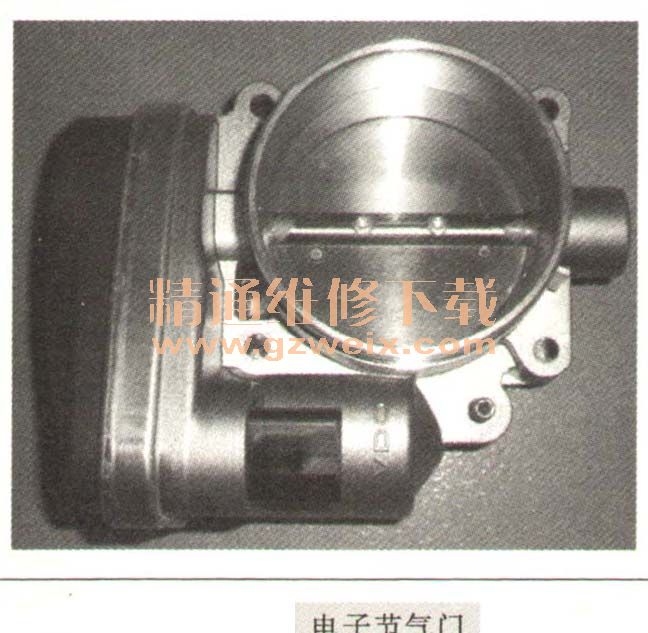

节气门调节器安装在进气集气管上，其内部的两个霍尔传感器以非接触方式监控节气门（图1）的位置。控制单元根据加速踏板的位置信号和其他控制单元的转矩需求信号计算节气门的位置，然后以电气方式接通或关闭节气门调节器。

    节气门调节器的位置传感器采用磁阻传感器设计方案，其工作原理与偏心传感器相同。控制单元为位置传感器提供5V电压和接地连接，两根数据线可确保向控制单元提供冗余形式的节气位置反馈信号。
    控制节气门的伺服电动机是一个直流电动机，控制单元根据需要控制该电动机。伺服电动机采用H电桥控制，该电桥可使电动机朝相反方向运行，控制单元可对H电桥进行监控。驱动装置未通电时，节气门在弹簧力的作用下进人应急运行位置。
