OBK/OBL变速器5档是怎样传递动力的?
来源:本站整理  作者:佚名  2016-12-07 15:35:50

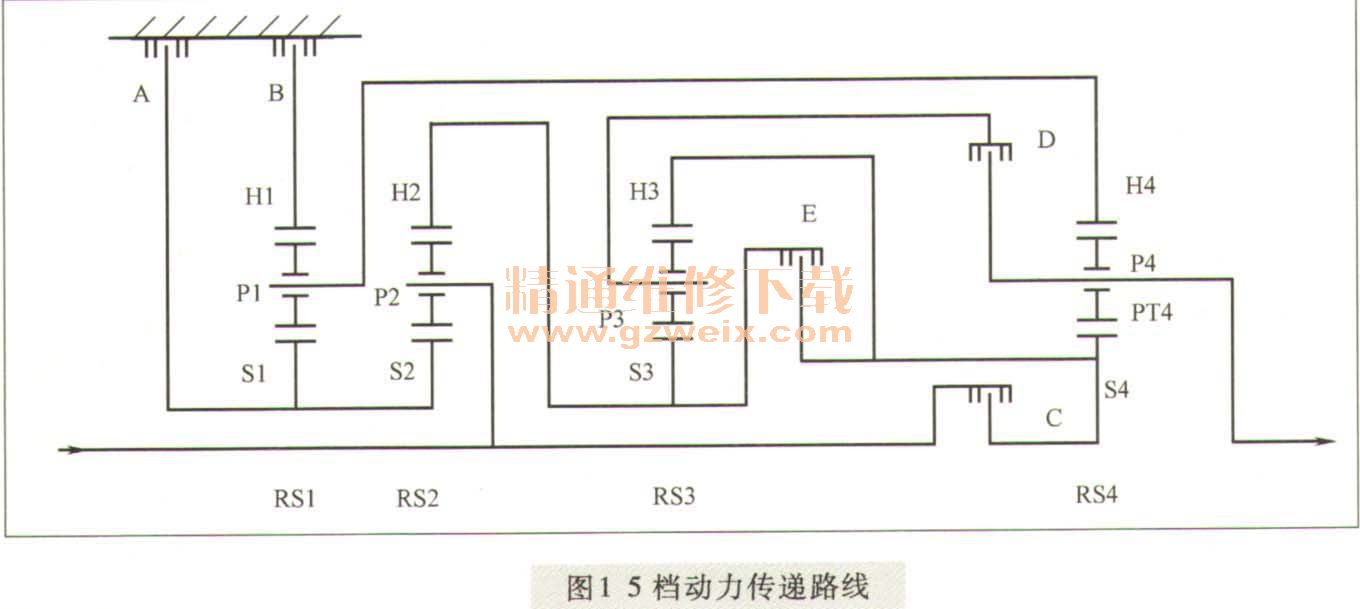

   5档时,制动器B和离合器C、D接合,动力传递路线如图1所示。

(1)行星排3  离合器C接合,行星排3内齿圈由输入轴直接驱动。离合器D接合,由于连接行星排3的行星架与行星排4的行星架相当于输出轴,因而阻力较大,可以暂时视为不动。此时行星排3的太阳轮反向减速旋转。
(2)行星排2  行星排2的行星架与输入轴直接相连,由于行星排2的内齿圈与行星排3的太阳轮为一体,为逆时针减速旋转,因此行星排2是两个输入、一个输出的接合情况。此时行星排2的太阳轮同向增速输出。
(3)行星排1  行星排1太阳轮与行星排2太阳轮是一体的,为同向增速旋转,制动器B接合,固定行星排1的内齿圈。此时行星排1行星架同向减速旋转。
(4)行星排4  离合器C接合,行星排4的太阳轮和输入轴相连,由于行星排4内齿圈与行星排1行星架是一体的,为同向减速旋转,因此,行星排4行星架也为同向减速旋转。
