雅阁轿车电动车窗是怎么控制的?
来源:本站整理  作者:佚名  2016-12-13 12:00:58

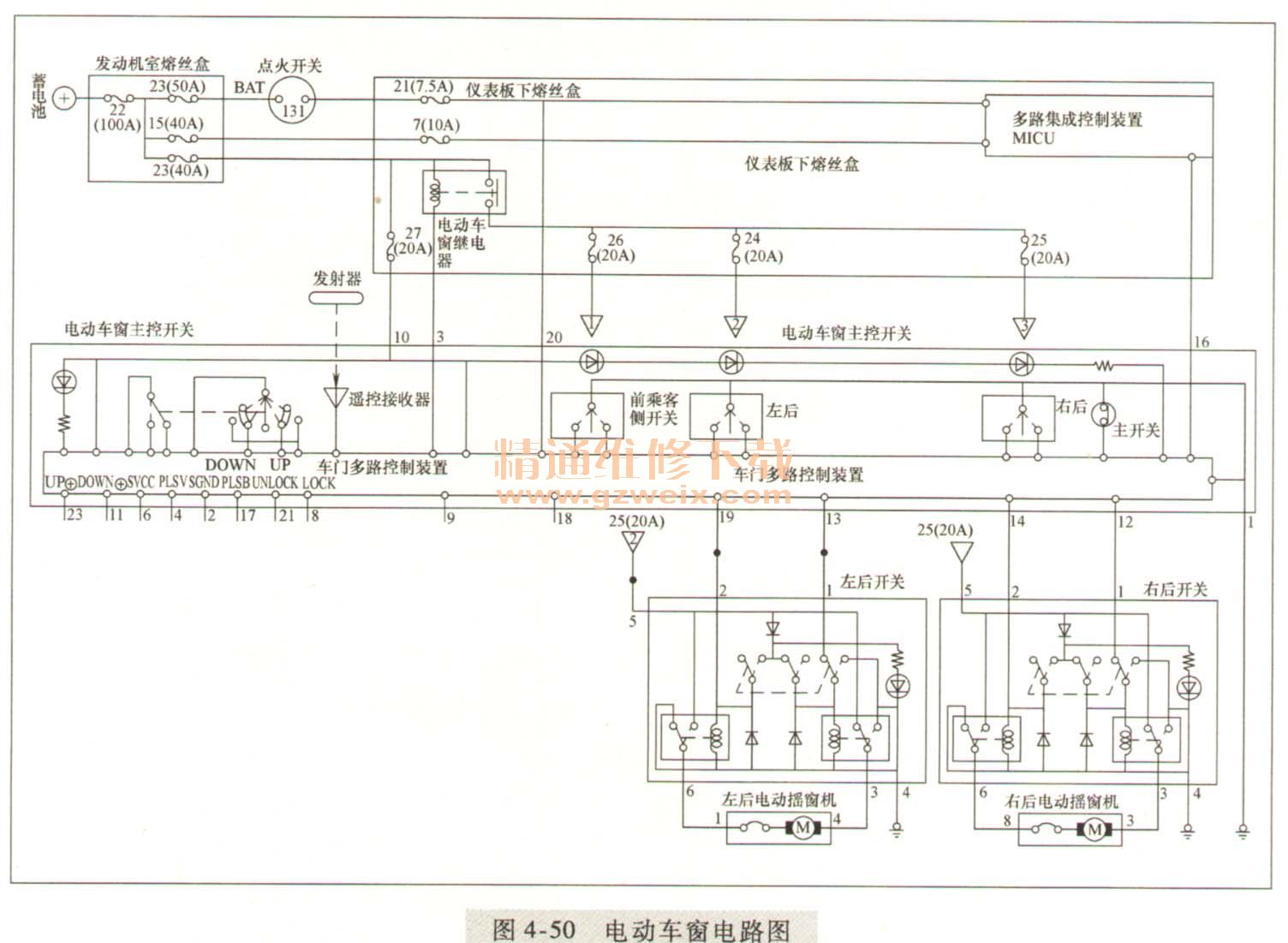

    本田雅阁轿车电动车窗主控开关中装有车门多路控制装置(图4-50),电动车窗主控开关通过多路控制装置控制4个车门的电动摇窗机。

    电动车窗控制原理:电动车窗系统由主控开关、各门控制开关、各门玻璃升降电动机,电动车窗继电器(位于多路控制系统单元中,该单元在仪表台左下方)和线路构成。主控开关对除左前门外的其余3门电动车窗的集中控制,是通过主控开关控制电动车窗继电器的工作与否来实现的。电动车窗继电器的作用是给其余3门电动摇窗机提供工作电源。接通主控开关上的主开关,电动车窗继电器工作,主控开关和各门开关均可操作其余3门电动车窗,切断情况下各开关均不可操作。在各门电动车窗开关里集成了两个继电器,但是这两个继电器均由电动车窗继电器提供工作电源。
