维修履历:车辆挂档不能走车,到店维修,维修人员发现机油很脏,更换了机油,但故障依旧,拆解变速箱,发现一、二、三档离合器片均已烧损,更换三个档位离合器片、ATF滤清器和修理包,试车发现行车升到三档时有打滑现象。
故障现象:经试车确认,为行驶中3档打滑故障,其他未见异常。
故障分析:
1、原理分析:
档位打滑是常见故障,而引起打滑的原因较多,特约店在日常维修中往往采用大面积更换零部件的方法解决问题,而非按“检修五步法”,进行原理分析、原因推测和检测排查,确定故障范围后再进行维修,这样容易导致多次拆装、延时交车和返修等问题。
笔者以此三档打滑故障为例,尝试介绍Af档位打滑故障的一般检修思路,以便读者能理清此类故障的检修思路,进而融会贯通到
AT其他类型故障,提高日常工作的效率和质量。
该车三档工作原理,涉及电子控制、液压传递以及机械传递三个部分,以下逐一分析。
2、电子控制部分:
PCM通过控制两类电磁阀,换挡电磁阀和离合器压力控制(CPC)电磁阀,从而对
AT进行行驶、换档及锁止控制。换挡电磁阀主要用于切换油路,CPC电磁阀主要用于换档期间的半油压控制(三档以后还用于全油压控制),两者密切配合,实现不同的档位控制,如图1所示。
从图1可知,档位处于“保持在三档”时,换挡电磁阀B和D由打开变为关闭,CPC电磁阀C由供给三档半油压变为供给全油压,从而实现三档行车。
3、液压控制部分:

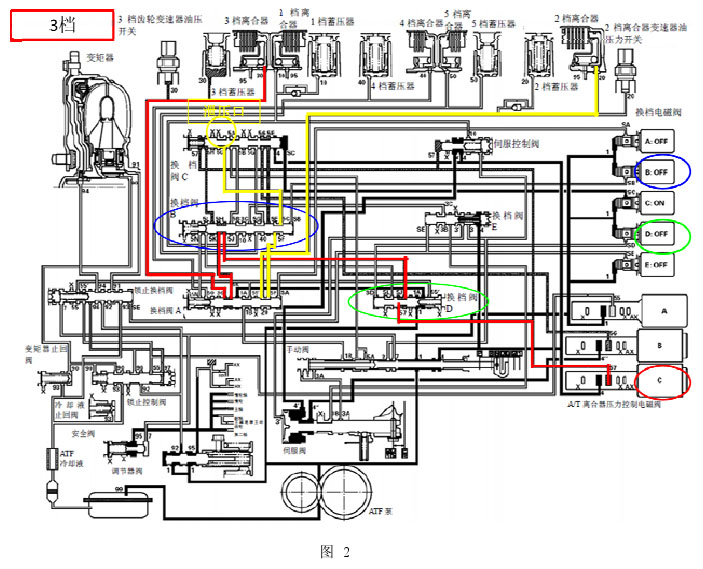

当换档电磁阀作动后,将控制相应的换档机械阀阀芯移动,从而形成一定的油路,这时半油压或全油压将沿着油路供给相应的离合器,其中3档油路如图2所示。
在油液到达离合器活塞之前,还需要经过油管座和油管、轴孔、轴套等部件。3档油路如图3所示,油压从端盖处的油管座和油管,经第二轴上的油孔到达三档离合器活塞背面,使离合器结合。
4、机械传递部分:
油压使离合器结合,动力通过离合器毂、压盘、离合器片和齿轮传递出去,其中三档动力传递如图4所示。
