宝马X3加装倒车摄像头

来源：汽车维修技师作者：佚名 2016-05-20 07:52:22

五、安装倒车摄像头和摄像机电缆
将摄像机G安装在汽车后门按钮E的凹槽（1）中，如图5所示。

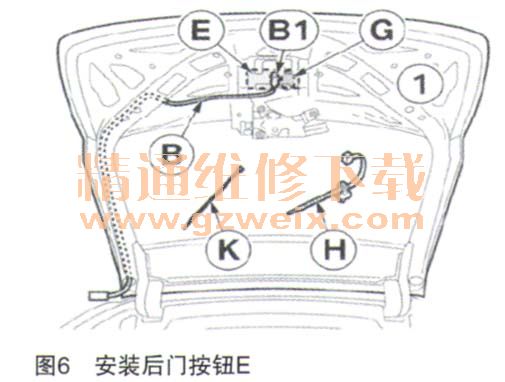

汽车后门按钮E安装在汽车后门（1）中，将支路B1插接在摄像机G上，沿着左侧后盖铰接装置电缆束铺设摄像机电缆B，并用电缆绑带K和带有支架H的电缆绑带将其固定，如图6所示。

注意摄像机电缆B的电缆铺设。打开和关闭汽车后门时，电缆不得弯曲、拉长或挤压。将电缆束和摄像机电缆B，用套管（1）沿左侧D柱方向再向摄像机控制设备方向铺设，如图7所示。

将摄像机电缆B的外壳环扣B3在左后侧侧板接地支撑点（1）上拧紧，如图8所示。
