一辆配置CSR 1.6L发动机的上海大众朗行轿车。客户反映：该车车辆熄火之后，偶尔出现散热风扇会自动启动并高速运转，直到蓄电池电量被耗光。
    故障诊断：该车为刚购买不久的新车，本次仪表上显示的里程为2300km，由于故障出现的频率很低，客户描述大约要十天半月才出现一次，因此上一次客户因本故障来站检查，当时里程表上才1000km多，维修技师为了彻底的解决问题而建议客户将车辆留站检查，但客户没时间维修导致故障车辆又继续行驶了一段时间。这次车辆又出现电量耗光而无法启动，客户才同意让木站人员上门去救援并将车辆开至本站以便彻底检查。
    救援人员土门后发现该车蓄电池已经严重亏电，遂并电启动后开回本站，经检查没发现任何问题，测量蓄电池本身正常，车身也不存在漏电情况，结合客户反映的风扇偶尔自动启动的情况，相信风扇偶尔自动运转的故障客观存在。
    涉及三包车辆，必须要慎重维修，确保能一次性的解决问题，该故障为偶发性故障，在目前状态都完全正常的情况下，就只能通过故障的原理和严谨的思路相结合来分析故障的原因了。首先连接诊断仪读取系统故障码，01发动机系统的故障码分别为：P150300，发电机端子DF负荷信号，不可信信号；P068A00，主继电器打开过早；P064100，传感器参考电压A断路；P068B00，主继电器打开过晚；P069700，传感器参考电压C断路。为了能有效分析问题，笔者特地调取了产生这些故障的环境条件，其中P150300故障环境主要条件包括：行驶里程2310km，发动机转速0，冷却液温度9℃，进气温度0℃，端子30电压5.489V ; P064100故障码环境条件：行驶里程2315km；发动机转速。，冷却液温度9℃，端子30电压12.873V；P068B00故障环境条件为：行驶里程1867km，发动机转速0，冷却液温度79℃，进气温度51℃，端子30电压12.486V；P069700环境条件：行驶里程2315km,发动机转速。，冷却液温度9℃，端子30电压5.065V。根据故障码的环境条件可以看出，产生P150300和P069700两个故障码的时候，蓄电池电压均为5V左右，说明这个时候的蓄电池已经严重亏电，应该为蓄电池亏电之后发动机无法正常启动所导致，而产生其他几个故障码时的环境条件中蓄电池电压均正常，但其他几个故障码的本身含义很难和风扇自动运转这个现象直接联系，因此试图通过故障码的指向来判断问题是走不通的。接下来来看肴该车散热风扇的控制电路图，看能否找出有价值的线索。

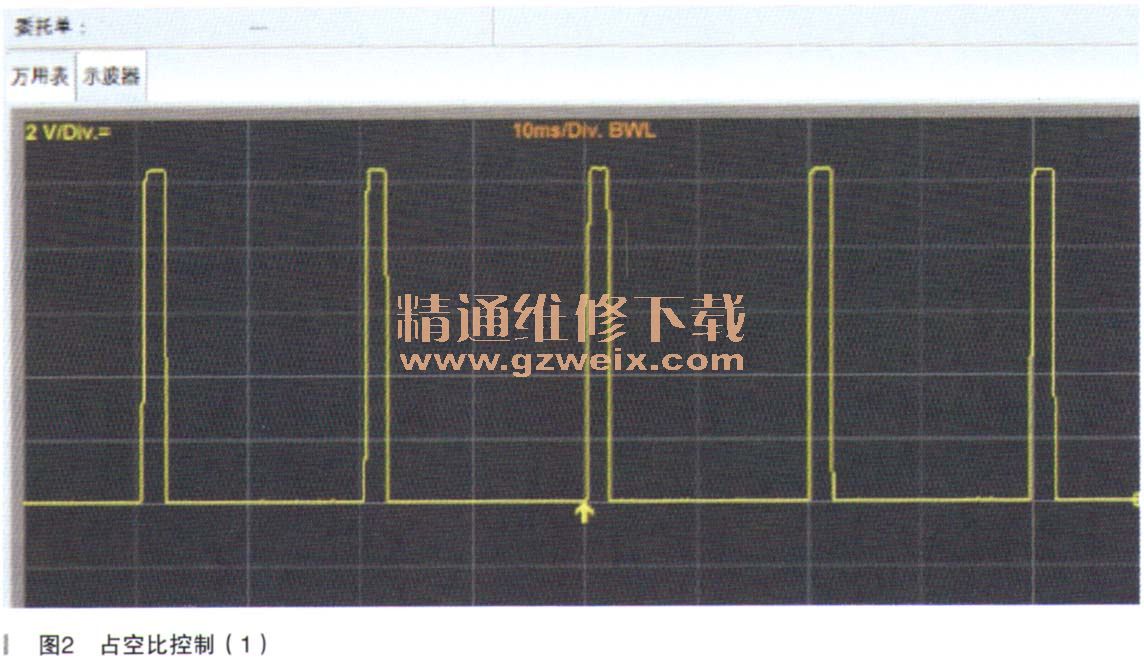

    该车风扇相关控制线路图如图1所示，图中风扇控制线路非常的简单，其中主风扇V7和J293为一个整体，J293的线路包括一条30号常火线，一条由点火开关打开之后经过主继电器的15号火线，一条搭铁线，一根由发动机控制单元控制的信号线。其工作原理是：当打开点火开关时候，发动机控制单元根据水温以及空调系统的压力，为风扇控制单元J四3提供不同的占空比号，其占空比信号在10%～90％之间，当占空比为10%时（如图2所示）风扇静止，当占空比大于10%，风扇低速运转，当占空比为90%（如图3所示），风扇以最高速运转。





    由风扇的工作原理来分析，关闭点火开关后风扇仍正常运转的可能原因包括：①发动机控制单元J623本身出现了故障，这种判断的思路是关闭点火开关后，J623继续为J271提供回路信号，导致J271仍然工作，于是SC44供给J293的电源继续存在，J293控制风扇继续运转；② J293本身故障，思路首先是J293本身也是一个控制单元，V7是否工作完全取决于J293的控制，而SA6保险丝供给J293的为常电源，与点火开关的状态无关，正常情况下SC44保险丝上有电源输出，J293方可以控制风扇运转而假设由于J293本身内部不稳定出现了故障，在SA6保险供电和本身接地正常的情况下，则完全有可能通过内部控制部分引起风扇V7和V35的继续运转。
