宝马加装Alpine HiFi系统
来源:汽车维修技师  作者:佚名  2016-10-27 09:27:36

    车型:宝马1系(F20、F21)、宝马2系(F22 、F23)、宝马3系(F30、F31、V34、F35)、宝马4系(F32、F33、F36)。
    加装套件编号:65 41 2 293 994宝马ALPINE HiFi系统、65 41 2 413270宝马ALPINE HiFi系统。

    1.加装套件部件一览图

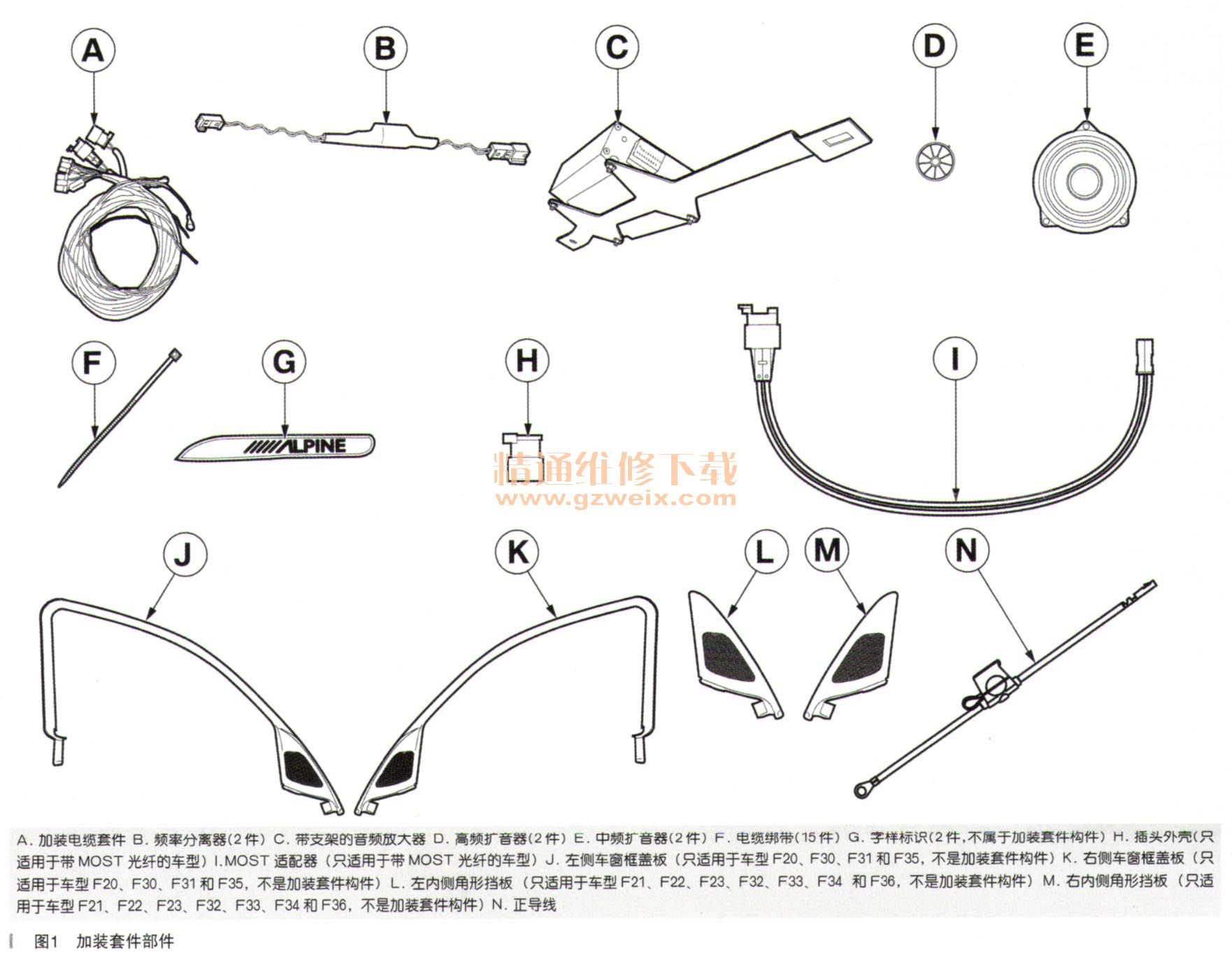

    加装套件部件如图1所示。

    2.准备工作
    断开蓄电池的负极连接。
    必须提前拆卸下列构件:
    ·前部左右侧车门护板
    ·左右中音扩音器(将不再需要)
    ·收音机
    ·脚踏板装置护板
    ·右下方的仪表护板
    ·前部(内)左右迎宾踏板
    ·脚踩区域侧护板的左右侧A型柱
    ·松开前电子模块控制器(FEW
    仅;良车型F20、F30、F31禾口F35:
    ·左右内侧车窗框盖板(将不再需要)
    仅限车型F21、F22、F23、F32、F33、F34和F36:
    ·左右内侧角形挡板(将不再需要)
    3.加装哇丝览套件连接

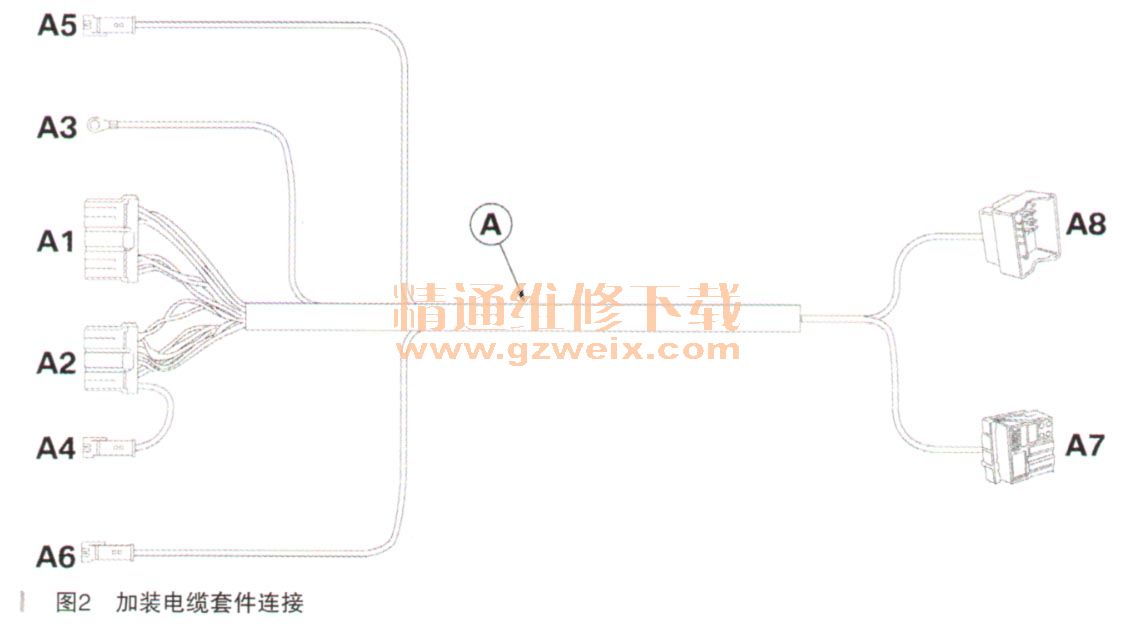

    加装电缆套件连接,如图2、表1所示。



    4.频率分离器、MOST适配器和正导线连接一览图

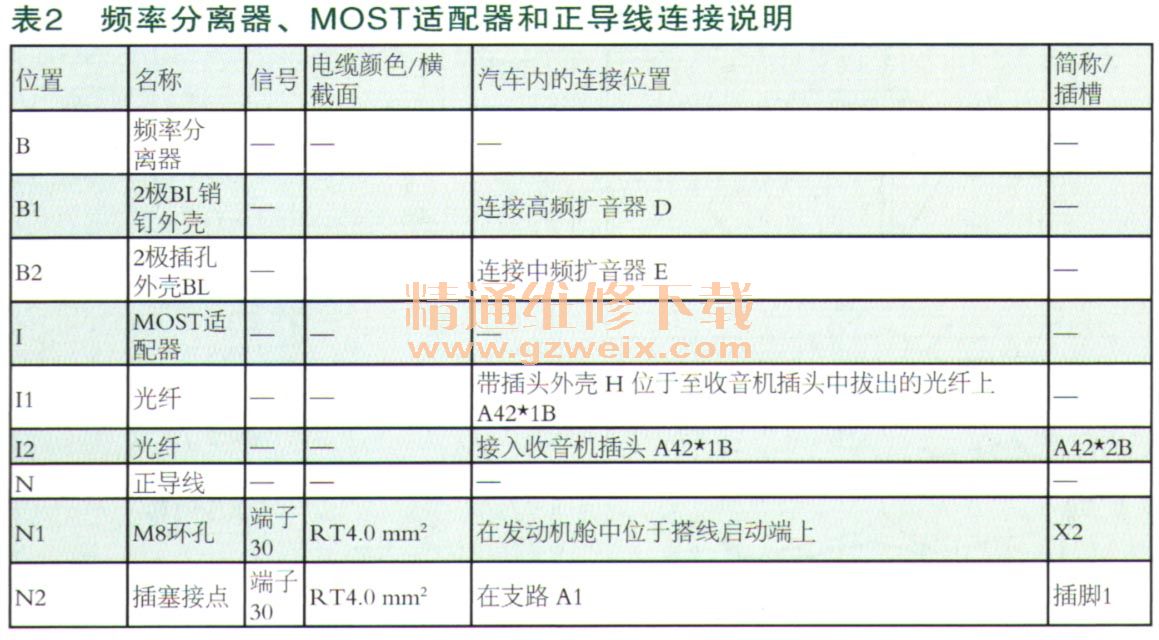

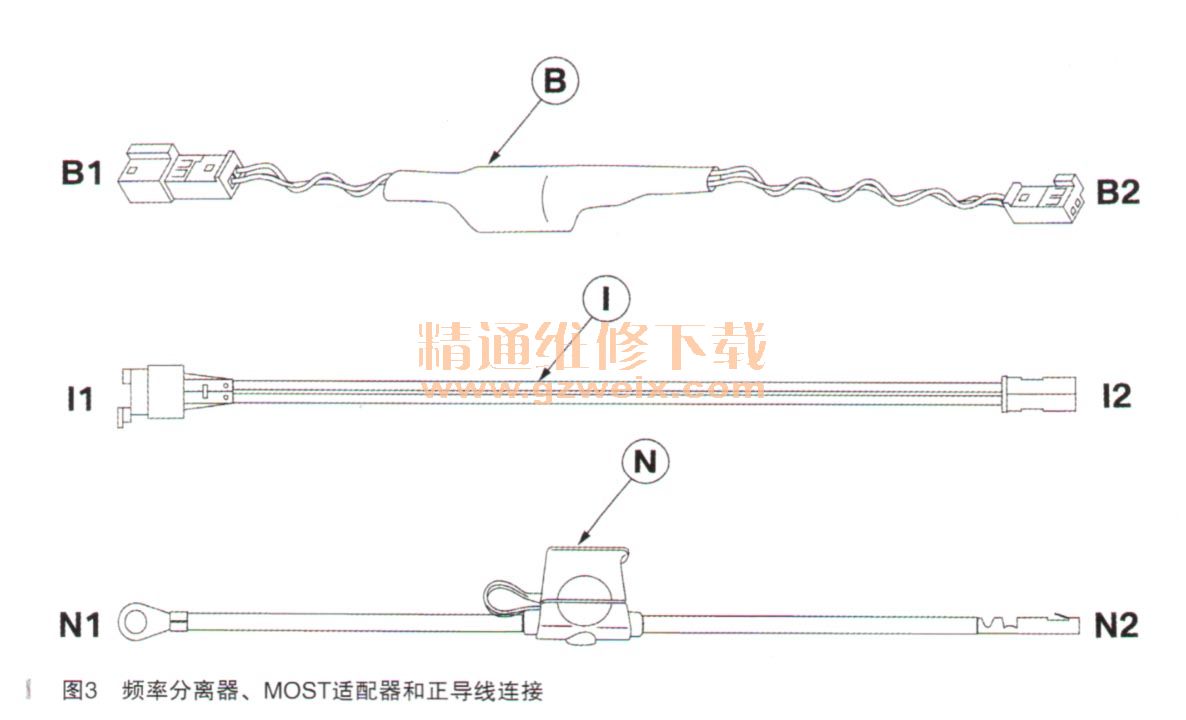

    频率分离器、MOST适配器和正导线连接如图3、表2所示。



    5.安装和布线示意图

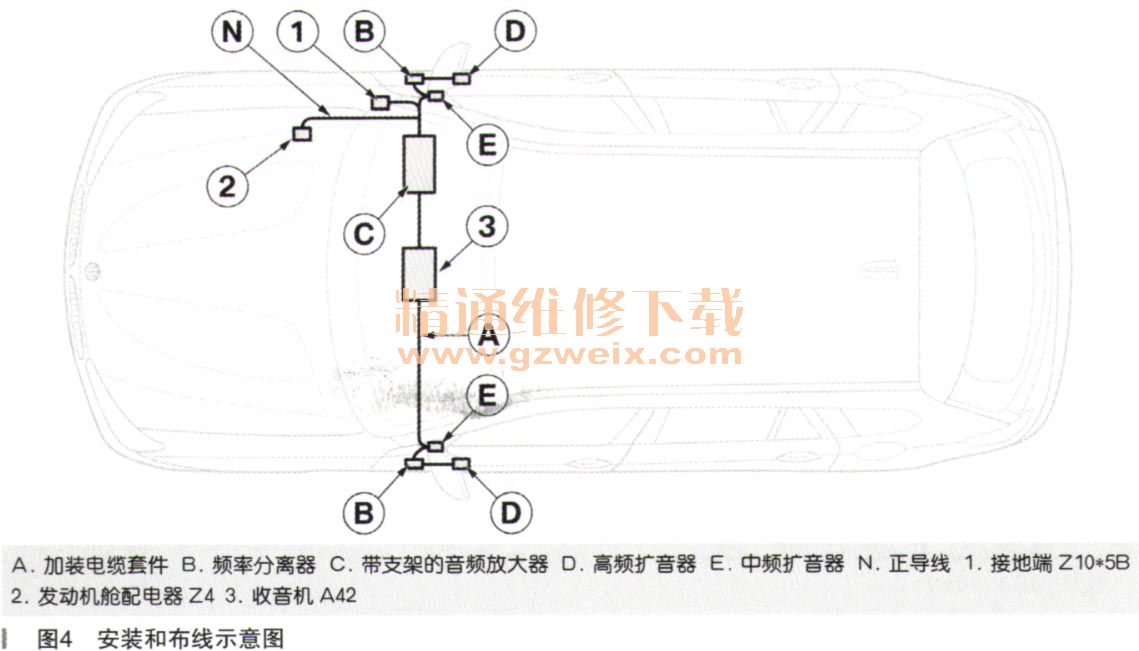

    安装和布线示意图如图4所示。

[1] [2] [3] [4] [5]  下一页
